Navien NFB Series User Manual

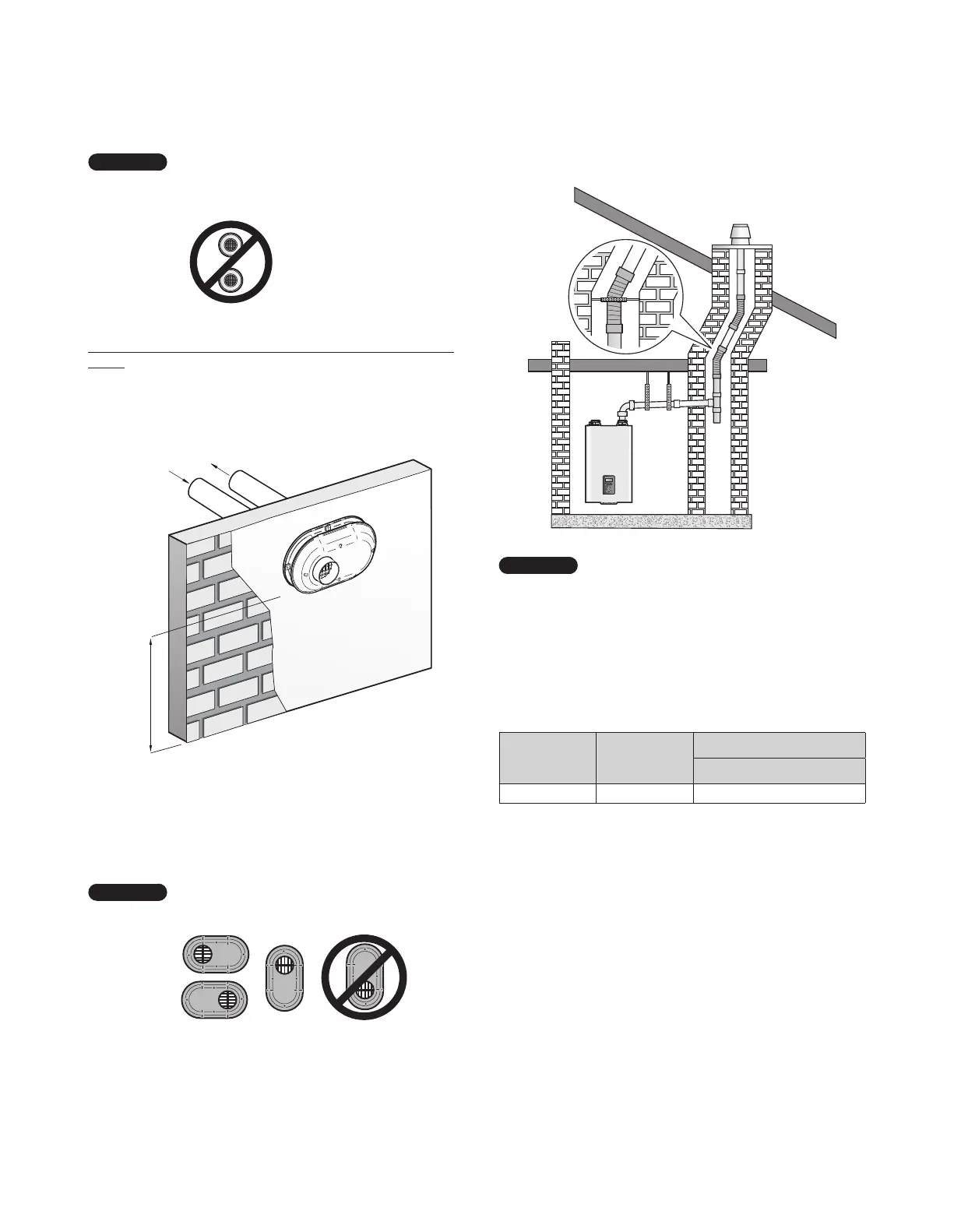

60 Ventilation de la chaudière
●
Systèmes de ventilation flexibles (polypropylène)
Remarque
●
Seules les installations VERTICALES sont
permises. Les terminaisons horizontales sont
interdites.
●
L’utilisation des adaptateurs et supports
appropriés est requise pour l’installation.
Le tableau ci-dessous répertorie les modèles de conduits
d’évacuation flexibles approuvés pour l’utilisation avec cet
appareil, ainsi que les longueurs de conduit maximales permises
pour le système de ventilation désigné.
Type de
modèle
Diamètre du
conduit
Polypropylène flexible
Centrotherm Innoflue Flex
NFB-175/200 5,08cm (2po) 15,24m (50pi)
●
Seuls les modèles de conduits de ventilation flexibles indiqués
dans la liste ci-dessus sont approuvés pour l’utilisation avec cet
appareil.
●
Tous les tuyaux de ventilation flexibles doivent être installés
VERTICALEMENT à travers le toit. Les terminaisons horizontales
ne sont pas autorisées.
●
Utilisez un dispositif de raccordement à enclenchement ou les
conduites de ventilation résidentielles à paroi simple InnoFlue®
de 5,08cm (2po) pour raccorder les conduites de ventilation
InnoFlue® Flex de 5,08cm (2po) à la sortie de ventilation.
●
Après l’installation, assurez-vous que les joints du système de
ventilation sont bien scellés.
●
Toutes les installations utilisant des conduites de ventilation
flexibles doivent être de type VENTILATION INDIRECTE
seulement.
●
Reportez-vous à la documentation du fabricant pour des
directives et des renseignements détaillés.
Remarque
Dans les systèmes en cascade, le dégagement
horizontal requis entre les sorties de ventilation
murale ou verticale est de 30cm (12po).
Ne superposez pas verticalement
des connexions de sortie
concentriques sur un mur latéral.
Exemples de ventilation d’installation de chaudière en intérieur
(suite)
●
Ventilation murale latérale à deux tuyaux «Low Profile»*
Vue extérieure
Évacuation
(de l’appareil)
Admission d’air
(de l’extérieur)
30 cm (12 po) min.**
* Terminaisons IPEX et Centrotherm Low Profile seulement
** Dégagement au-dessus du sol ou du niveau de neige maximal
prévu, ou selon les exigences des codes en vigueur, la valeur la
plus élevée ayant préséance.
Remarque
Pour les terminaisons à deux conduits, seules les
orientations suivantes sont permises.
