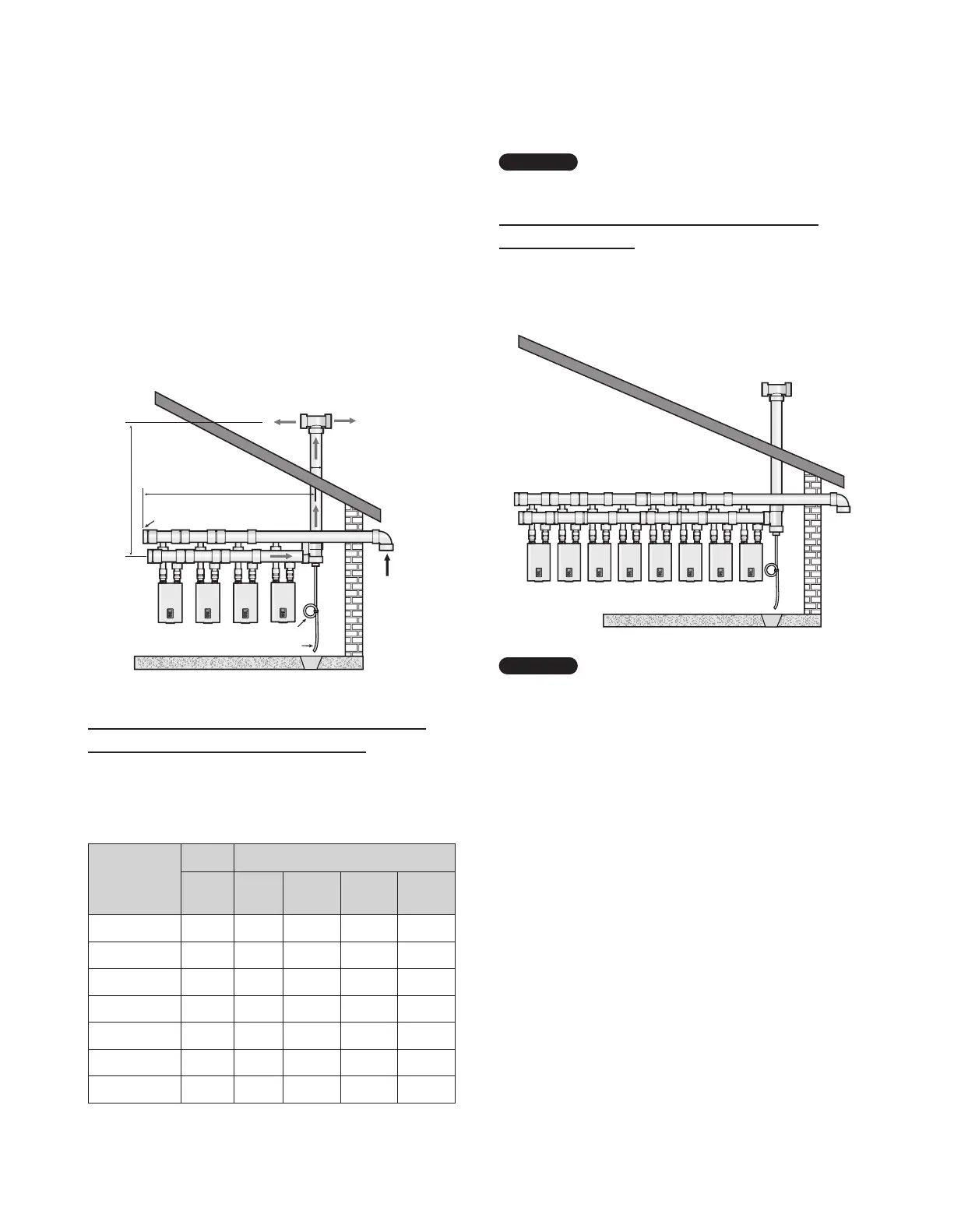

72 Installation d’un système de ventilation commune
9.1.2 Détermination de la longueur du
système de ventilation commune
Suivez les instructions ci-dessous pour déterminer la longueur du
conduit de ventilation commune.
1. Additionnez les débits calorifiques (BTU/h) de chaque unité
du système en cascade pour déterminer le débit calorifique
nominal total (BTU/h).
2. Déterminez la longueur totale (L) du conduit de ventilation
commune en utilisant la largeur horizontale (W) et la hauteur
verticale (H):Longueur totale (L) = W + H.
Évacuation
Admission
Bouchon d’extrémité
Boucle de siphon
Tuyau de vidange
D
W
H
Drain
Tableau de longueur du conduit de ventilation
commune [longueur totale (L) = W + H]
Longueur du conduit de ventilation pour les
chaudièresNFB
Charge requise
(Nombre total
de BTU/h)
Modèle Longueur totale (m)
NFB-
175/200
D=
7,62cm
D=
10,16cm
D=
15,24cm
D=
20,32cm
399800 2 60 106 200
599700 3 40 71 160
799600 4 30 53 120
999500 5 96 150
1199400 6 80 142
1393300 7 68 121
1599200 8 60 106
Remarque
Chaque coude à 90° correspond à 2,4m (8pi) de
longueur de conduit de ventilation.
Exemple d’une installation type (ventilation
directe seulement)
L’illustration suivante montre un exemple de système de
ventilation commune installé pour un système en cascade avec 8
chaudières Navien NFB.
Remarque
L’illustration n’est présentée qu’à titre de
référence.
