75Installation d’un système de ventilation commune
9.3.2 Raccordement du tuyau au clapet

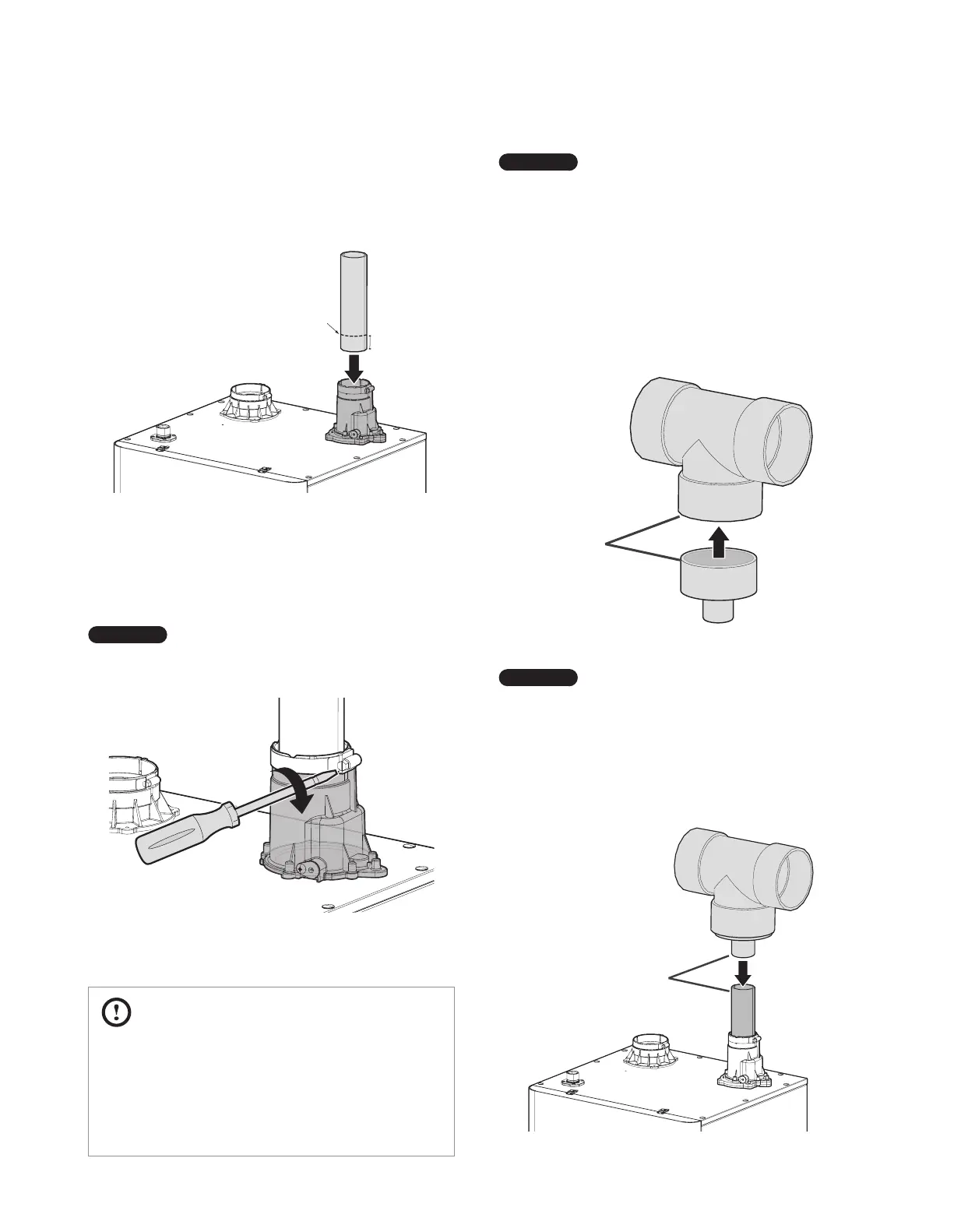

1. Mesurez 3,81 cm (1 1/2 po) à partir de l’extrémité du tuyau de
ventilation et faites une marque à cette distance.
Mesurez 3,81 cm (1 1/2 po)
à partir de l’extrémité du tuyau
3,81 cm
(1 1/2 po)
2. Insérez le tuyau de ventilation dans le manchon de l’évent
pour créer la première section du conduit de ventilation.
Assurez-vous d’insérer le tuyau complètement dans le
manchon, jusqu’à ce que l’extrémité entre en contact avec le
fond de la prise.
Remarque
Vérifiez que le tuyau a été complètement inséré
dans le manchon sur au moins 3,81 cm (1 1/2 po)
et que votre marque n’est plus visible.
3. Utilisez un tournevis pour serer la bride et sceller le joint de
façon appropriée.
MISE EN GARDE
N’utilisez pas un coude 90° dans le manchon d’évacuation
pour la première section du conduit de ventilation. L’utilisation
d’un coude directement au manchon ne permet pas de créer
un joint bien scellé entre l’appareil et le tuyau de ventilation.
Une section de tuyau droite doit être utilisée pour la première
section du conduit de ventilation.
Remarque
La longueur du tuyau de ventilation entre
l’appareil et le tuyau du réseau principal du
système de ventilation commune ne doit pas
dépasser 3,66 m (12 pi) de longueur équivalente.
9.3.3 Assemblage du raccord en T
1. Utilisez les réducteurs appropriés pour raccorder le tuyau
d’embranchement de 5,08 cm (2 po) de l’appareil au joint en T
du système de ventilation commune. Appliquez un adhésif à
solvant organique approprié sur les surfaces de contact.
adhésif
Remarque
Plusieurs réducteurs peuvent être utilisés pour
obtenir le raccordement de ventilation requis de
5,08cm (2po) approprié au système commun de
ventilation.
2. Insérez le raccord en T dans le tuyau de ventilation. Appliquez
de l’adhésif à solvant organique sur toutes les surfaces de
contact.
Appliquer
l’adhésif
