78 Installation d’un système de ventilation commune

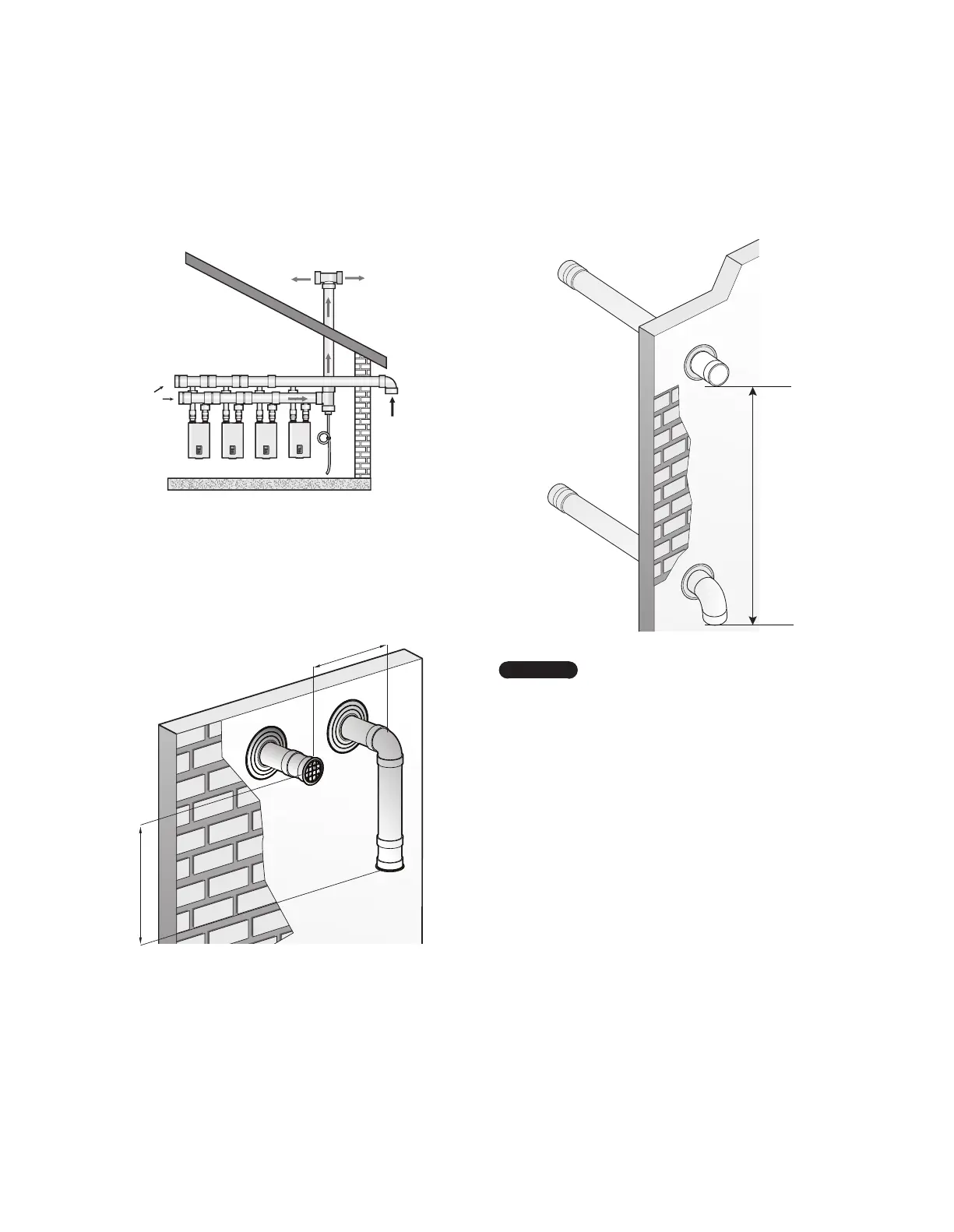

9.6.2 Ventilation de l’admission et de
l’évacuation à des emplacements
différents
Évacuation
Admission
Bouchon
d’extrémit
é
9.6.3 Ventilation directe – installation
horizontale
30 cm (12 po)
30 cm (12 po) min.
Évacuation
du gaz
Admission
d’air
Dans le cas où un dégagement de 30cm (12po) n’est pas
réalisable, fournissez un dégagement vertical d’au moins 91cm
(36po) en plaçant l’évacuation au-dessus de l’admission d’air,
mais sans dépasser 6m (20pi).
Admission
L
ongueur
maximale
de 6 m
(20 pi)
L
ongueur
minimale
de 91 cm
(36 po)
Évacuation
Remarque
●
L’illustration n’est présentée qu’à titre de
référence.
●
Assurez-vous d’envoyer l’échappement loin de
toute prise d’air de tout bâtiment.
●
Pendant les périodes froides, la température
de l’échappement sera beaucoup plus élevée
que celle de l’air ambiant. Vous verrez donc
de la vapeur d’eau s’échapper de la sortie de
ventilation.

Navien NFB Series Specifications

General

Type	Condensing Boiler
Fuel Type	Natural Gas or Propane
Heat Exchanger	Stainless Steel
Vent Type	Direct Vent
Vent Diameter	2" or 3"
