103Annexes
5. Retirez l’attache de l’emplacement A – le raccordement situé
au-dessus de la soupape à gaz, où il rejoint l’adaptateur de
sortie de la soupape à gaz. Reportez-vous à la figure3 à des
fins de référence.
6. Trouvez l’emplacementB – le raccordement situé au-dessus
de la soupape à gaz, où elle est fixée au moteur du ventilateur.
Utilisez un tournevis à tête Phillips pour retirer délicatement
les quatre vis et tirez l’adaptateur de sortie de la soupape
à gaz pour l’éloigner du moteur du ventilateur et accéder à
l’orifice d’évacuation des gaz.
Emplacement B:
Retirez 4 vis d’ici
Emplacement A:
Retirez l’attache d’ici

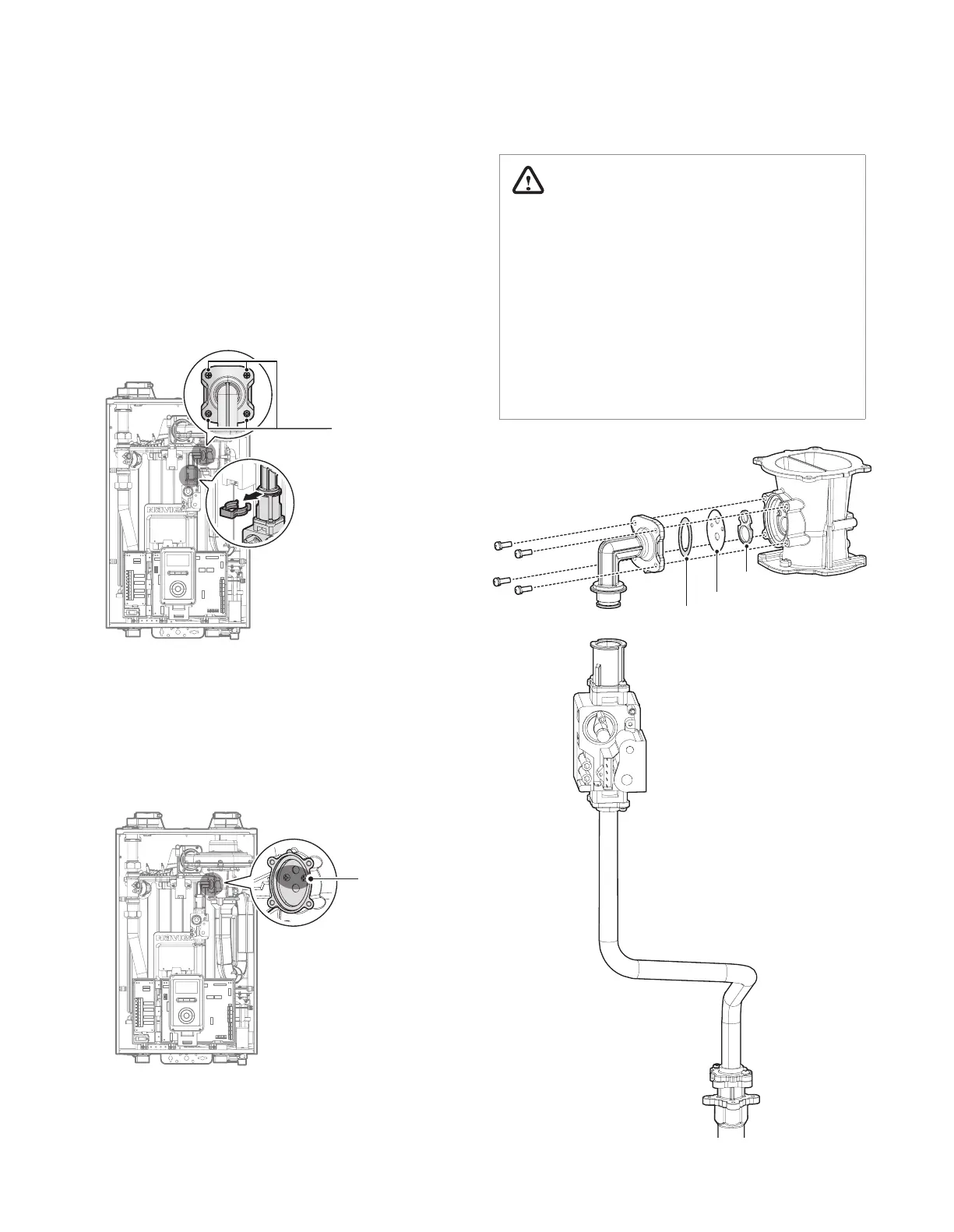

Figure3. Retrait de l’adaptateur de sortie de la soupape à gaz et
du moteur du ventilateur
7. Une fois l’orifice d’évacuation des gaz exposé, retirez les
deux vis qui maintiennent la pièce en place. Retirez l’orifice
d’évacuation des gaz de son logement et préparez le nouvel
orifice d’évacuation des gaz de conversion basse pression
pour l’installer.
Retirez 2
vis ici
Figure4. Accès à l’orifice d’évacuation des gaz dans le
ventilateur
ATTENTION
N’ESSAYEZ PAS de régler ou de mesurer la pression de
sortie de la soupape à gaz. La soupape à gaz est configurée
en usine pour offrir une pression de sortie adéquate. Ce
réglage est compatible avec le gaz naturel et le propane et
ne requiert aucun ajustement.
Si vous essayez de modifier ou de mesurer la pression de
sortie de la soupape à gaz, vous risquez d’endommager
la soupape, ce qui pourrait provoquer des blessures
potentiellement graves, la mort ou des dommages
matériels réels. À la livraison, les chaudières NFB fabriquées
par Navien sont UNIQUEMENT équipées pour le gaz naturel.
Joint torique
Emballage
Orifice d’évacuation des gaz
Figure5. Vue en éclaté du tuyau à gaz
