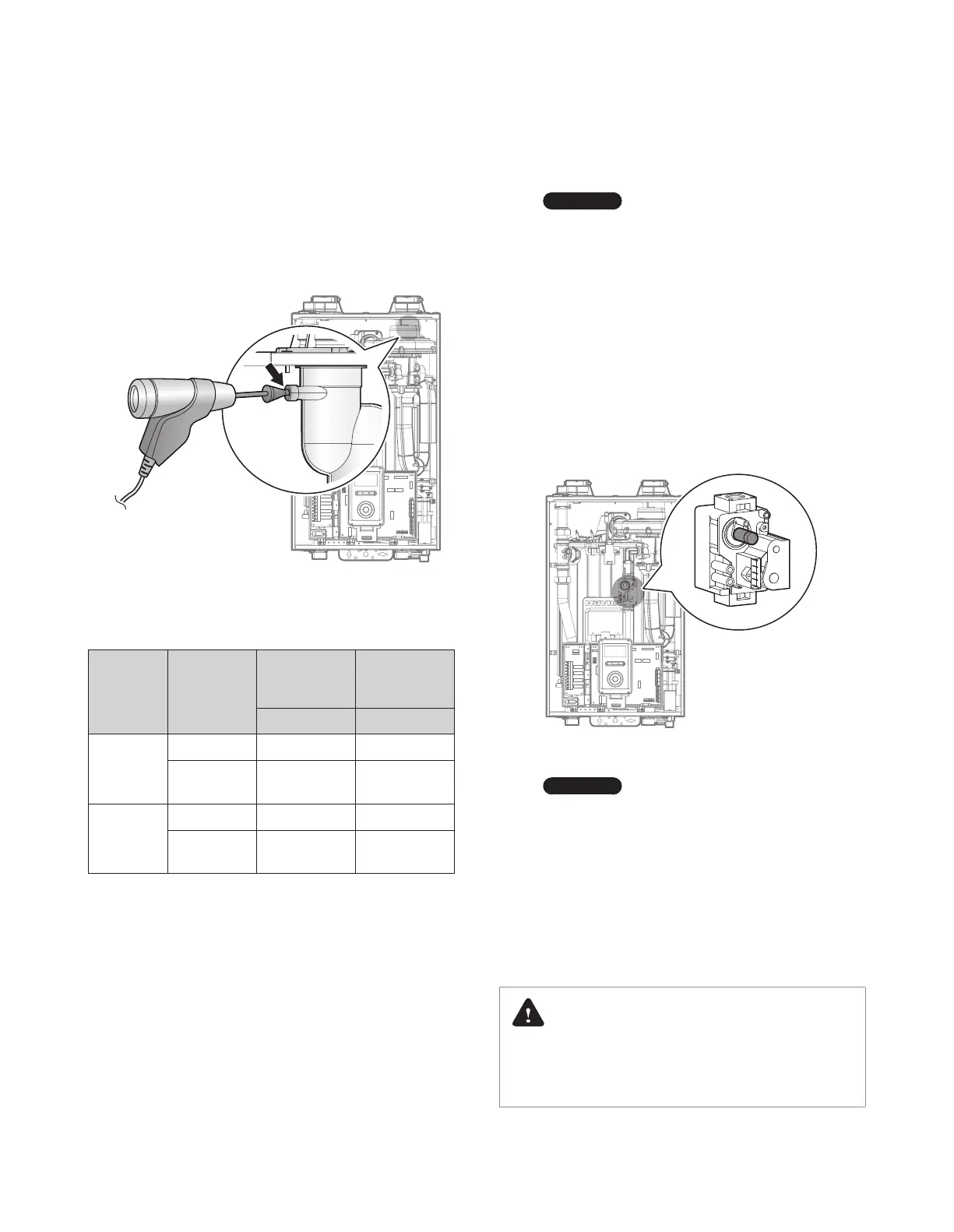

Navien NFB Series User Manual

105Annexes
12. Mesurez et ajustez le ratio gaz/air.
Option1. Utilisation de l’analyseur de gaz de combustion
(recommandé)
a. Desserrez la vis, tournez la plaque et retirez le joint
d’étanchéité pour accéder au port de surveillance des
émissions, comme illustré à la figure7.
b. Insérez l’analyseur dans le port (figure7).
Figure7. Insertion de l’analyseur
Modèle Combustible
Puissance
maximale
d’utilisation
Puissance
minimale
d’utilisation
% de CO
2
% de CO
2
NFB-175
Gaz naturel 8,9 9,5
Propane
liquide
10,2 10,8
NFB-200
Gaz naturel 8,9 9,5
Propane
liquide
10,2 10,8
Tableau2. Valeur de CO
2
(Les valeurs de CO
2
doivent se trouver dans la limite de
0,5%des valeurs indiquées.)
c. Activez plusieurs zones et réglez la chaudière pour qu’elle
fonctionne en mode MIN 1étape.
Remarque
Pour la sélection du mode de
fonctionnement, reportez-vous à la
section «11.4.7 Réglage des modes de
fonctionnement spéciaux» à la page
100.
Mesurez la valeur de CO
2
à la puissance minimale
d’utilisation.
Si la valeur de CO
2
ne se trouve pas dans la plage de 0,5%
de la valeur indiquée dans le tableau2, la vis de réglage
de la soupape à gaz doit être ajustée.
Si un ajustement est requis, trouvez la vis de réglage,
comme cela est indiqué à la Figure8. À l’aide d’une clé
Allen de 4 mm (
5
/
32
po), tournez la vis de réglage de
1
/
4
de
tour maximum dans le sens horaire pour augmenter la
valeur de CO
2
ou dans le sens antihoraire pour la réduire.
Figure8. Emplacement de la vis de réglage
Remarque
La vis de réglage se trouve derrière le
couvercle à visser. Il faut d’abord le retirer.
d. Activez plusieurs zones et réglez la chaudière pour qu’elle
fonctionne en mode MAX 2étapes (reportez-vous à la
section «11.4.7 Réglage des modes de fonctionnement
spéciaux» à la page 100). Mesurez la valeur de CO
2
à une
puissance maximale d’utilisation.
Si les valeurs de CO
2
ne correspondent pas aux valeurs
indiquées dans le tableau2 à la puissance maximale
d’utilisation, n’ajustez pas la soupape à gaz. Vérifiez plutôt
l’orifice d’évacuation des gaz.
DANGER
Des paramètres inappropriés pour la soupape à gaz peuvent
entraîner des dommages matériels importants, des blessures
ou la mort.

Navien NFB Series Specifications

General

Type	Condensing Boiler
Fuel Type	Natural Gas or Propane
Heat Exchanger	Stainless Steel
Vent Type	Direct Vent
Vent Diameter	2" or 3"
