REPEAT 3100 Notice de montage et d’utilisation
NAVMAN
19
3 Systèmes composés de plusieurs instruments
Vous pouvez connecter plusieurs instruments
NAVMAN entre eux afin de permettre des échanges
de données. La connexion peut s’effectuer via le
système NavBus ou l’interfaçage NMEA.
3-1 Système NavBus
Le NavBus est un système déposé NAVMAN. Il
permet de créer des systèmes composés de
plusieurs instruments, utilisant un seul groupe de
capteurs. Lorsque des instruments sont connectés
au NavBus :
Une modification des unités, des valeurs seuil
des alarmes ou de l’étalonnage d'un
instrument se répercute automatiquement sur
l’ensemble des instruments du même type.
Chaque instrument peut être affecté à un
groupe d’instruments (voir section 5-2-1). Si
vous modifiez le rétro-éclairage d'un
instrument du groupe 1, 2, 3, ou 4, le rétro-
éclairage des instruments du même groupe
sera automatiquement modifié. Si vous
modifiez le rétro-éclairage d’un instrument du
groupe 0, ce changement n’aura d'effet sur
aucun autre instrument.
En cas de déclenchement d’une alarme,
appuyer sur la touche de n’importe quel
instrument NAVMAN possédant cette alarme
et la touche pour mettre l’alarme en veille.
Vous ne pouvez pas mettre une alarme en
veille à partir d’un REPEAT 3100.
Connexion NavBus et REPEAT 3100
Le REPEAT 3100 reçoit et lit automatiquement
les données des autres instruments de la série
3100 connectés au NavBus.
3-2 Interfaçage NMEA
NMEA est une norme de l’industrie. Elle n’est pas
aussi souple que le NavBus car elle exige des
branchements spécifiques entre les différents
instruments. Le REPEAT 3100 peut lire et afficher
les données NMEA provenant de trois instruments
maximum (voir appendice B).

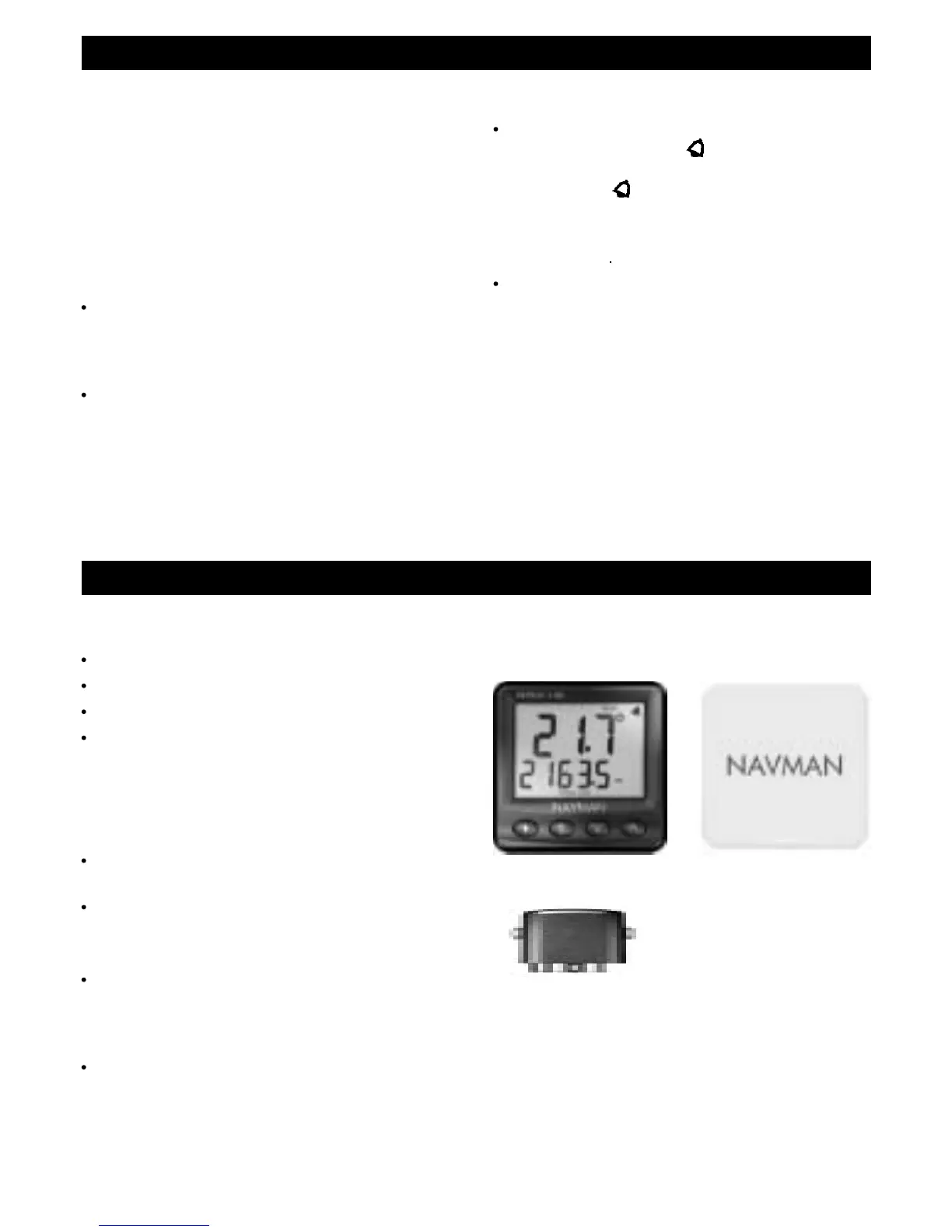

4 Equipement du REPEAT 3100
4-1 Eléments livrés avec votre REPEAT
3100
Boîtier avec capot de protection.
Carte de garantie.
Adhésif de montage.
Cette notice.
4-2 Autre matériel nécessaire
Nous vous recommandons de connecter le ou les
instruments de la série 3100 à l’alimentation 12 V
du bateau via :
Un interrupteur auxiliaire servant à allumer et
éteindre les instruments.
Un fusible. Utiliser un fusible 1 A pour une
installation comprenant jusqu’à cinq appareils.
Le REPEAT 3100 peut recevoir et afficher :
Les données provenant d’autres instruments
NAVMAN connectés au NavBus ; le réglage du
rétro-éclairage et des unités est commun (voir
section 3-1).
Les données NMEA provenant de trois
instruments maximum (voir section 3-2).
Veillez à prévoir des câbles et connecteurs
supplémentaires (voir section 5 ou notice de montage
et d’utilisation du NavBus).
4-3 Accessoires
Vous pouvez vous procurer les boîtiers de connexion
NavBus auprès de votre revendeur NAVMAN.
