Navman Repeat 3100 - 5 Instalação E Configuração; Instalação

REPEAT 3100 Manual de instalação e operação
NAVMAN
44
5 Instalação e configuração
Espessura máxima
20 mm (0.75")
Porca de
fixação
Unidade
do visor
Furo de
fixação de
50 mm (2")

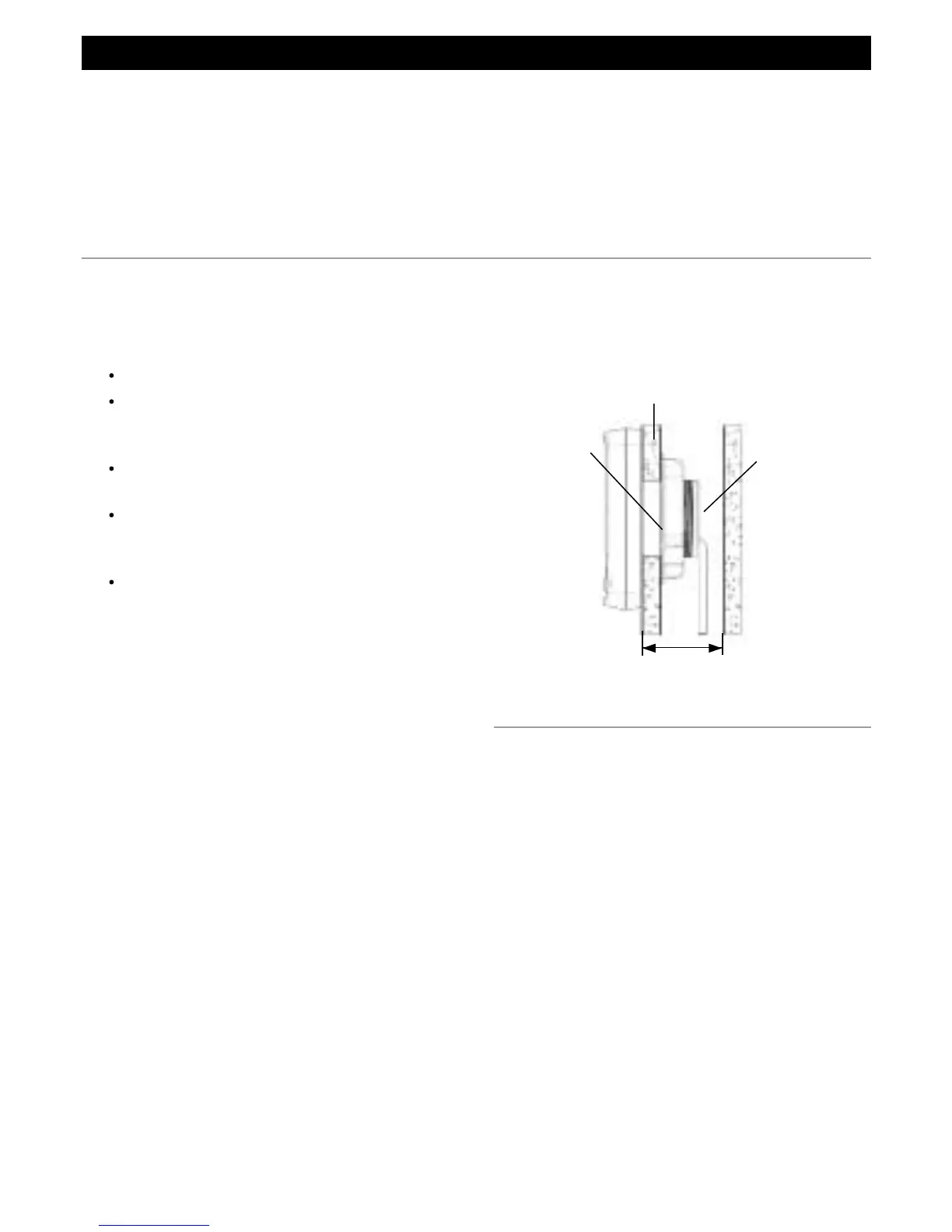

Vista lateral da montagem da unidade do visor
5-1 Instalação
Unidade de exibição REPEAT 3100
1 Escolha um local para a unidade do visor que
seja:
Facilmente visto e protegido contra danos.
A pelo menos 100 mm (4") da bússola e a
pelo menos 500 mm (1,65 pés) de uma
antena de rádio ou radar.
Afastada de motores, lâmpadas
fluorescentes e inversores de energia.
Seja acessível pela traseira; a folga
mínima necessária na traseira é de 50 mm
(2") (veja à direita).
Com a traseira da unidade protegida
contra humidade.
2 A unidade deve ser montada em um painel
plano que tenha pelo menos 20 mm (0,75") de
espessura. Fixe o gabarito de montagem no
local. Faça um furo de fixação de 50 mm (2")
através do furo central do gabarito.
Observe que o gabarito deixa espaço em volta
da unidade para a capa protectora.
3 Remova a porca de fixação da traseira da
unidade. Insira o prisioneiro na traseira da
unidade através do furo de montagem. Aperte
bem a porca de fixação com a mão.
Fiação dos cabos de energia/dados
Siga o exemplo de fiação na página seguinte.
1 O REPEAT 3100 precisa de uma fonte de
alimentação 12 V CC. Adapte uma chave de
energia e um fusível à fonte de alimentação ou
alimente a unidade a partir de uma chave
auxiliar com fusível. O fusível deve ser de 1 A
para até cinco instrumentos da série NAVMAN
3100.
2 Se o REPEAT 3100 for receber dados de
outros instrumentos via NavBus, instale esses
instrumentos e conecte o REPEAT 3100 ao
NavBus.
A instalação correcta é crítica para o desempenho
da unidade. É importante a leitura de toda a secção
do manual e a documentação que acompanha as
outras partes, antes de iniciar a instalação.
Avisos
A unidade é à prova d'água em sua parte frontal.
Proteja a parte traseira da unidade contra água ou a
água pode entrar pelo furo de respiro e danificar a
unidade. A garantia não cobre danos causados pela
humidade ou água que entra pela traseira da
unidade.
Certifique-se de quaisquer não enfraqueçam a
estrutura do barco. Se estiver em dúvida, consulte
um fabricante do barco qualificado.
Nota: Se um instrumento puder ser conectado
ao REPEAT 3100 pelo NavBus e pelo NMEA,
então use o NavBus, porque mais informações
pode ser compartilhada por meio do NavBus
(consulte a secção 3-1).
3 Se o REPEAT 3100 for receber dados NMEA
de outros instrumentos compatíveis, instale
esses instrumentos e conecte as saídas de
cada instrumento NMEA a uma das três
entradas NMEA do REPEAT 3100. Podem ser
conectados até três instrumentos.
4 Feche ou cubra quaisquer fios ou conectores
não usados para protegê-los da água e evitar
curtos-circuitos.
Configuração e teste
Ajuste a unidade conforme descrito na secção
5-3. Faça uma viagem de teste para verificar
se todos os instrumentos funcionam
correctamente.
Folga mínima de
50 mm (2")
Cabos
