REPEAT 3100 Manual de instalação e operação
NAVMAN
45

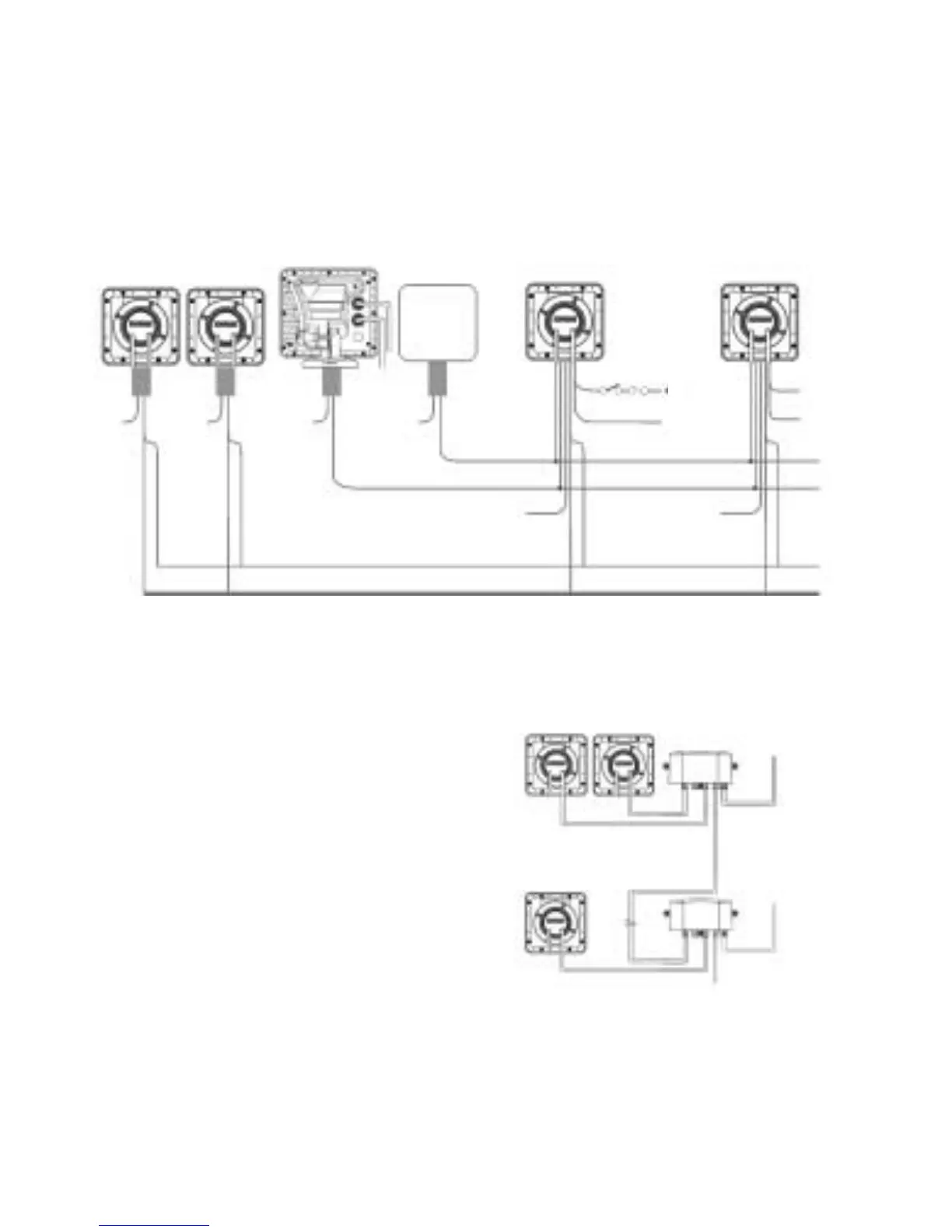

Exemplo de fiação REPEAT 3100
Neste exemplo, o REPEAT 3100 recebe dados de um WIND 3100 e um SPEED 3100 da NAVMAN via
NavBus. Qualquer número de instrumentos NAVMAN pode ser conectado ao NavBus e enviar dados para
o REPEAT 3100.
O REPEAT 3100 também recebe dados NMEA de um GPS e de uma bússola Mais um instrumento NMEA
pode ser conectado à terceira entrada NMEA no REPEAT 3100.
Passe a fiação de mais REPEAT 3100 em paralelo com o primeiro.
Use caixas de junção opcionais para simplificar a
fiação (veja à direita). Para obter informações sobre
como conectar o NavBus e usar caixas de junção,
consulte o Manual de instalação e operação do
NavBus.
Dica: Faça a ligação em série da fiação entre os
instrumentos ou grupos de instrumentos.
Instrumentos NAVMAN NavBus
Instrumentos NMEA
REPEAT 3100WIND 3100 SPEED 3100
GPS
Bússola
Passe a fiação de
diversos REPEAT 3100
em paralelo
Outras
fiações
Outras
fiações
Outras
fiações
Outras
fiações
Saída
NMEA
Saída
NMEA
Três
entradas
NMEA
Verde
Verde
Branco Branco
Amarelo
Amarelo
Laranja Laranja Laranja
AzulAzulAzul
Fios NavBus
Não importa a saída NMEA que seja
conectada a uma entrada NMEA
REPEAT 3100
Entrada
NMEA não
usada
Conexões
NavBus
Laranja
Azul
Vermelho
Preto
Vermelho
Preto
Chave Fusível
Fonte de
12 V CC
(veja à
esquerda)
+
-
Cabos de energia/
dados
Caixa de
junção
Caixa de
junção
Cabo de
energia/
Conexões
Cabos de energia/
dados
NavBus cabo
Grupo 1
Grupo 2
Conexões de
energia e
dados
Para o próximo
grupo
Fonte de
12 V CC
