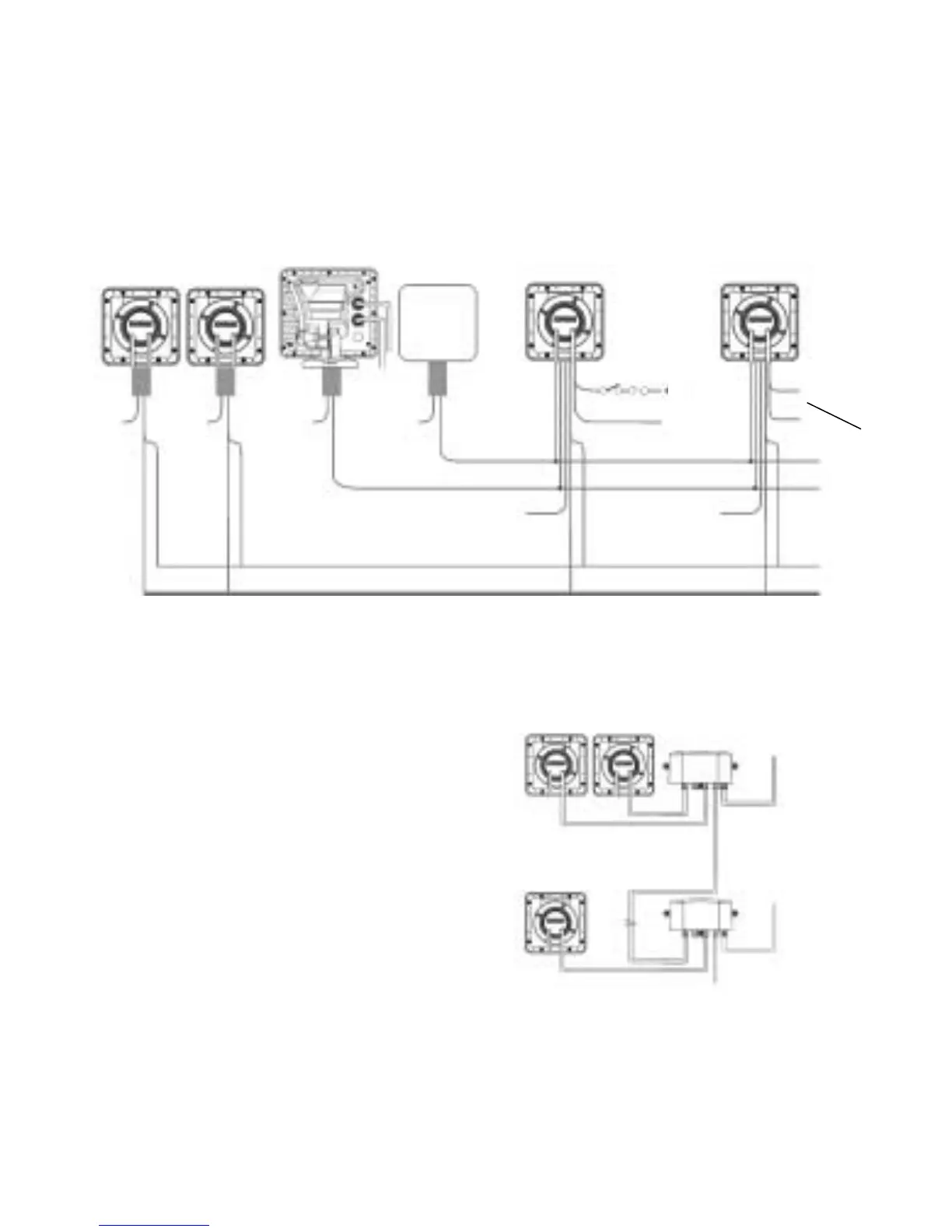

Exemple de branchement du REPEAT 3100
Dans cet exemple, le REPEAT 3100 reçoit les données d’un WIND 3100 et d’un SPEED 3100 via le
NavBus. Vous pouvez connecter au NavBus un grand nombre d’instruments NAVMAN et ainsi multiplier
les données envoyées au REPEAT 3100.
Le REPEAT 3100 reçoit également des données NMEA d’un instrument GPS et d’un compas. Le REPEAT
3100 aurait pu être connecté à un troisième et dernier instrument compatible NMEA.
Si vous souhaitez installer plusieurs REPEAT 3100 à bord, branchez-les en parallèle.
Utiliser des boîtiers de connexion optionnels pour
simplifier le câblage (voir ci-contre). Pour plus
d'informations sur la connexion NavBus et l’utilisation
des boîtiers de connexion, veuillez consulter la notice
de montage et d'utilisation du NavBus.
Conseil : branchez les instruments ou groupes
d'instruments en série.
Instruments NAVMAN
connectés au NavBus
Instruments compatibles NMEA
REPEAT 3100WIND 3100 SPEED 3100
Instrument GPS
Compas
REPEAT 3100
supplémentaire monté
en parallèle
Autres branchements
Autres branchements
Autres branchements
Autres branchements
Sortie
NMEA
Sortie
NMEA
Trois
entrées
NMEA
Vert
Vert
Blanc Blanc
Jaune
Jaune
Orange Orange Orange
BleuBleuBleu
Branchements NavBus
Connecter la sortie NMEA des
appareils à n’importe quelle entrée
NMEA du REPEAT 3100.
Entrée
NMEA non
utilisée
Branchements
NavBus
Orange
Bleu
Rouge
Noir
Rouge
Noir
Interrupteur
Fusible
+
-
Alimentation
12 V CC
Alimentation
12 V CC (voir
branchements
ci-contre)
Câbles d’alimentation/
transmission de données
Boîtier de
connexion
Boîtier de
connexion
Branchements
alimentation/
transmission
de données
Câble d’alimentation/
transmission de
données
Câble NavBus
Groupe 1
Groupe 2
Branchements
alimentation/
transmission
de données
Vers autre groupe
