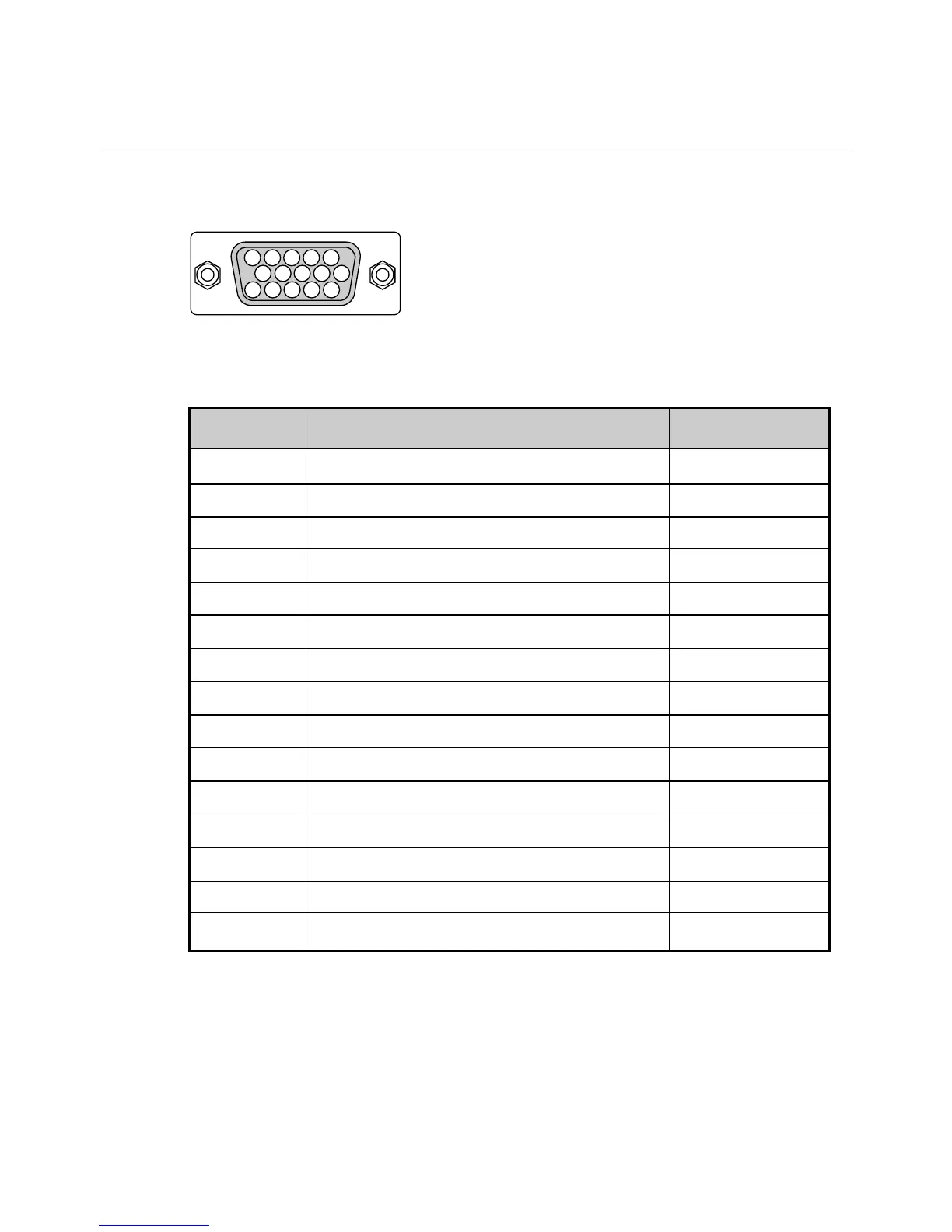

G-133
15poliger Mini D-Sub Pinanschluss
Pinbelegung des D-Sub RGB-Eingangsanschlusses
Pin Nr. RGB-Signal (Analog) YCbCr-Signal
1 Rot Cr
2 Grün oder Sync-an-Grün Y
3 Blau Cb
4 Masse
5 Masse
6 Rote Masse Cr-Masse
7 Grüne Masse Y-Masse
8 Blaue Masse Cb-Masse
9 Nicht belegt
10 Sync.-Signal-Masse
11 Masse
12 Bidirektionale DATA (SDA)*
13
Horizontal-Sync oder Komposit-Sync
14 Vertical-Sync
15 Datentakt*
Signalpegel
Videosignal: 0,7 Vp-p (Analog)
Sync signal: TTL level
* nur RGB 1-Eingang
51423
10
1112131415
6978
ANHANG
