F-133

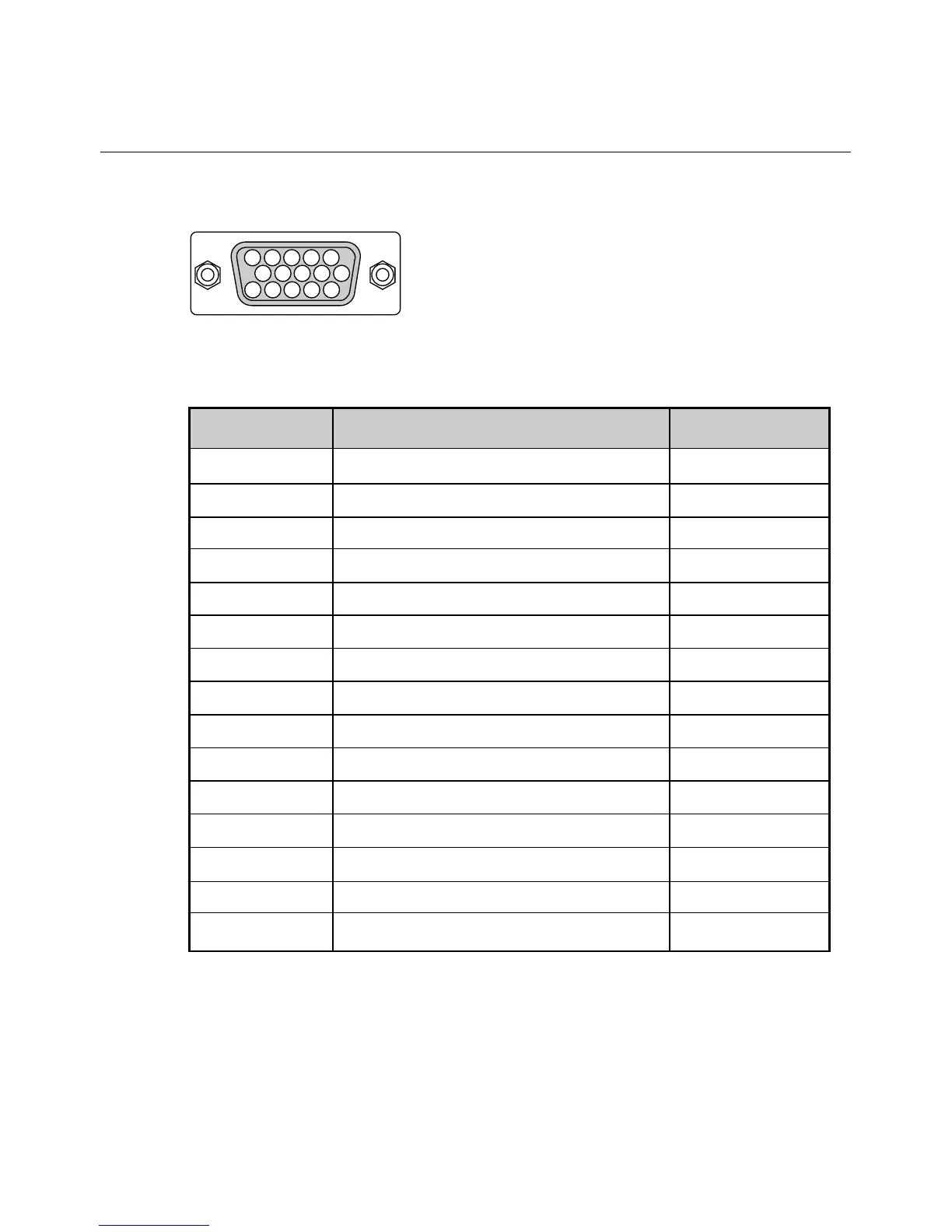

Connecteur Mini D-Sub à 15 broches
Affectation des broches du connecteur d’entrée RGB D-Sub
No. de broche
Signal RGB (analogique) Signal YCbCr
1 Rouge Cr
2Vert ou Sync sur vert Y
3 Bleu Cb
4Terre
5Terre
6Terre rouge Terre Cr
7Terre vert Terre Y
8Terre bleu Terre Cb
9 Pas de connexion
10 Terre du signal Sync
11 Terre
12 DATA (SDA) bi-directionnel*
13 Sync horizontal ou sync composite
14 Sync vertical
15 Horloge de données*
Niveau du signal
Signal vidéo : 0,7 Vc-c (analogique)
Signal sync : niveau TTL
* Entrée RGB 1 uniquement
51423
10
1112131415
6978
ANNEXE
