F-136
ANNEXE
REMARQUE : Prendre contact avec votre revendeur local pour obtenir la liste
complète de codes de commande PC, si nécessaire.
Câblage
Protocole de communication
Vitesse de transmission : 38400 bps
Longueur de données : 8 bits
Parité : Pas de parité
Bit d’arrêt : Un bit
X on/off : Aucun
Procédure de communication : Full duplex
REMARQUE : Selon l’équipement utilisé, une vitesse de transmission inférieure
peut être recommandée pour des câbles longs.
Codes de commande PC et câblages
Codes de commande PC
Fonction Données de code
POWER ON 02H 00H 00H 00H 00H 02H
POWER OFF 02H 01H 00H 00H 00H 03H
INPUT SELECT RGB 1 02H 03H 00H 00H 02H 01H 01H 09H
INPUT SELECT RGB 2 02H 03H 00H 00H 02H 01H 02H 0AH
INPUT SELECT VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
INPUT SELECT S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H
INPUT SELECT VIEWER 02H 03H 00H 00H 02H 01H 1FH 27H
PICTURE MUTE ON 02H 10H 00H 00H 00H 12H
PICTURE MUTE OFF 02H 11H 00H 00H 00H 13H
SOUND MUTE ON 02H 12H 00H 00H 00H 14H
SOUND MUTE OFF 02H 13H 00H 00H 00H 15H
ON SCREEN MUTE ON 02H 14H 00H 00H 00H 16H
ON SCREEN MUTE OFF 02H 15H 00H 00H 00H 17H
REMARQUE : Les broches 2, 3, 5, 6
et 8 sont utilisées à l’intérieur du
projecteur.

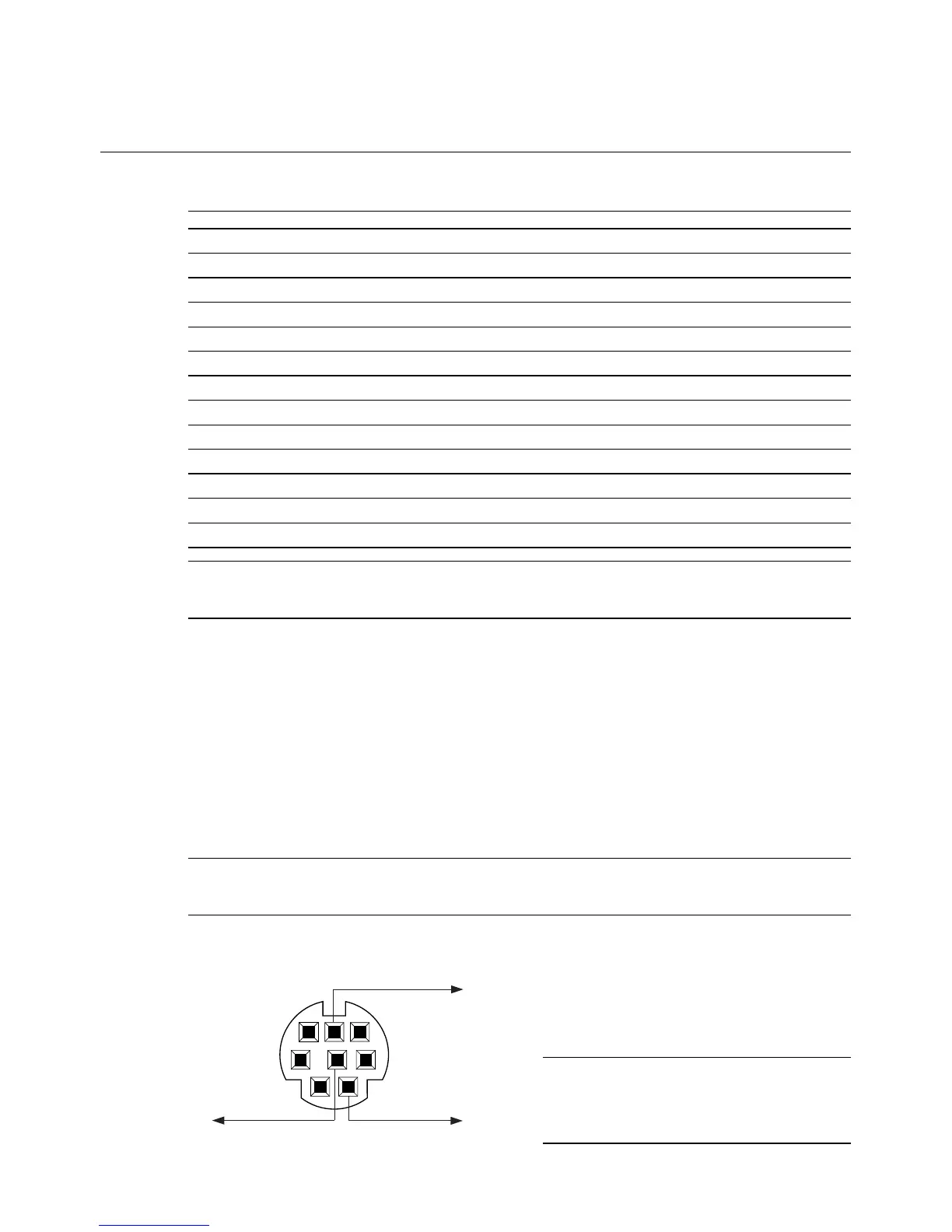

Connecteur de commande PC (DIN-8 broches)
12
54 3
6
7
8
Vers RxD du PC
Vers TxD du PC
Vers GND du PC
