I-133

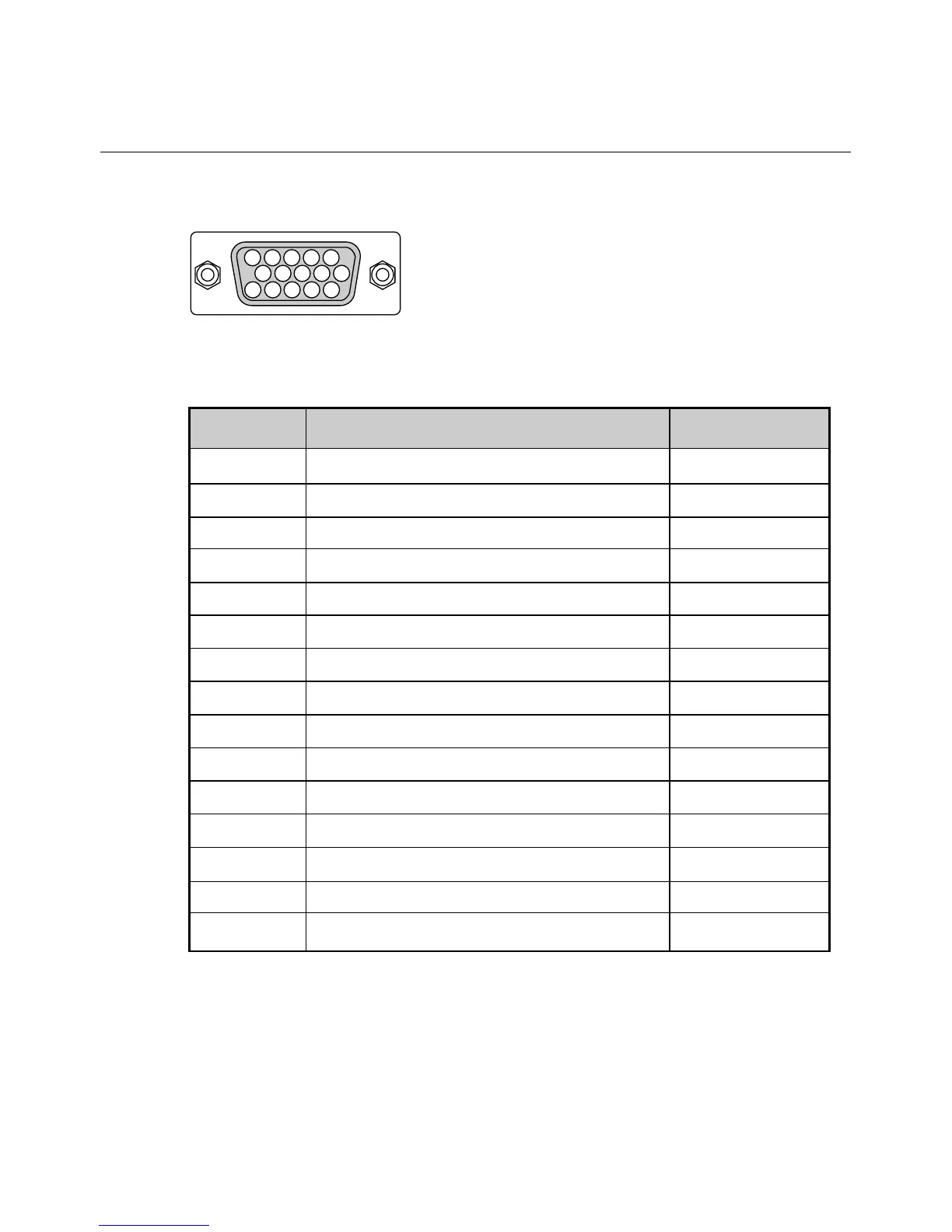

Connettore mini D-Sub a 15 pin
Assegnazione pin del connettore d’ingresso RGB D-Sub
Pin No. Segnale RGB (analogico)
Segnale YCbCr
1 Rosso Cr
2Verde o sincronizzazione sul verde Y
3 Blu Cb
4 Massa
5 Massa
6 Massa rossa Massa Cr
7 Massa verde Massa Y
8 Massa blu Massa Cb
9 Nessun collegamento
10
Massa del segnale di sincronizzazione
11 Massa
12 DATI bidirezionali (SDA)*
13
Sincronizzazione orizzontale o sincronizzazione composta
14 Sincronizzazione verticale
15 Orologio dei dati*
Livello dei segnali
Segnale video: 0,7 Vp-p (analogico)
Segnale di sincronizzazione: livello TTL
* Solo ingresso RGB 1
51423
10
1112131415
6978
APPENDICE
