I-136
APPENDICE
NOTA: Se necessario rivolgetevi al vostro rivenditore locale per una lista completa
dei codici di controllo PC.
Collegamento dei cavi
Protocollo di comunicazione
Velocità di baud : 38400 bps
Lunghezza dati : 8 bit
Parità : Nessuna parità
Bit d’arresto : Un bit
X attivato/disattivato : Nessuno
Procedura di comunicazione : Full duplex
NOTA: A seconda del componente, può essere utile una bassa velocità di baud
per cavi lunghi.
Codici di controllo PC e collegamento dei cavi
Codici di controllo PC
Funzione Dati del codice
ACCENSIONE 02H 00H 00H 00H 00H 02H
SPEGNIMENTO 02H 01H 00H 00H 00H 03H
SELEZIONE INGRESSO RGB 1 02H 03H 00H 00H 02H 01H 01H 09H
SELEZIONE INGRESSO RGB 2 02H 03H 00H 00H 02H 01H 02H 0AH
SELEZIONE INGRESSO VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH
SELEZIONE INGRESSO S-VIDEO
02H 03H 00H 00H 02H 01H 0BH 13H
SELEZIONE INGRESSO VIEWER
02H 03H 00H 00H 02H 01H 1FH 27H
SILENZIAMENTO IMMAGINE ATTIVATO
02H 10H 00H 00H 00H 12H
SILENZIAMENTO IMMAGINE DISATTIVATO
02H 11H 00H 00H 00H 13H
SILENZIAMENTO AUDIO ATTIVATO
02H 12H 00H 00H 00H 14H
SILENZIAMENTO AUDIO DISATTIVATO
02H 13H 00H 00H 00H 15H
SILENZIAMENTO DISPLAY SULLO SCHERMO ATTIVATO
02H 14H 00H 00H 00H 16H
SILENZIAMENTO DISPLAY SULLO SCHERMO DISATTIVATO
02H 15H 00H 00H 00H 17H
12
54 3
6
7
8
A RxD del PC
A TxD del PC
NOTA: I pin 2, 3, 5, 6 ed 8 sono usati
all’interno del proiettore.

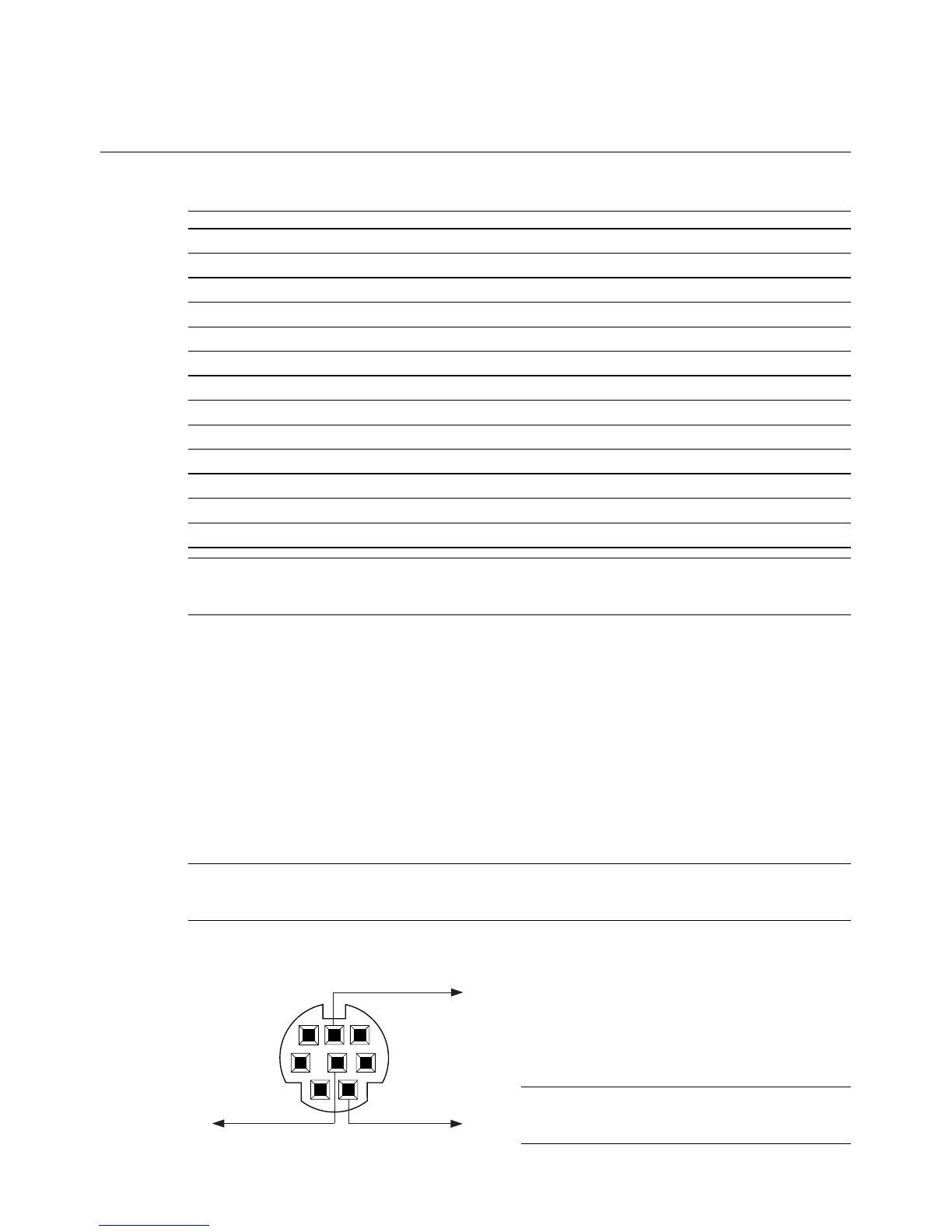

Connettore di controllo PC (DIN-8P)
A GND del PC
