Montaje de la pantalla e instalación del proyector

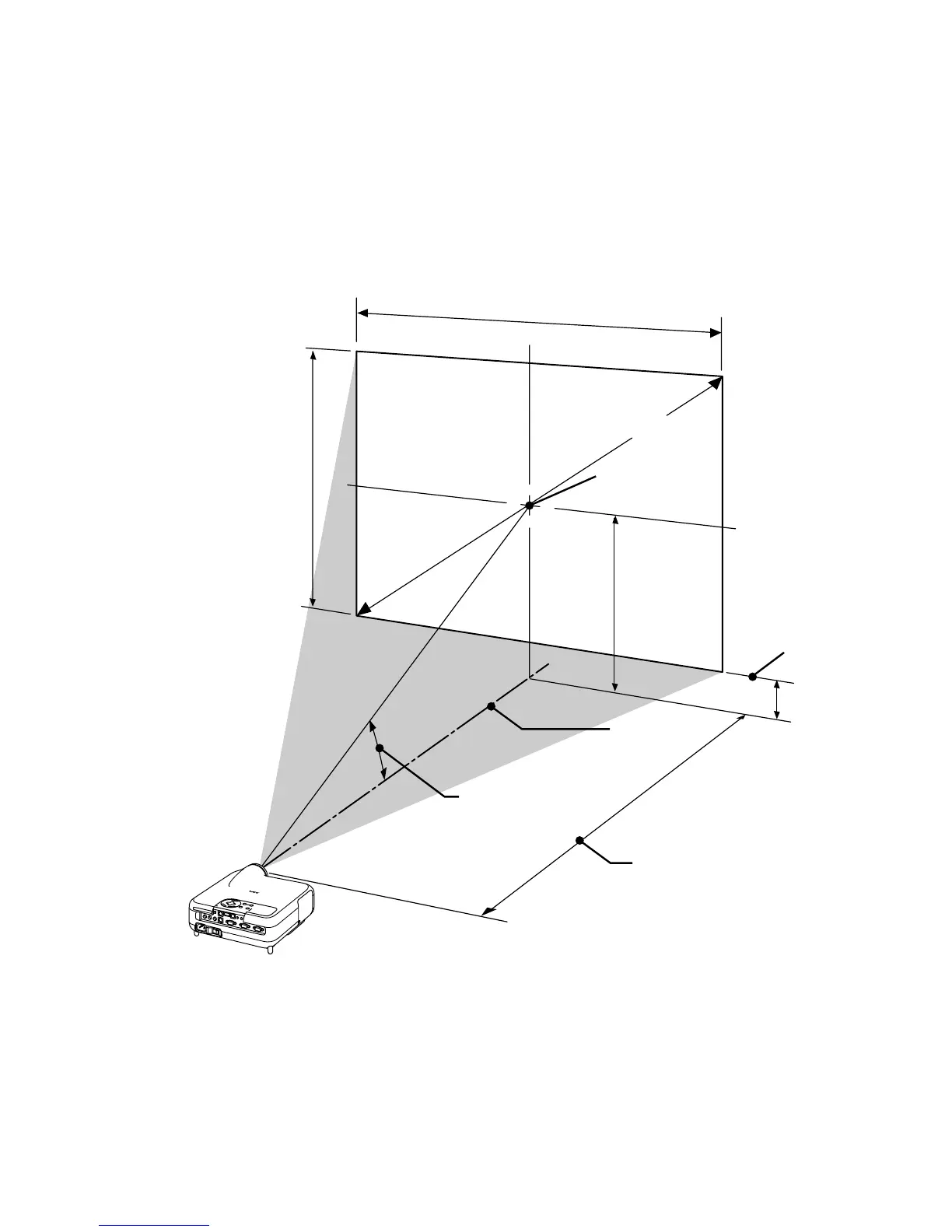

Diagrama de distancia
B=Distancia vertical entre el centro del objetivo y el centro de la pantalla
C=Distancia de proyección
D=Distancia vertical entre el centro del objetivo y la parte inferior de la
pantalla
α = Ángulo de proyección
Distancia de proyección y tamaño de la pantalla
Lo siguiente muestra las posiciones relativas correctas del proyector y de
la pantalla. Remítase a la tabla para determinar la posición de instalación.
Centro del
objetivo
Ángulo de
proyección (움)
Distancia de
proyección (C)
Centro de
pantalla
Diagonal de la pantalla
Ancho de la pantalla
Altura de la
pantalla
Parte inferior
de la pantalla
(B)
(D)
