Asennus
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämpöpumpun/sisäyksikön pitää olla jännit-
teetön MODBUS 40:n asennuksen aikana.
LEK
AA9-X2
AA9-X1
AA9

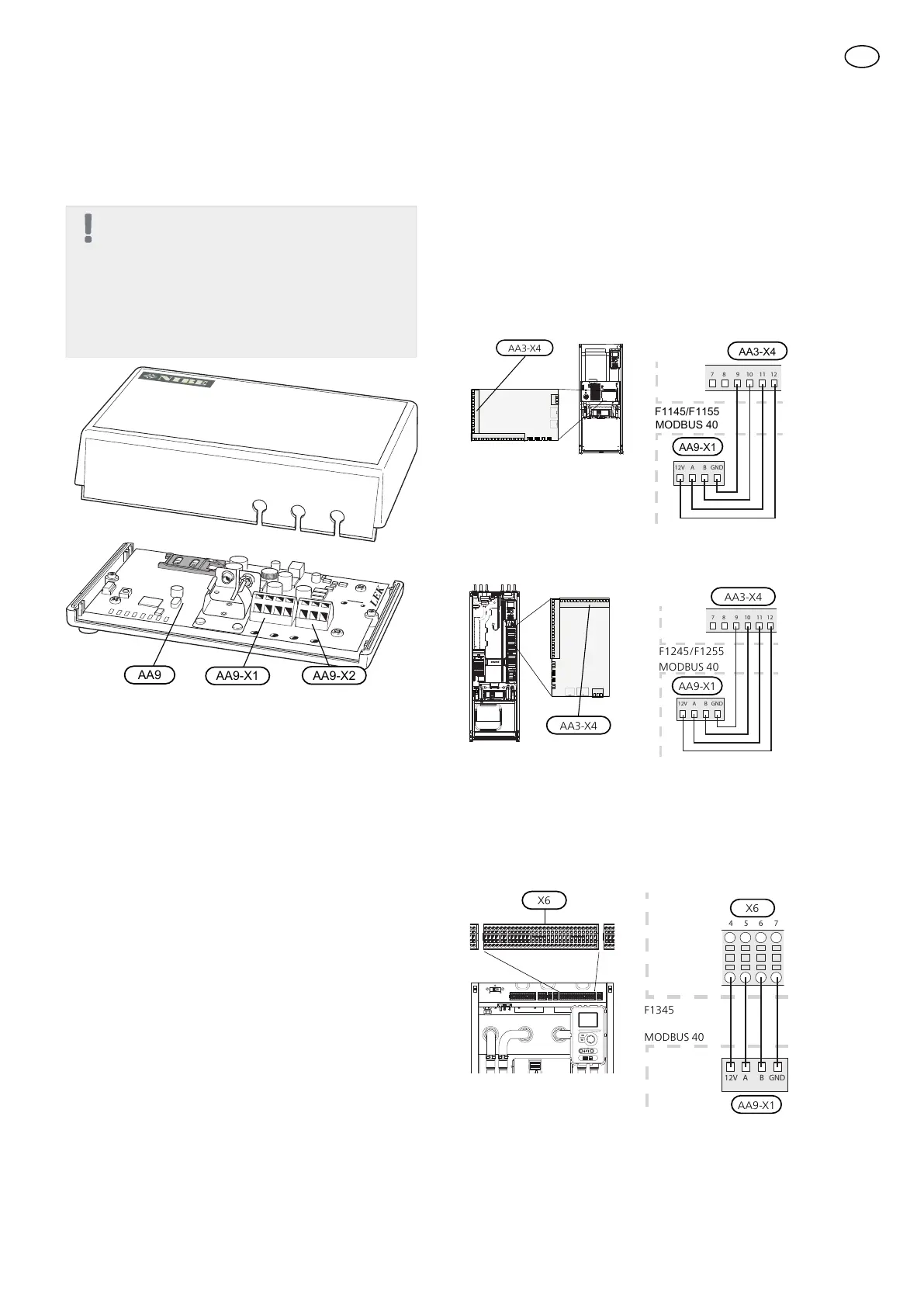

Kytkentäkaavio on tämän asennusohjeen lopussa.
Kytkentä lämpöpumppuun/sisäyksikköön
Maalämpöpumput
Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke-
tään liittimeen X4:9-12 lämpöpumpun/sisäyksikön tu-
lokortissa (AA3).
Käytä kaapelia LiYY, EKKX tai vastaava.
F1145/F1155
12V A B
GND
12
1110987
AA3-X4
MODBUS 40
F1145/F1155
AA9-X1
AA3-X4
F1245/F1255
12V A B
GND
12
1110987
AA3-X4
AA9-X1
F1245/F1255
MODBUS 40
AA3-X4
F1345
Liitin X1 MODBUS 40:n Modbus--kortissa (AA9) kytke-
tään lämpöpumpun liittimeen X6:4-7.
Käytä kaapelia LiYY, EKKX tai vastaava.
6 74 5
F1345
E
xternt
12V A B GND
X6
MODBUS 40
F1345
AA9-X1
LEK
X6
31
FI
