Installation
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Wärmepumpe/Inneneinheit muss wäh-
rend der Installation von MODBUS 40 span-
nungslos sein.
LEK
AA9-X2
AA9-X1
AA9
Der Schaltplan befindet sich am Ende dieser Monta-
geanleitung.

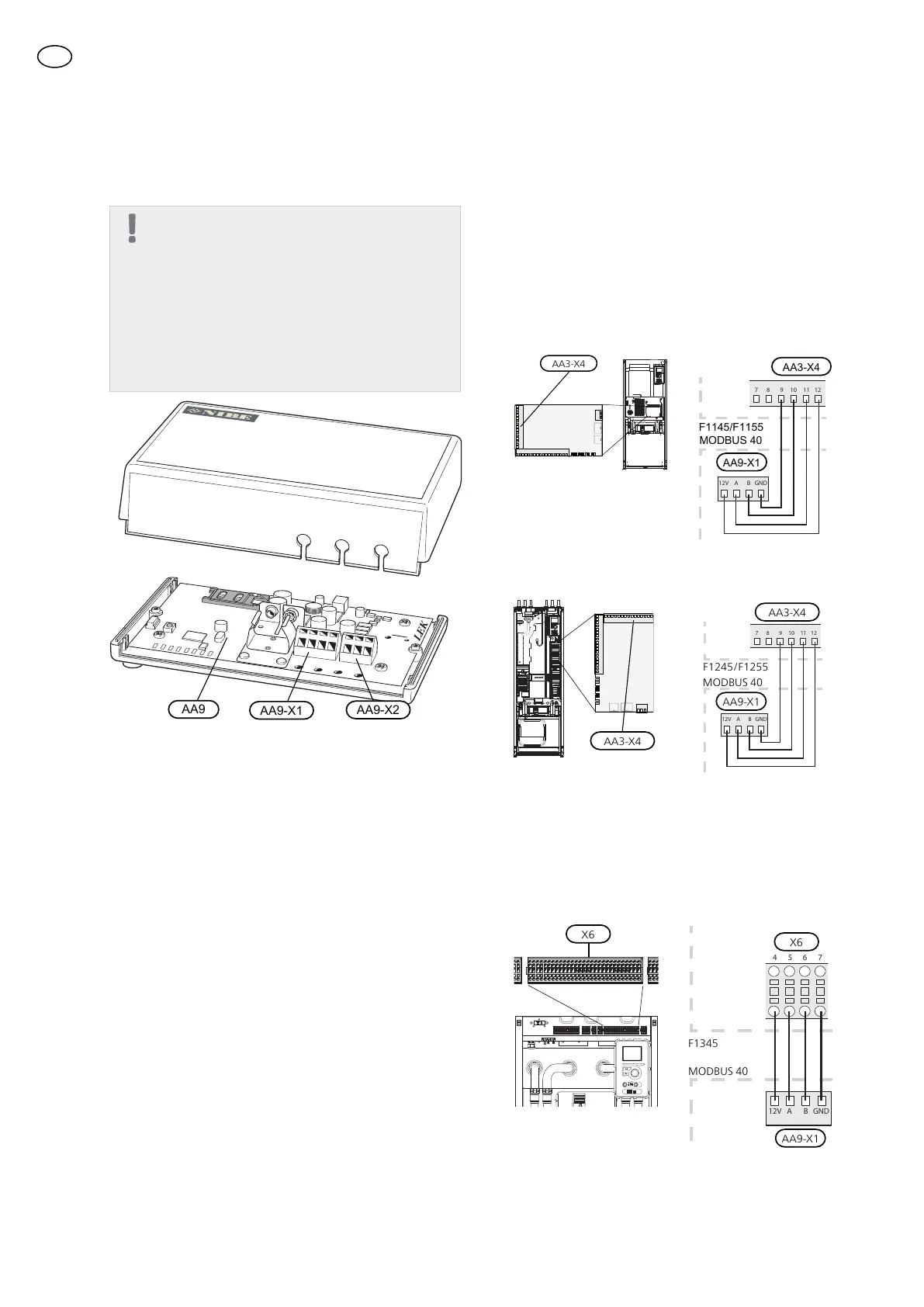

Anschluss an Wärmepumpe/Inneneinheit
Solewärmepumpen
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Anschlussklemme X4:9-12 an der Eingangs-
platine (AA3) in der Wärmepumpe bzw. im Innenmodul
verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F1145/F1155
12V A B
GND
12
1110987
AA3-X4
MODBUS 40
F1145/F1155
AA9-X1
AA3-X4
F1245/F1255
12V A B
GND
12
1110987
AA3-X4
AA9-X1
F1245/F1255
MODBUS 40
AA3-X4
F1345
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Klemme X6:4-7 in der Wärmepumpe ver-
bunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
6 74 5
F1345
E
xternt
12V A B GND
X6
MODBUS 40
F1345
AA9-X1
LEK
X6
22
DE
