Nibe MODBUS 40 - Ohjausyksikkö SMO 40; Useampia lisävarusteita yhdessä MODBUS 40:n kanssa

VVM 500
12V A B
GND
12
1110987
VVM 500
AA3-X4
AA9-X1
MODBUS 40
APH
VVM 500
AA3-X4
Ohjausyksikkö SMO 40

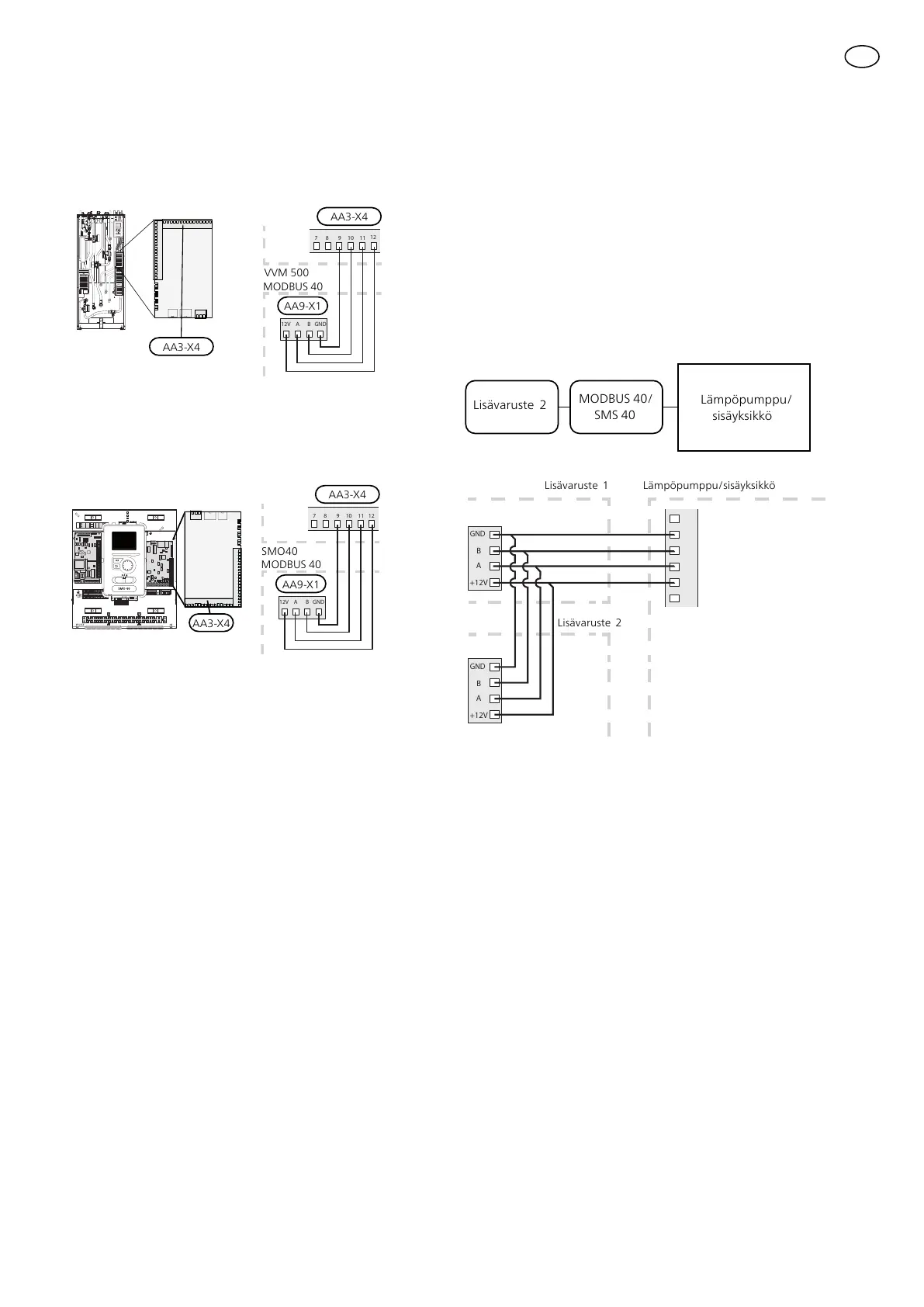

MODBUS 40 kytketään tulokorttiin (AA3) SMO 40:ssa.
Käytä kaapelia LiYY, EKKX tai vastaava.
12V A B
GND
12
1110987
SMO40
AA3-X4
AA9-X1
MODBUS 40
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
AA3-X4
Useampia lisävarusteita yhdessä MODBUS 40:n
kanssa
Jos muita lisävarusteita kytketään yhdessä MOD-
BUS 40,:n kanssa, MODBUS 40:n on oltava ensimmäi-
nen lämpöpumpun/sisäyksikön liitinrimaan kytkettävä
yksikkö.
Liitäntä yksikköön/yksiköstä SMS 40/MODBUS 40 ta-
pahtuu liittimessä AA9:X1.
Enintään kaksi yksikköä voidaan kytkeä lämpöpump-
puun/sisäyksikköön.
Lämpöpumppu/
sisäyksikkö
MODBUS 40/
SMS 40
Lisävaruste 2
Tillbehör_singular = translation hint, 2 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
Lisävaruste 2
Lisävaruste 1
Lämpöpumppu/sisäyksikkö
Tillbehör_singular = translation hint, 1&2 =
value
33
FI
