Nibe MODBUS 40 User Manual

Anslutning till Modbus-master

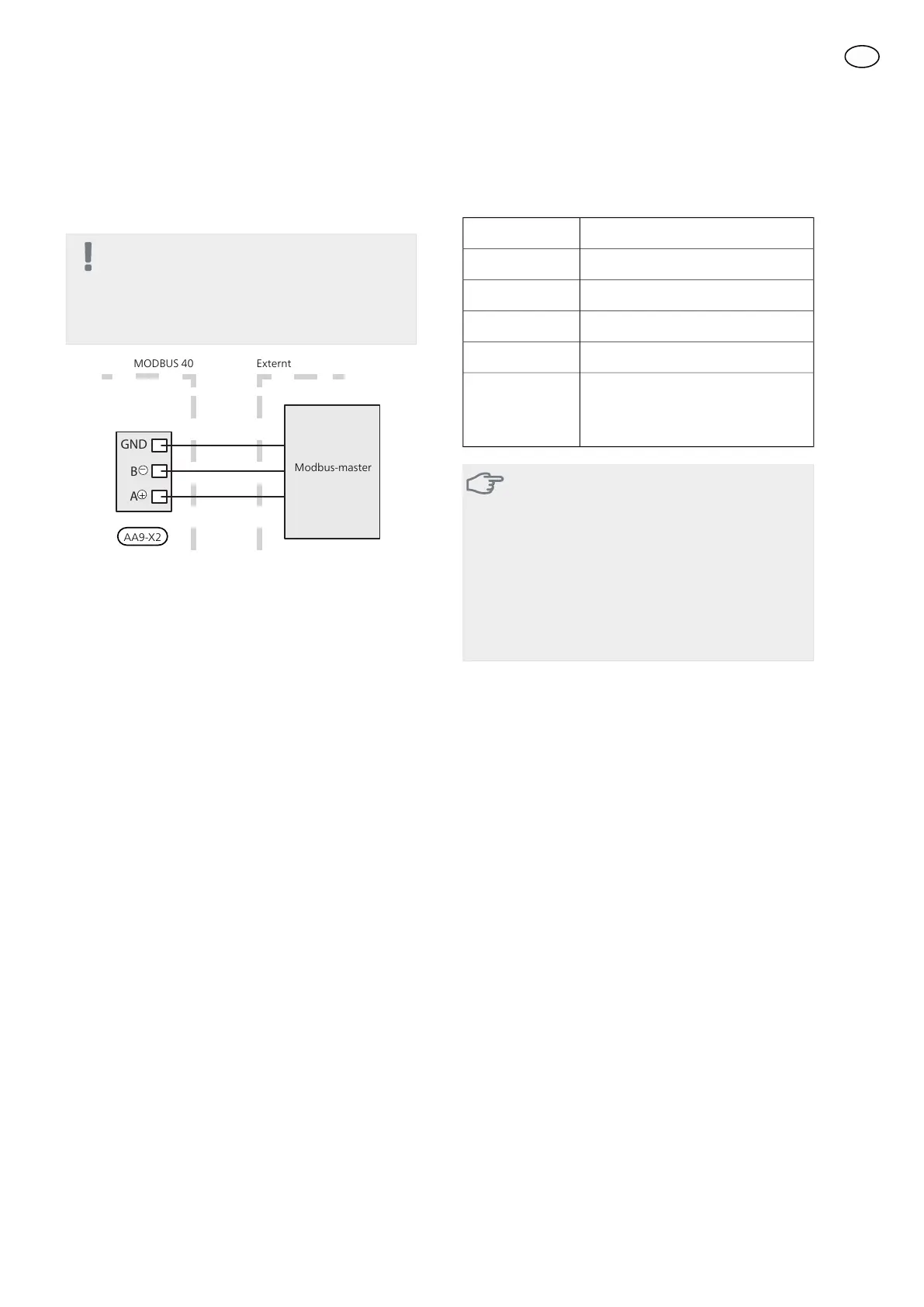

Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstan-
darden RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
EXTERNTMODBUS 40
A
B
GND
MODBUS 40
Externt
Modbus-master
AA9-X2
_
+
Inställningar
Modbus Master
RTUMetod
9600 baudHastighet
8 bitarOrdlängd
IngenParitet
1Stoppbitar
Fast 0x01 till och med Modbus 7.Adress
Valbar 1 - 247 från och med Modbus
10.
TÄNK PÅ!
Programvaruversion Modbus 10 krävs för att
kunna hantera valbar adress.
Värmepumpens/inomhusmodulens mjukvara
skall vara programvaruversion 5539 (4150R7
för NIBE F1345) eller senare. Om så inte är fal-
let, ska en uppdatering av mjukvaran göras.
Uppdatering finns tillgänglig på
www.nibe.se/programvara, alternativt på USB-
minne.
Värmepump/inomhusmodul
1.
Starta värmepumpen/inomhusmodulen och välj
MODBUS 40 i meny 5.2 "Systeminställningar"
(meny 5.2.4 för NIBE F1345, VVM 310, VVM 320,
VVM 325 och VVM 500).
2.
Ställ in adressen till MODBUS 40 i meny 5.3.11.
(Denna meny är bara synlig om MODBUS 40 har
programvaruversion Modbus 10 eller senare)
7
SE
