5 – Polski
Polski
3 - WSKAZÓWKI NA WYŚWIETLACZU I ICH
ZNACZENIE

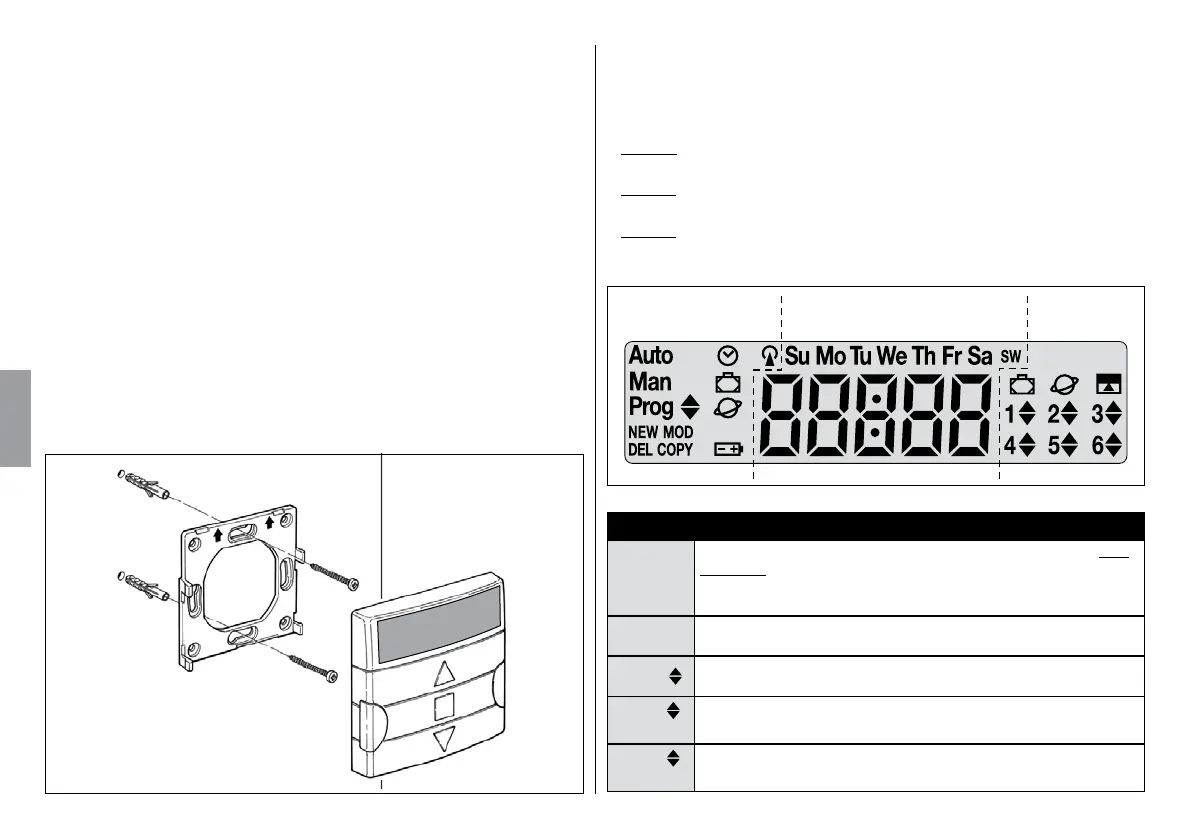

Na poniższym rysunku przedstawiono wskazówki i symbole, które mogą się pojawić
na wyświetlaczu nadajnika, w zależności od wykonywanego działania.
• Strefa 1: symbole, które wyświetlają tryby funkcjonowania i typologie programo-
wania.
• Strefa 2: symbole, które wyświetlają zegar tygodniowy, wartość parametrów pod-
stawowych i ewentualne komunikaty błędu.
• Strefa 3: symbole identyfikujące kanały nadawcze (lub „grupy”) i „funkcje specjal-
ne”, które zostały aktywowane w trakcie zdarzeń.
Strefa 1 Strefa 3Strefa 2
TABELA A - Lista symboli w Stree 1
Auto
• Jeżeli napis miga: wskazuje to, że wyświetlacz wyświetla „stro-
nę główną” (rozdział 4). Zaleca się rozpoczęcie pracy z tej strony.
• Jeżeli napis się nie porusza: wskazuje to, że nadajnik funkcjo-
nuje w trybie „Automatycznym” (rozdział 9 - B).
Man
Gdy napis się nie porusza, wskazuje to, że został wyłączony tryb
„Automatyczny” (rozdział 9 - D).
Prog
Wskazują, że w programowaniu jest obecne „zdarzenie” (roz-
dział 7).
Prog
NEW
Wskazują, że w programowaniu jest obecne „nowe zdarzenie”
(Procedura 6).
Prog
MOD
Wskazują, że w programowaniu jest obecna „zmiana zdarzenia”
(Procedura 7).
2.3 - Montaż uchwytu nadajnika
• Uchwyt nadajnika należy zamontować na pionowej ścianie.
• Montaż musi być wykonany w strefie chronionej. Nie montować uchwytu na ze-
wnątrz lub w strefach zagrożonych występowaniem niesprzyjających warunków
pogodowych.
• Uchwyt nadajnika musi być ustawiony na wysokości 1,5m od podłoża.
• Przed przymocowaniem uchwytu nadajnika na stałe, ustawić tymczasowo nadaj-
nik w miejscu montażu jego uchwytu i wysłać polecenie do wszystkich automatyk,
upewniając się, że otrzymały one przesłane polecenie.
Uwaga! – Zasięg nadajników i zdolność odbioru odbiorników mogą zależeć w du-
żym stopniu od obecności innych urządzeń (na przykład: alarmów, słuchawek ra-
diowych, itp.) pracujących w tej samej strefie i na tej samej częstotliwości. W takim
przypadku, producent nie może udzielić żadnej gwarancji na rzeczywistą wielkość
zasięgu urządzeń. W celu ograniczenia tego ryzyka, nie należy umieszczać nadaj-
nika w pobliżu metalowych konstrukcji lub bezpośrednio, na styku z nimi: może to
ograniczyć jego zasięg. Również zużycie baterii może być przyczyną ograni-
czenia zasięgu radiowego o 20, 30%.
• Po sprawdzeniu prawidłowego funkcjonowania nadajnika, należy przymocować
uchwyt na st
ałe, przy użyciu śrub i kołków przedstawionych na rysunku obok.
