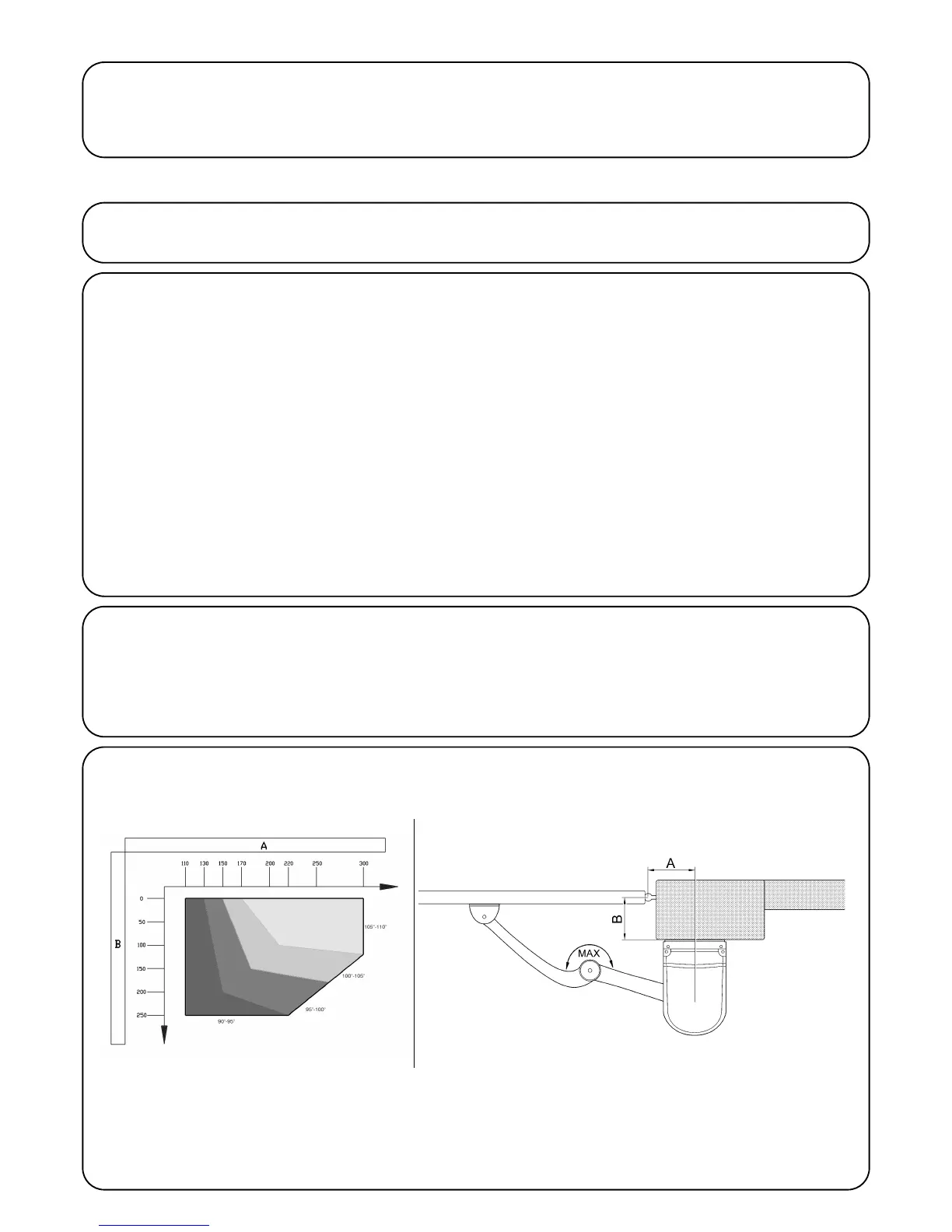

2.3) Mocowanie (Rys. 5)
Mocowanie wsporników wykonać następująco:
1. Sprawdzić, na podstawie kąta otwarcia skrzydła, czy możliwe jest uzyskanie wartości umieszczonych w Tab. 1
2. Zmierzyć na słupku wartość “A”.
3. Na podstawie wartości “A” i kąta otwarcia skrzydła w tabeli można odczytać dopuszczalne wartości “B” z Tab. 1. Na przykład:, gdy
“A” jest równe 100mm i gdy chcemy otrzymać kąt otwarcia =100, to “B” powinno wynosić około 180mm.
32
2.1) Kontrola Wstępna
Przypominamy, że POP jest urządzeniem napędowym do bramy,
wydajnym i pewnym, ale nie usuwa wad spowodowanych błędnym
zainstalowaniem czy źle wykonanymi czynnościami konserwacyjnymi.
Przed przystąpieniem do instalacji napędu należy sprawdzić
prawidłowość konstrukcji bramy, czyli czy odpowiada ona aktualnie
obowiązującym normom. W szczególności sprawdzić czy:
• opakowanie siłownika nie jest naruszone i czy zawiera elementy
przedstawone na rys. 1:
oNr.1 cz. PP7024
oNr.1 cz. PP7224
oNr.2 cz. Proste ramię
oNr.2 cz. Wygięte ramię
oNr.2 cz. Wspornik siłownika
oNr.1 cz. Skrzynka z akcesoriami
oNr.1 cz. Skrzynka elektroniki “Openkit”,
• przy otwieraniu i zamykaniu bramy nie ma punktów
nadmiernego tarcia,
• brama jest wyważona, czyli zatrzymana w jakimkolwiek punkcie
nie porusza się,
• miejsce gdzie ma być zamocowany siłownik jest bezpieczne i
odpowiednie dla pracy montera,
• miejsce na zainstalowanie siłownika jest odpowiednie dla jego
wymiarów (Rys. 2),
• sprawdzić czy miejsca, gdzie będą przymocowane poszczególne
urządzenia są zabezpieczone przed przypadkowymi uderzeniami
i czy powierzchnie montażu są solidne,
• sprawdzić czy powierzchnie, gdzie zamocowane zostaną
fotokomórki są płaskie i gwarantujące prawidłowe ustawienie
pomiędzy TX i RX,
•
sprawdzić czy ruch ramienia nie będzie niczym ograniczony (Rys. 3).
2.2) Instalacja typowa (Rys. 4)
1. Siłownik POP “PP7024”
2. Siłownik POP “PP7224”
3. Fotokomórka
4. Antena
5. Lampa sygnalizacyjna
6. Przełącznik kluczowy
7. Kolumna na fotokomórkę (opcjonalna)
8. Linia elektryczna zasilająca.
1) Opis produktu
POP jest siłownikiem do bram skrzydłowych o średnich i małych
rozmiarach. Służy do automatyzacji bram skrzydłowych przy
długości maksymalnej skrzydła do 2m i ciężarze skrzydła do
200kg. Silnik wykonany jest w dwóch wersjach:
• PP7024 z wbudowaną centralą sterującą z zasilaniem 230V
(W wersji PP 7024/V1 zasilanie 120V)
• PP7224 bez centrali sterującej z siłownikiem PP07224, który
podłącza się do centrali sterującej PP7024.
Pamiętać należy, że instalacja musi być wykonywana wyłącznie
przez doświadczony i wykwalifikowany personel zgodnie z
instrukcjami umieszczonymi w rozdziale "OSTRZEŻENIA".
2) Instalowanie
Tab. 1 Rys. 5
