2.2) Tipičan sustav

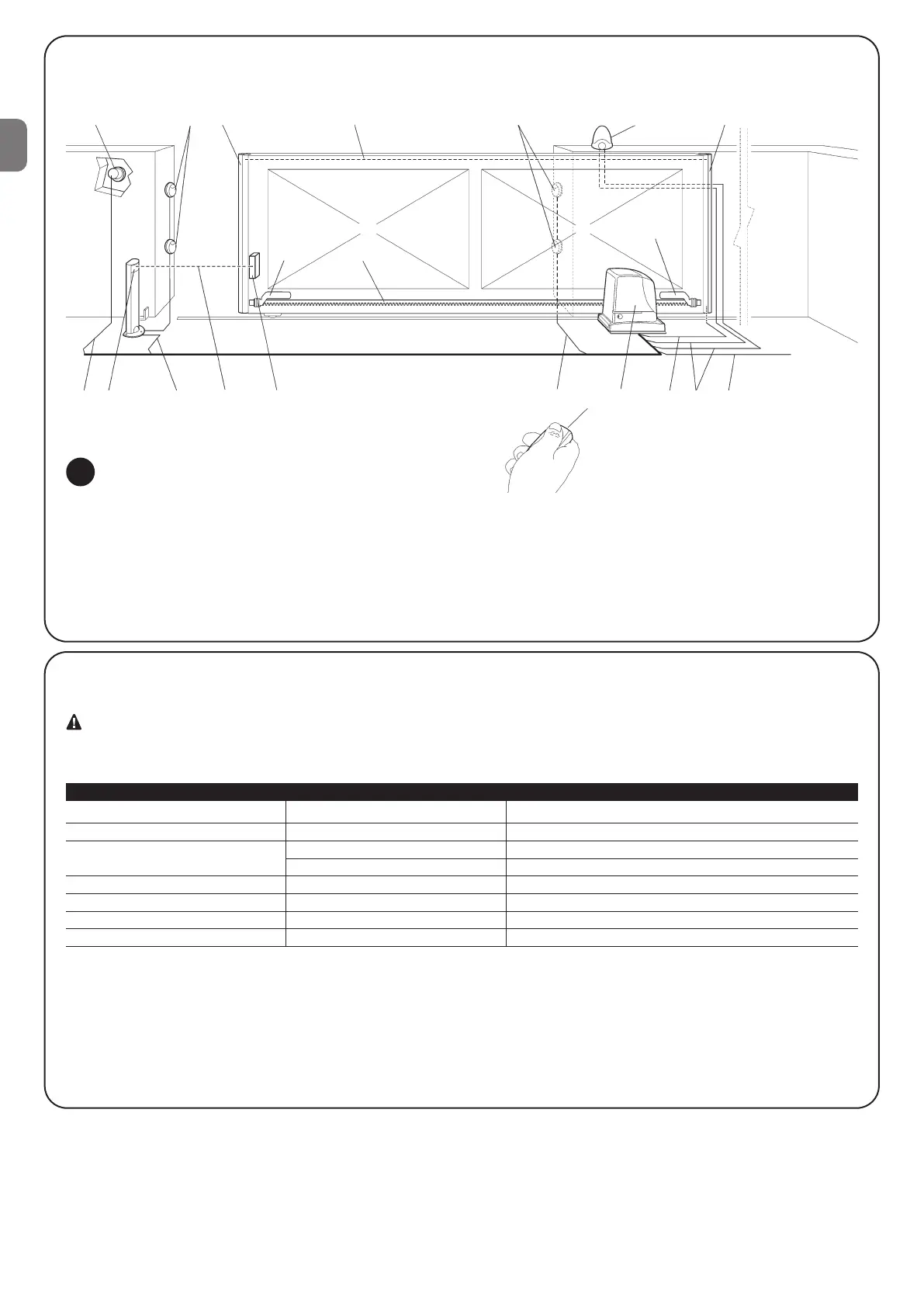

Na slici 2 vidi se tipičan sustav automatizacije kliznih dvorišnih vrata motoreduktorom RUN.
2
1 Selektor s ključem
2 Prijemnik FT210B
3 Fotoćelije
4 Odašiljač FT210B
5 Primarni pomični rub
6 Poluga granične sklopke „Otvoreno”
7 Zupčasta letva
8 Trepćuće svjetlo s ugrađenom antenom
9 RUN
10 Poluga granične sklopke „Zatvoreno”
11 Sekundarni pomični rub (opcijski)
12 Radioodašiljač
2.3) Popis kabela
U tipičnom sustavu na slici 2 vide se i kabeli potrebni za spajanje različitih uređaja; u tablici 5 navode se karakteristike kabela.
Korišteni kabeli moraju biti prikladni načinu ugradnje; na primjer, savjetujemo kabel tipa H03VV-F za polaganje u unutarnjim
prostorima ili H07RN-F za vanjsko polaganje.
Napomena 1: ako je kabel za napajanje duži od 30m, mora imati veći presjek na primjer 3x2,5mm
2
i u blizini jedinice za automatizaciju treba
osigurati zaštitno uzemljenje.
Napomena 2: ako je kabel „BLUEBUS” duži od 30m – do najviše 50m, potreban je kabel 2x1mm
2
.
Napomena 3: dva kabela 2x0,5mm
2
mogu se zamijeniti samo jednim kabelom 4x0,5mm
2
.
Napomena 4: ako ima više rubova, vidjeti preporučeni način spajanja u odlomku „7.3.2 Ulaz za STOP”.
Napomena 5: za spajanje pomičnih rubova na klizna krila treba rabiti odgovarajuće uređaje koji omogućavaju spajanje čak idok je krilo u
pokretu; na slici se vidi uporaba fotoćelije FT210B.
Spoj Tip kabela Maksimalna dopuštena dužina
A: Električni vod 1 kabel 3x1,5mm
2
30m (napomena 1)
B: Trepćuće svjetlo s antenom 1 kabel 2x0,5mm
2
20m
1 oklopljeni kabel tipa RG58 20m (savjetuje se manje od 5m)
C: Fotoćelije 1 kabel 2x0,5mm
2
30m (napomena 2)
D: Selektor s ključem 2 kabela 2x0,5mm
2
(napomena 3) 50m
E: Spoj između 2 pomična ruba 1 kabel 2x0,5mm
2
(napomena 4) 20m
F: Spoj pomičnih rubova 1 kabel 2x0,5mm
2
(napomena 5) 30m
Tablica 5: popis kabela
