3.3) Pričvršćivanje poluge granične sklopke kod verzija s blizinskom induktivnom graničnom sklopkom
8. Kliznite krilo i, služeći se i dalje zupčanikom kao referencijom,
pričvrstite ostale elemente zupčaste poluge.
9. Odrežite višak zupčaste poluge u krajnjem dijelu.
10. Više puta otvorite i zatvorite krilo te provjerite je li zupčasta poluga
poravnata sa zupčanikom uz maksimalno odstupanje 5 mm i
poštuje li se po cijeloj dužini između zupčanika i zupčaste poluge
zračnost 1÷2mm.
11. Snažno zategnite pričvrsne matice motoreduktora i uvjerite se da je
on dobro učvršćen za tlo; pokrijte pričvrsne matice odgovarajućim
čepovima kao na slici 10.
12. Pričvrstite polugu granične sklopke kao što se opisuje u nastavku
(kod verzija RUN1800P i RUN2500P poluge pričvrstite kao u
odlomku „3.3 Pričvršćivanje poluge granične sklopke kod verzija s
blizinskom induktivnom graničnom sklopkom”):
• Ručno dovedite krilo u otvoreni položaj ostavljajući najmanje
2-3cm do mehaničkog graničnika.
• Kliznite polugu po zupčastoj poluzi u smjeru otvaranja sve
dok granična sklopka ne intervenira. Zatim pomaknite polugu
najmanje 2cm prema naprijed pa odgovarajućim zatičnim vijcima
blokirajte polugu na zupčastoj poluzi kao na slici 11.
• Istu radnju izvršite i za graničnu sklopku za zatvaranje.
13. Blokirajte motoreduktor kao što se navodi u odlomku „Deblokiranje
i ručno pomicanje” u poglavlju „Upute i upozorenja za korisnika”.

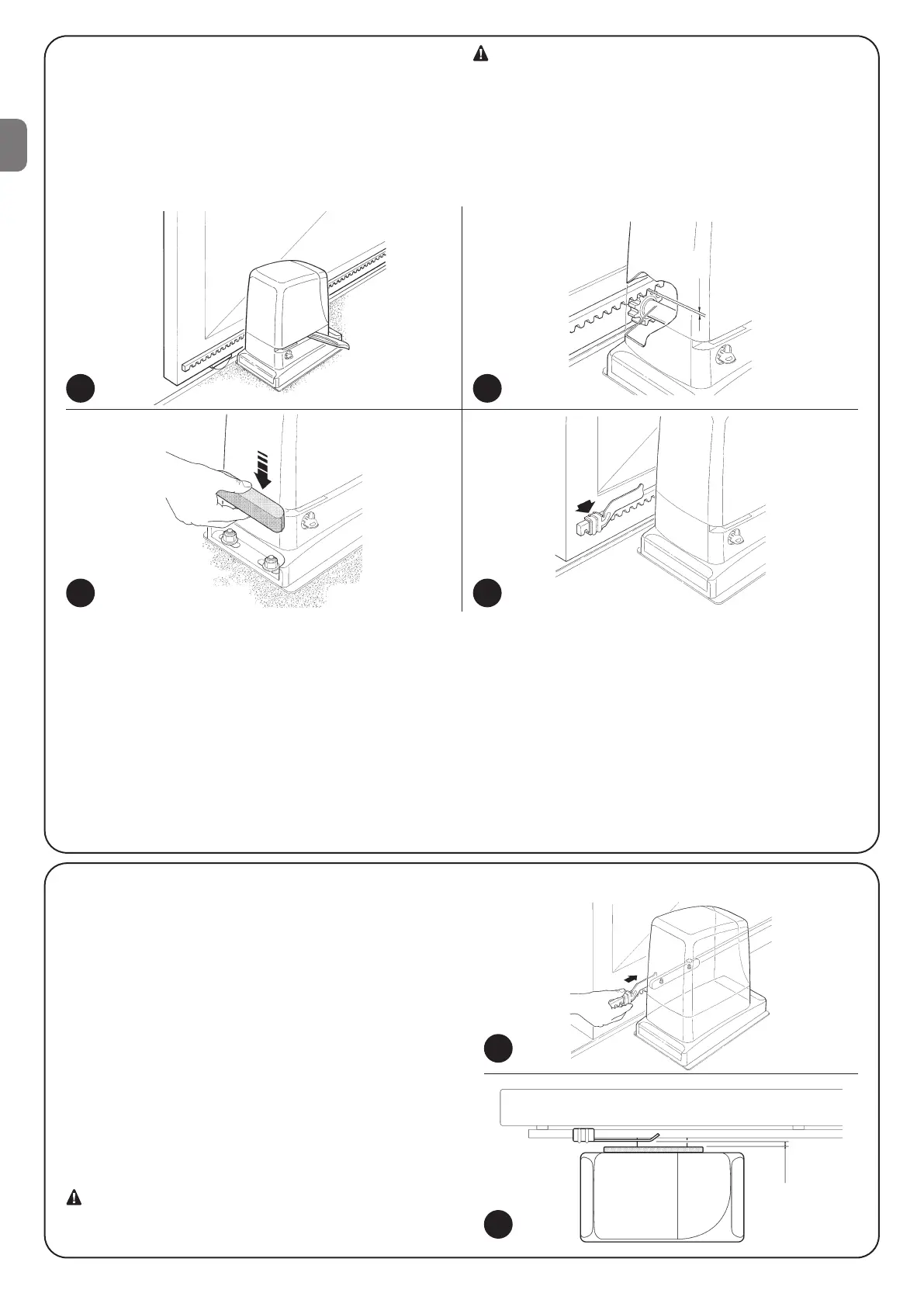

8 9
10 11
6. Deblokirajte motoreduktor kao što se navodi u odlomku
„Deblokiranje i ručno pomicanje” u poglavlju „Upute i upozorenja
za korisnika motoreduktorom RUN”.
7. Potpuno otvorite krilo, položite na zupčanik prvi segment zupčaste
poluge i provjerite podudara li se zupčasta poluga s početkom
krila kao na slici 8. Provjerite je li zračnost između zupčanika i
zupčaste poluge 1÷2mm, zatim prikladnim sredstvima pričvrstite
zupčastu polugu na krilo.
Kako bi se izbjeglo da krilo svojom težinom opterećuje
motoreduktor, važno je da između zupčaste poluge i zupčanika
postoji zračnost od 1÷2mm kao na slici 9.
1÷2mm
Kod verzija RUN1800P i RUN2500P koje se služe blizinskom
induktivnom graničnom sklopkom, polugu granične sklopke treba
pričvrstiti prema opisu u nastavku.
1. Ručno dovedite krilo u otvoreni položaj ostavljajući najmanje
2-3cm do mehaničkog graničnika.
2. Kliznite polugu po zupčastoj poluzi u smjeru otvaranja sve
dok se odgovarajuća LED žaruljica ne ugasi, kao na slici 12.
Zatim pomaknite polugu najmanje 2 cm prema naprijed pa
odgovarajućim zatičnim vijcima blokirajte polugu na zupčastoj
poluzi.
3. Ručno dovedite krilo u zatvoreni položaj ostavljajući najmanje
2-3cm do mehaničkog graničnika.
4. Kliznite polugu po zupčastoj poluzi u smjeru zatvaranja sve dok
se odgovarajuća LED žaruljica ne ugasi. Zatim pomaknite polugu
najmanje 2cm prema naprijed pa odgovarajućim zatičnim vijcima
blokirajte polugu na zupčastoj poluzi.
Udaljenost poluge kod blizinske induktivne granične
sklopke treba biti između 3 i 8mm, kao što se vidi na slici 13.
12
13
3÷8mm
