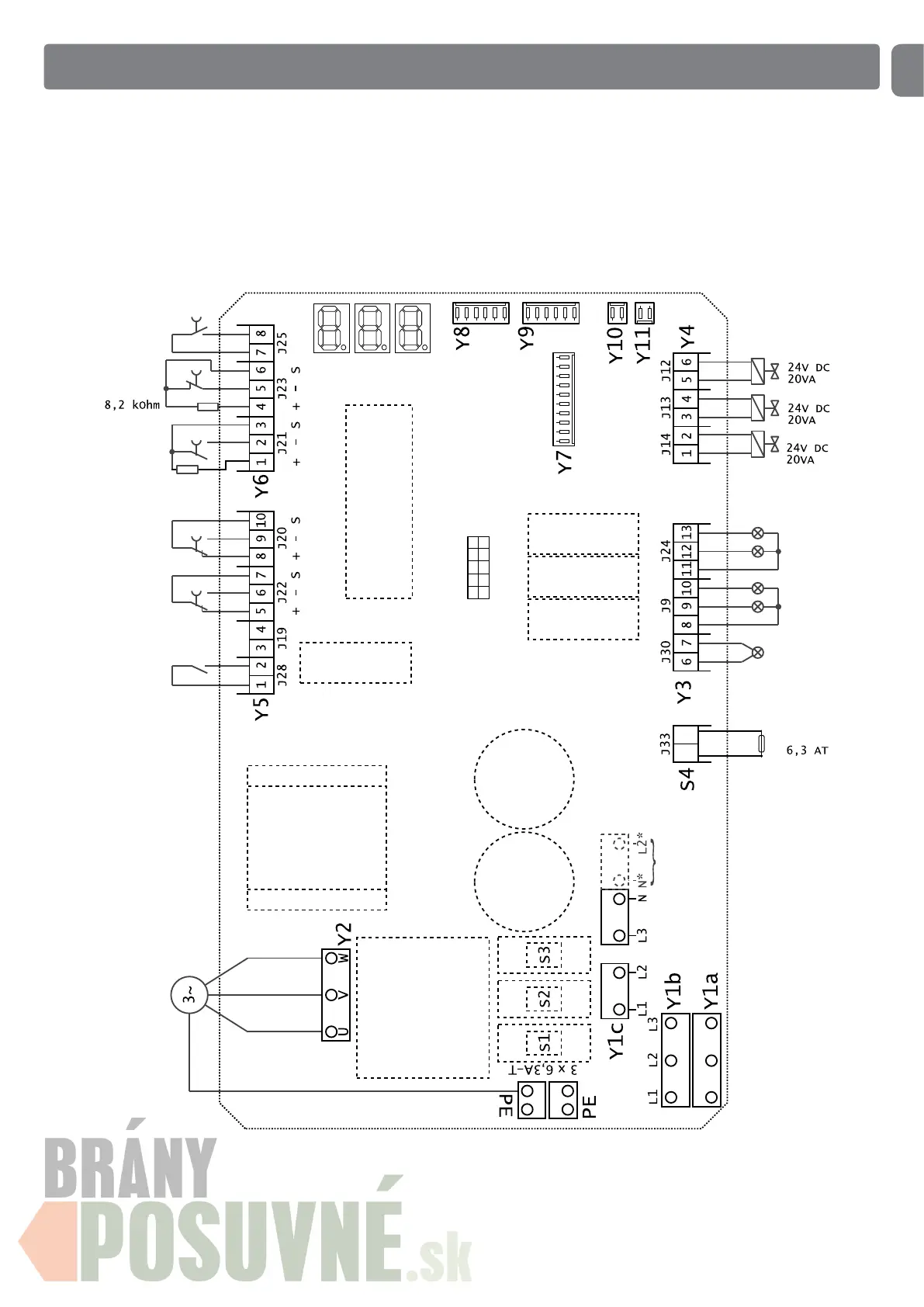

SCHEMA DI COLLEGAMENTO UDL 2
ATTENZIONE:
Con il sensore su
Y6 (4.5.6) è necessario
applicare un ponte
elettrico su Y6 (7.8).
Motore idraulico
Abilitazione
porta a
D-Pro
Automatic
X4/1,2
Rilevatore
veicolo
Cuneo ruota
Rampa di carico
in posizione di
riposo
Abbassamento
forzato
(recinto
di sicurezza)
Abilitazione
rampa di carico
da D-Pro
Automatic
X3/4,6
Connettore modulo di personalizzazione (PEEP)
Connettore modulo master
Connettore LED di servizio Connettore sirena d’allarme
Microprocessore
Relé 4
Relé 3
Relé 2
Relé 1
Connettore moduli
Valvola 3
Valvola 2
Valvola 1
Illuminazione
rampa di carico
Semaforo
esterno
Semaforo
interno
Fusibile
Connettore elementi di comando
Funzione test
