4 – Français
FR

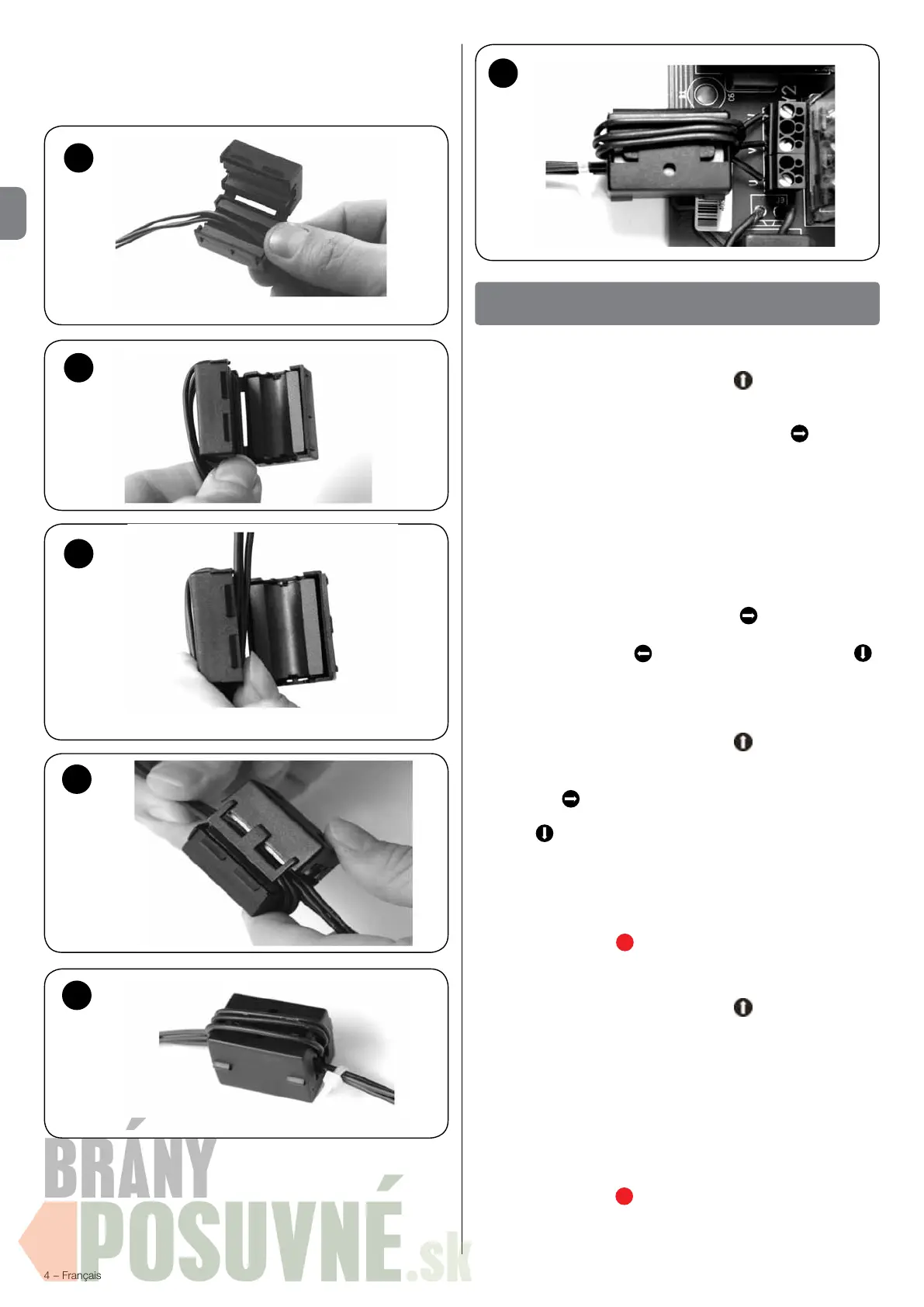

Faire passer le câble PE à côté de la ferrite, sans la traverser !
Raccorder les ls aux bornes du moteur, U, V, W et PE.
Derrière la ferrite, xer les ls à l'aide d'un collier de câblage.
DESCRIPTION DU FONCTIONNEMENT
Commande de la rampe avec ridelle télescopique et des-
cente automatique [P21/P23/P31]
Avec le bouton intégré dans le couvercle
(Rampe montée), la
rampe de chargement en mode homme-mort se soulève.
Après avoir localisé la position optimale, il faut relâcher la touche et,
dans les 2 secondes suivantes, actionner la touche
(extraction
de la ridelle).
Lorsque la ridelle est sortie, il faut relâcher la touche et la rampe
s'abaisse automatiquement sur le bord de chargement du véhicule
de transport accroché (position ottante).
Commande de la rampe avec ridelle télescopique et abaissement
forcé [P32]
Avec le bouton intégré dans le couvercle (Rampe montée), la rampe
de chargement en mode homme-mort se soulève.
Après avoir localisé la position optimale, il faut relâcher la touche et, dans
les 2 secondes suivantes, actionner la touche
(extraction ridelle).
Une fois la ridelle sortie, pour abaisser la rampe, il faut appuyer
brièvement sur la touche
(retour ridelle) ou sur la touche
(rampe descente) an que la rampe s'abaisse jusqu'au bord de
chargement du véhicule de transport accroché (position ottante).
Commande de la rampe avec ridelle télescopique en mode
homme-mort [P33]
Avec le bouton intégré dans le couvercle
(Rampe montée), la
rampe de chargement en mode homme-mort se soulève.
Après avoir localisé la position optimale, il faut relâcher la touche et uti-
liser la touche
(extraction de la ridelle) pour commander la ridelle.
Une fois la ridelle sortie, pour abaisser la rampe, il faut appuyer sur
la touche
(rampe descente) ; de cette façon, la rampe de char-
gement s'abaisse en mode homme-mort jusqu'au bord de charge-
ment du camion accroché.
L'interrupteur de position ottante permet d'activer la fonction de posi-
tion ottante.
Pour faire rentrer la rampe de chargement, il suft d'actionner la
touche AUTORETURN
R
.
La rampe retourne automatiquement à la position de repos.
Commande de la rampe avec ridelle pivotante [P11-P12]
Avec le bouton intégré dans le couvercle
(Rampe montée), la
rampe de chargement en mode homme-mort se soulève.
Dans la position nale supérieure, la ridelle pivotante s'ouvre.
Après l'ouverture de la ridelle pivotante, relâcher le bouton.
À présent, la rampe de chargement s'abaisse automatiquement
jusqu'au bord de chargement du véhicule de transport accroché
(position ottante).
Retour de la rampe avec la ridelle pivotante et/ou télescopique
[P11-P32]
Pour le retour de la rampe de chargement, toujours appuyer sur la
touche AUTORETURN
R
;dans la rampe avec ridelle télescopique,
le retour est automatique, tandis que dans la rampe avec une ridelle
pivotante, le retour peut se produire tant en automatique (P11),
qu'en mode homme-mort (P1-P11).
6
8
7
9
10
11
