4 – Deutsch
DE

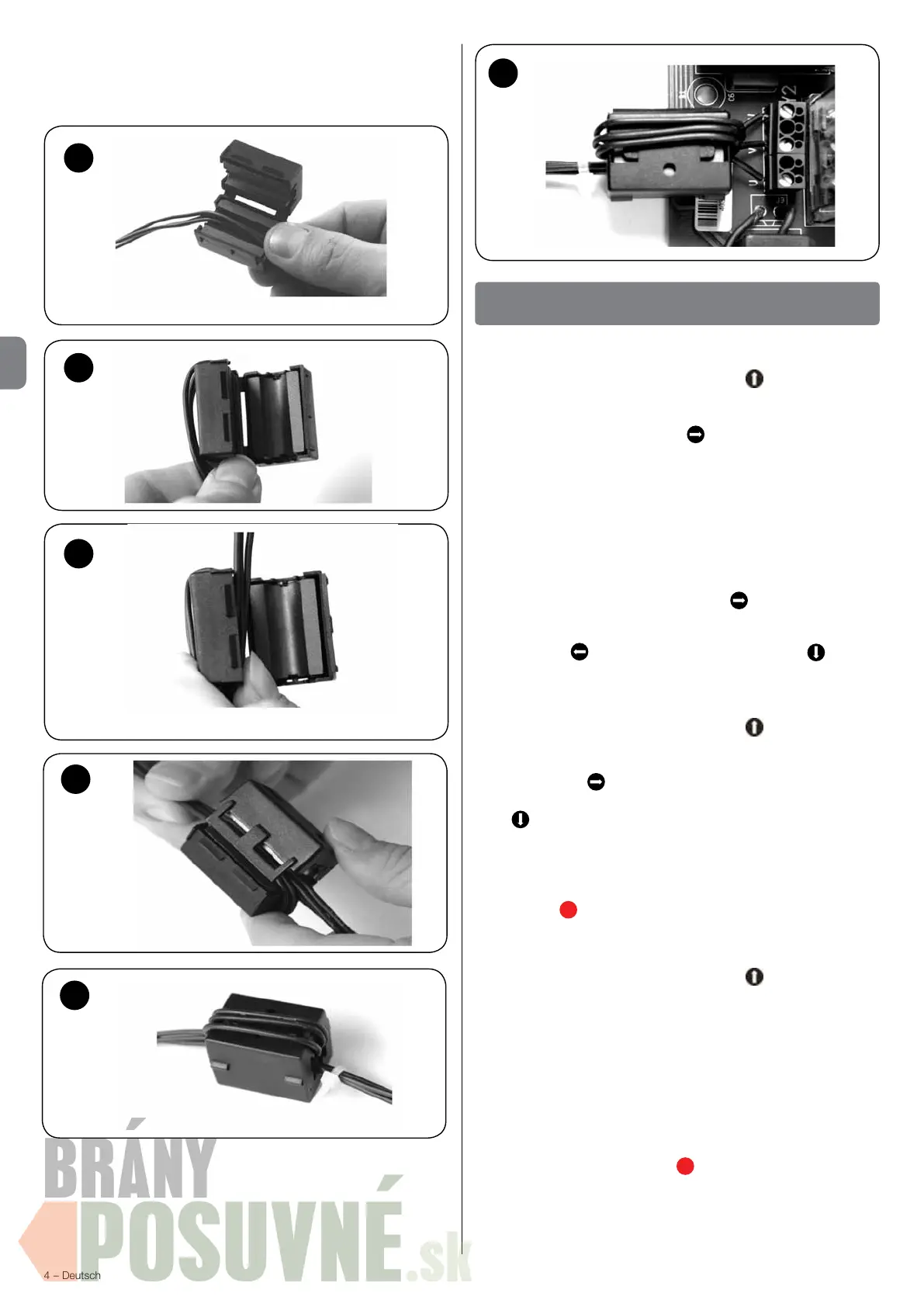

Die Kabel an die Motorklemmen U V W und PE anschließen.
Hinter dem Ferrit die Adern mit einem Kabelbinder xieren.
FUNKTIONSBESCHREIBUNG
Bedienung der Laderampe mit Schiebelippe und automati-
scher Absenkung [P21/P23/P31]
Mit der im Deckel angebrachten Drucktaste
(Rampe AUF) wird
die Laderampe in Totmann nach oben verfahren.
Nach Erkennen der optimalen Position wird der Taster losgelassen und
innerhalb von 2 Sekunden die Taste
betätigt (Lippe ausfahren).
Nach dem Ausfahren der Lippe wird die Taste losgelassen und
die Rampe sinkt automatisch auf die Ladekante des angedockten
Frachtwagens ab (Schwimmstellung).
Bedienung der Laderampe mit Schiebelippe und Zwangsabsenkung
[P32]
Mit der im Deckel angebrachten Drucktaste (Rampe AUF) wird die
Laderampe in Totmann nach oben verfahren.
Nach Erkennen der optimalen Position wird der Taster losgelassen
und innerhalb von 2 Sekunden die Taste
betätigt (Lippe aus-
fahren ).
Nach dem Ausfahren der Lippe muss zum Absenken der Rampe
kurz die Taste
(Lippe einfahren) bzw. die Taste
(Rampe
senken) betätigt werden, danach sinkt die Laderampe auf die Lade-
kante des angedockten Frachtwagens ab (Schwimmstellung).
Bedienung der Laderampe mit Schiebelippe in Totmann [P33]
Mit der im Deckel angebrachten Drucktaste
(Rampe AUF) wird
die Laderampe in Totmann nach oben verfahren.
Nach Erkennen der optimalen Position wird der Taster losgelassen
und mit der Taste
(Lippe ausfahren) die Lippe betätigt.
Nach dem Ausfahren der Lippe muss zum Absenken der Rampe die
Taste
(Rampe senken) betätigt werden, jetzt sinkt die Laderam-
pe im Totmann auf die Ladekante des angedockten LKWs ab.
Über den Schwimmstellungsschalter wird dann die Funktion Schwimm-
stellung eingeschaltet.
Zum erneuten Einfahren der Laderampe braucht nur die Taste AU-
TORETURN
R
gedrückt zu werden.
Die Rampe fährt nun automatisch in Ruhestellung.
Bedienung der Laderampe mit Klapplippe [P11- P12]
Mit der im Deckel angebrachten Drucktaste
(Rampe AUF) wird
die Laderampe in Totmann nach oben verfahren.
In der oberen Endlage erfolgt dann das Ausklappen der Klapplippe.
Nach dem vollständigen Ausfahren der Klapplippe den Taster wieder
loslassen.
Die Laderampe sinkt jetzt automatisch auf die Ladekante des ange-
dockten Frachtwagens ab (Schwimmstellung).
Rückfahrt der Rampe mit Klapp- und/oder Schiebelippe [P11 -
P32]
Das Zurückfahren der Laderampe in die Ausgangsposition erfolgt
über die AUTORETURN-Taste
R
, wobei bei einer Rampe mit
Schiebelippe das Einfahren automatisch erfolgt und bei einer Ram-
pe mit Klapplippe das Einfahren sowohl automatisch P11, als auch
in Totmann P1/P11 erfolgen kann.
Zur automatischen Rückführung in die Ruheposition wird die AU-
TORETURN-Taste kurz betätigt, bei der manuellen Rückfahrt wird
6
8
7
9
10
11
