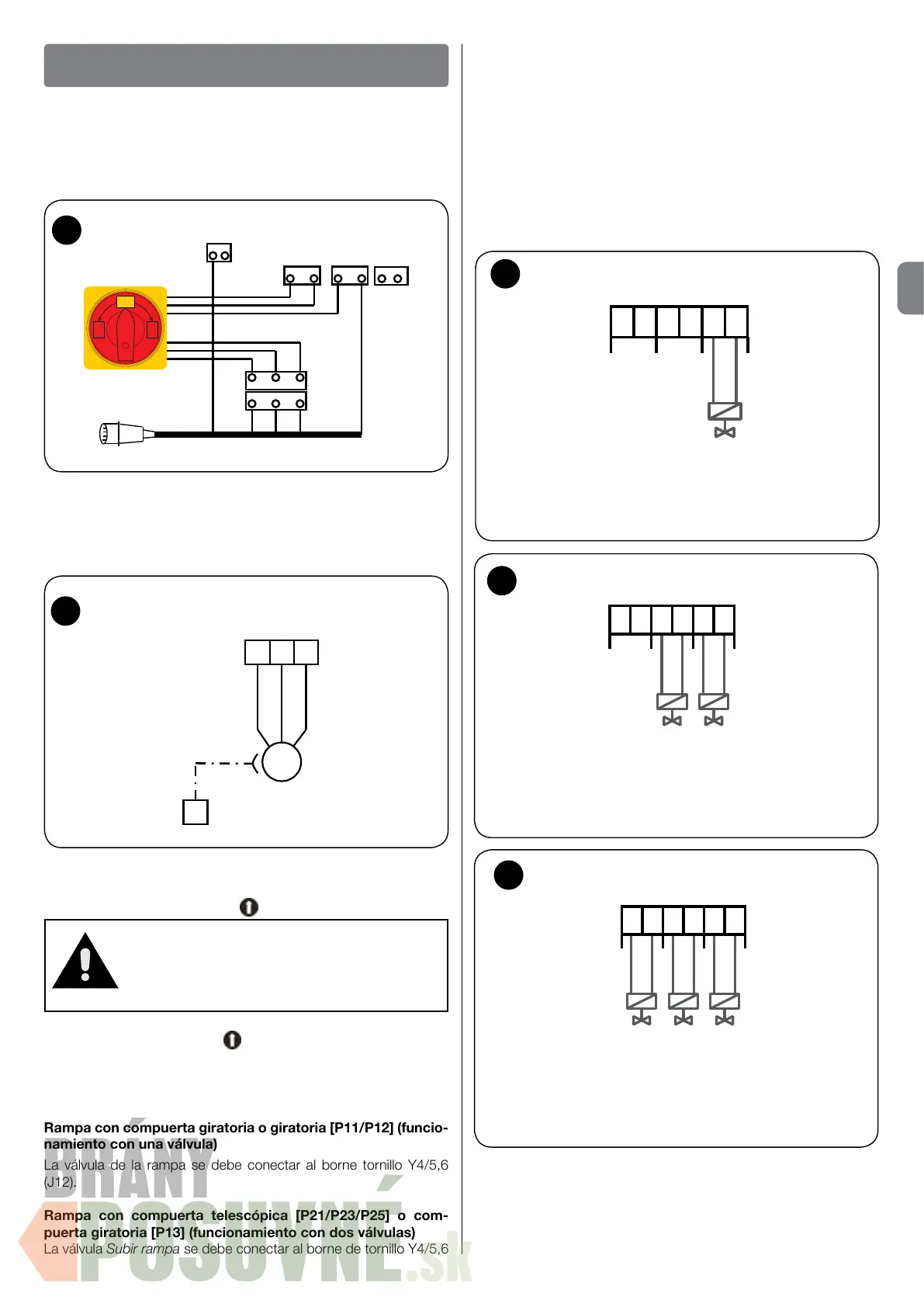

ELEMENTOS DE MANDO Y CONEXIÓN
Conexión de alimentación UDL 2 - (g. 1)
A los bornes Y1a/L1,L2,L3, Y1c/N y PE se conecta una clavija CEE
de 16A.
La conexión de alimentación a UDL 2 se debe realizar mediante un
interruptor principal trifásico, como lo requiere la norma EN 1398.
Conexión del motor hidráulico (g. 2)
El motor hidráulico trifásico se debe conectar a los bornes Y2/U,V,W
y PE.
Si el motorreductor está equipado de conductor neutro, éste se
debe conectar al borne Y1c/N*.
Motor
U
V W
M
3~
PE
Y2
Conexión del motor hidráulico:
2
Control del sentido de rotación.
Después de acoplar el motor hidráulico, es necesario controlar el
sentido de rotación con la tecla
RAMPA ARRIBA.
¡Atención!
Si a la central de mando UDL 2 se conectan
interruptores opcionales (detector de vehículo,
cuña de rueda, barrera de protección o habilitación
de puesta), éstos se deben conectar primero en la
secuencia correcta.
Si cuando se pulsa la tecla Rampa ARRIBA la rampa no se
mueve, es necesario invertir el sentido de rotación del motor hidráu-
lico en correspondencia con el borne Y2.
Conexión de las válvulas hidráulicas (g. 3-5)
Rampa con compuerta giratoria o giratoria [P11/P12] (funcio-
namiento con una válvula)
La válvula de la rampa se debe conectar al borne tornillo Y4/5,6
(J12).
Rampa con compuerta telescópica [P21/P23/P25] o com-
puerta giratoria [P13] (funcionamiento con dos válvulas)
La válvula Subir rampa se debe conectar al borne de tornillo Y4/5,6
1
Y1c
PE
L2L1 L3
Y1b
Y1a
Línea de alimentación CEE 16A
0
I
ON
0
OFF
L2L1 L3
L2L1
N
N
L3
L2
Test
ingresso
Conexión del interruptor principal
(J12) y la válvula Accionar compuerta se debe conectar al borne de
tornillo Y4/3,4 (J13).
Rampa con compuerta telescópica [P31/P32/P33] (funciona-
miento con tres válvulas)
La válvula Subir rampa se debe conectar al borne de tornillo Y4/5,6
(J12), la válvula Extraer compuerta al borne de tornillo Y4/3,4 (J13) y
la válvula Retraer compuerta al borne Y4/1,2 (J14).
Programa test [tSt]
En modo programación, pulsando la tecla en la tapa, es posible
accionar la válvula correspondiente (1-3) o la función motor ON/OFF.
Consultar también PROGRAMACIÓN BÁSICA, más adelante.
3
Válvula de
la rampa
Y4
1
J14
2 3
J13
4 5
J12
6
Conexión válvula - rampa
Válvula
para accionar
la compuerta
Y4
1
J14
2 3
J13
4 5
J12
6
Válvula
para subir
la rampa
Conexión válvulas - doble
4
5
Y4
1
2 3
4 5
6
Válvula
para subir
la rampa
Válvula
para extraer l
a compuerta
Válvula
para entrar
la compuerta
Conexión válvulas - triple
Conexión de la ferrita al cable de conexión del
motor (g. 6-11)
Al cable de conexión del motor es necesario conectar una FERRITA.
Para esto, colocar en la ferrita tres conductores negros -como se
