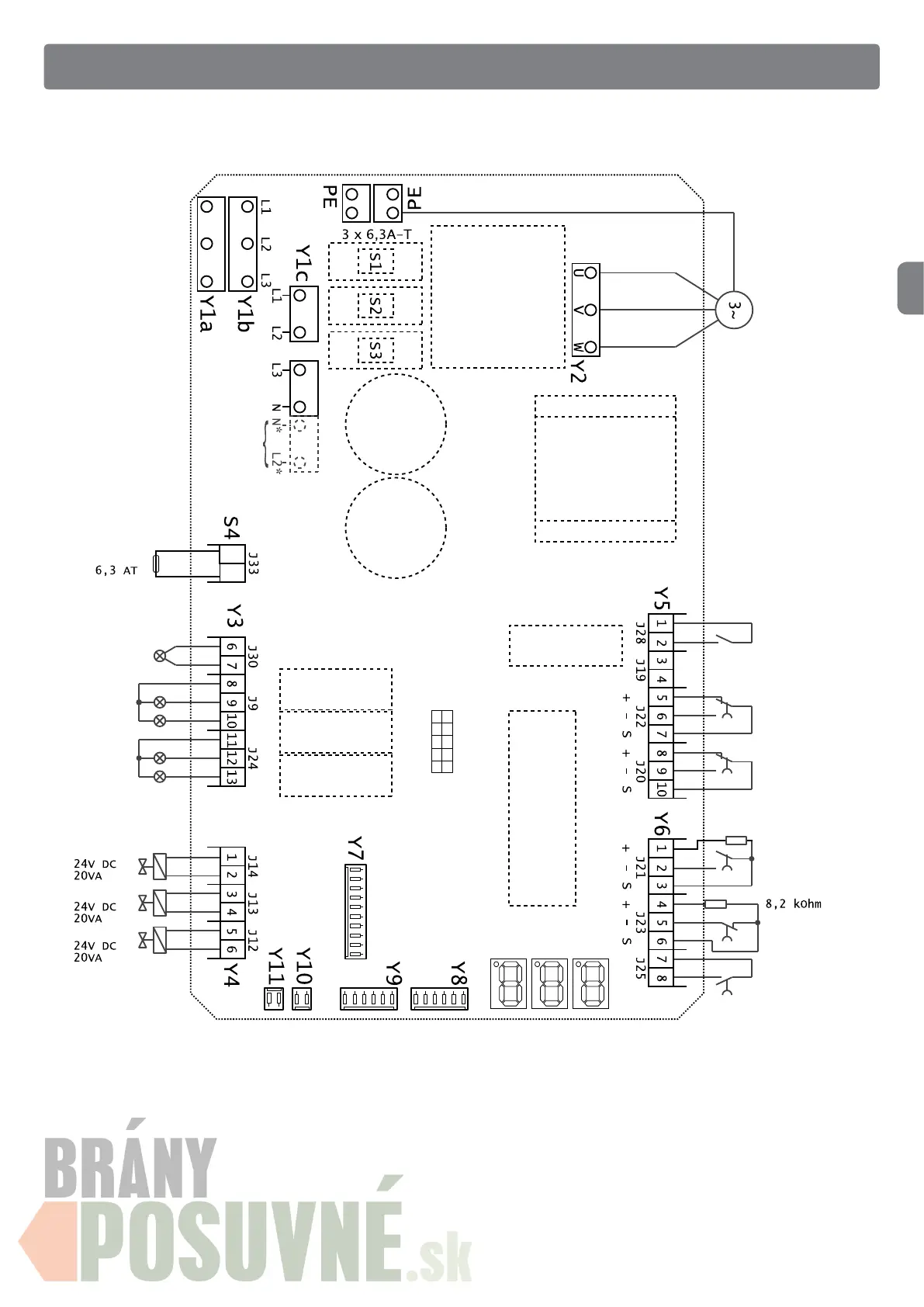

ESQUEMA DE CONEXIÓN UDL 2
ATENCIÓN:
Con el sensor en Y6
(4.5.6) es necesario
aplicar un puente
eléctrico en Y6 (7.8).
Válvula 3
Motor hidráulico
Puerta
Habilitación
UST1-MB
borne X3
(1, 2)
Detección
vehículo
Cuña rueda
Bajada forzada
(protección
de seguridad)
Puente de carga
posición de reposo
Habilitación
puente cargador
UST1-K4
Borne 4, 6
Conector del
módulo de
personalización
(PEEP)
Conector del
módulo master
Conector del LED
de servicio
Conector de la
sirena de alarma
Microprocesador
Relé 4
Función prueba
Relé 3
Relé 2
Relé 1
Connettore
moduli
Válvula 2
Válvula 1
Iluminación
de la rampa
de carga
Semáforo
externo
Semáforo
interno
Fusible
Conector de los
elementos de mando
