4) Programaciones
1. Oprima el botón ■ de un transmisor ya memorizado hasta sentir un tono de aviso
(después de 5 segundos aprox). 5s
2. Oprima lentamente el botón ▲ la cantidad de veces (1, 2 ó 3) igual al nivel deseado. X1= 15 Km/h
X2= 30 Km/h
X3= 45 Km/h
3. Después de un instante, se sentirá el número de tonos de aviso igual al nivel requerido.
X1 X2 X3
4. Oprima el botón ■ para confirmar; 3 tonos de aviso señalan la nueva programación. Para abortar
el procedimiento sin cambiar el nivel anterior, espere 5 segundos como mínimo sin confirmar.

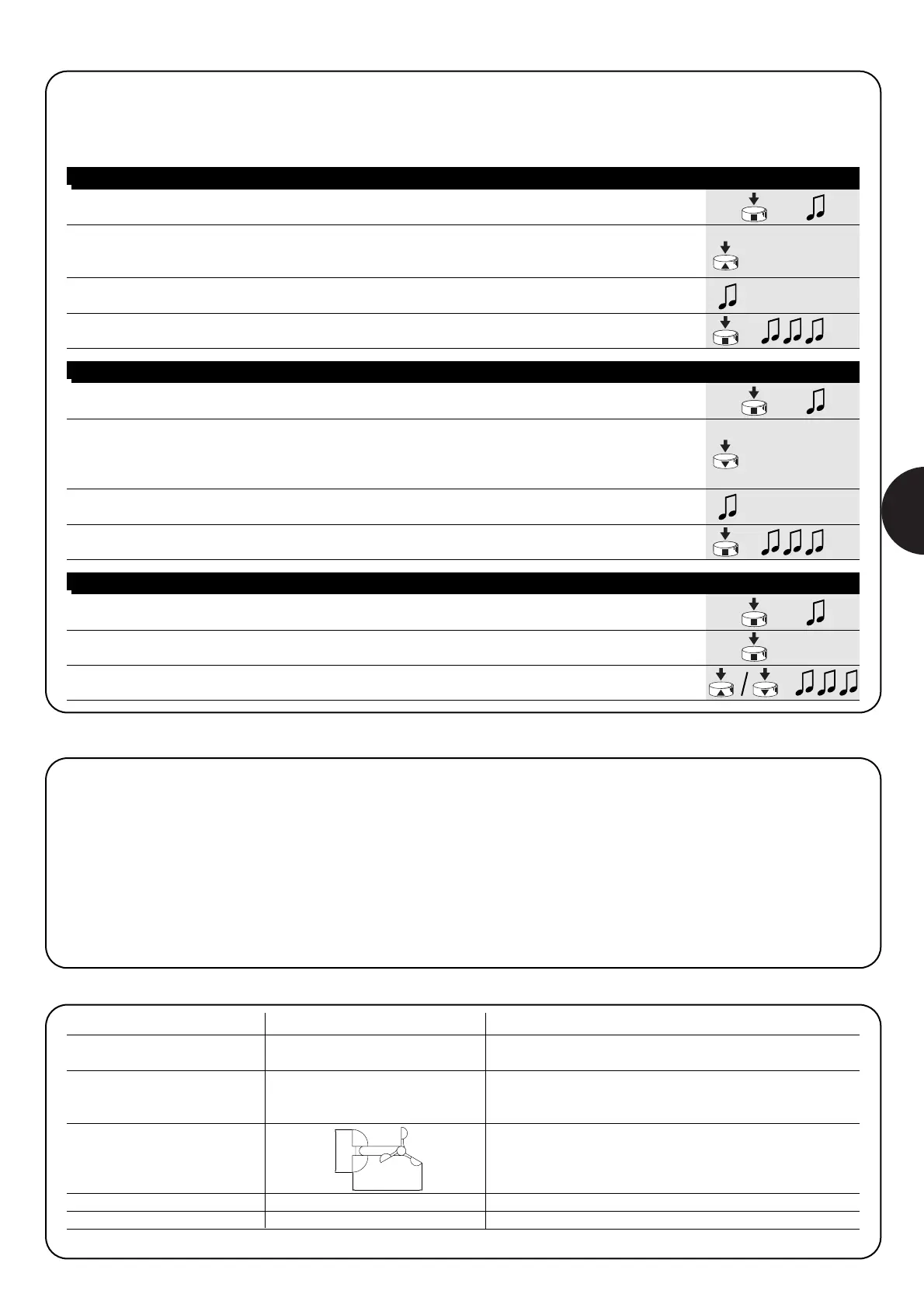

Tabla “A1” Cambio del nivel de accionamiento de la protección “viento” (fig 5) Ejemplo
1. Oprima el botón ■ de un transmisor ya memorizado hasta sentir un tono de aviso
(después de 5 segundos aprox). 5s
2. Oprima lentamente el botón ▼ la cantidad de veces (1, 2 ó 3) igual al nivel deseado. X1= 15 Klux
Oprimiendo 4 veces se memorizará un nivel de luz igual al valor detectado en ese momento. X2= 30 Klux
X3= 45 Klux
X4= Auto
3. Después de un instante, se sentirá el número de tonos de aviso igual al nivel requerido.
X1 X2 X3 X4
4. Oprima el botón ■ para confirmar; 3 tonos de aviso señalan la nueva programación. Para abortar
el procedimiento sin cambiar el nivel anterior, espere 5 segundos como mínimo sin confirmar.
Tabla “A2” Cambio del nivel de accionamiento del sol (fig 6) Ejemplo
1. Oprima el botón ■ de un transmisor ya memorizado hasta sentir un tono de aviso
(después de 5 segundos aprox). 5s
2. Oprima lentamente el botón ■ más de 3 veces.
X3
3. Oprima el botón de la dirección deseada de accionamiento; 3 tonos de aviso indicarán
que la nueva dirección ha sido programada.
Tabla “A3” Cambio de la dirección de accionamiento en caso de lluvia (fig 7) Ejemplo
Los motores y las centrales que utilizan el sensor climático VOLO S o
VOLO SR se accionan cuando se supera el límite programado del sol,
viento y lluvia. Mientras que el límite de la lluvia es único, el nivel de accio-
namiento del sol y del viento se pueden programar en los motores o cen-
trales mediante control remoto.
Para efectuar las programaciones, hay que utilizar un control remoto que
accione el motor o la central.
Incluso si se hace girar el anemómetro a una velocidad supe-
rior al nivel programado, los motores conectados no ejecutan
la “subida” (▲). Controle la tensión que hay en los cables de conexión
del sensor: debe ser de alrededor de 24Vcc. Si se mide un valor dife-
rente, controle las conexiones, controle si el motor está encendido y que
funcione; en el caso de varios motores o centrales conectadas al mismo
sensor, controle que en la conexión se hayan respetado los colores de
los cables o los bornes de la central.
Las conexiones son correctas y se mide una tensión de alre-
dedor de 24Vcc en la conexión del sensor, pero al hacer girar
el anemómetro no se activa la maniobra de subida (▲).
El nivel de accionamiento para la protección viento se debe superar
durante 3 segundos como mínimo; haga girar el anemómetro a una velo-
cidad adecuada; si fuera necesario, pruebe a bajar el límite de acciona-
miento del viento en el motor o en la central.
El control del funcionamiento viento ha dado resultados posi-
tivos, pero no así el control del accionamiento sol.
La maniobra de bajada para sol se acciona sólo 1 vez cuando se supe-
ra el límite configurado durante 2 minutos como mínimo. Pruebe a apa-
gar y encender de nuevo el motor y repita el ensayo; si fuera necesario,
baje el nivel de accionamiento del sol en los motores o centrales.
5) Qué hacer si...
6) Características técnicas
Alimentación 24Vdc con resistencia en serie > 500Ω Utilice sólo motores o centrales adecuados!
Niveles programables en los motores/centrales
Constante del viento (impulsos/s/km/h)
0,25
Niv 1 = 15 Km/h Niv 2 = 30 Km/h Niv 3 = 45 Km/h
Sensor luz 5 ÷ 50 Klux Niveles programables en los motores/centrales
Niv 1 = 15 Klux Niv 2 = 30 Klux Niv 3 = 45 Klux
Niv 4 = auto (imposta soglia con luce corrente)
Medidas y peso W = 120 mm
L = 215 mm
H = 85 mm
Peso = 200 gr
Protección IP IP55
Temperatura de empleo -30 ÷ 70 °C
Nice se reserva el derecho de modificar los productos en cualquier momento.
