Avertissements:
Les capteurs climatiques VOLO S et VOLO SR utilisés avec les moteurs ou
logiques de commande adéquats permettent de gérer de manière automa-
tique la fermeture et l’ouverture de stores, volets roulants, vasistas ou similaires.
Toute autre utilisation est impropre et interdite. Pour l’installation, la maintenan-
ce et les réparations, s’adresser à du personnel technique compétent.
les capteurs VOLO S et VOLO SR contiennent des circuits élec-
troniques qui peuvent être connectés uniquement à des moteurs
ou à des logiques de commande prévus à cet effet; une connexion
erronée peut endommager sérieusement le capteur. Lire les ins-
tructions et contrôler que les moteurs ou les logiques de comman-
de peuvent utiliser les capteurs VOLO.
Les capteurs climatiques VOLO S (vent et soleil) et VOLO SR (vent, soleil
et pluie), utilisés avec les moteurs ou les logiques de commande prévus
à cet effet, permettent d’automatiser le mouvement de stores, volets rou-
lants, vasistas en fonction des conditions atmosphériques détectées: par
exemple, dans le cas d’un store, la présence de soleil commande l’ou-
verture, la présence de vent commande la fermeture tandis que la condi-
tion de pluie (VOLO SR) commande l’ouverture ou la fermeture suivant la
programmation effectuée sur le moteur ou la logique de commande. Le
capteur mesure la vitesse du vent, l’intensité lumineuse et la présence de
pluie et envoie ces informations aux moteurs et aux logiques de com-
mande connectés. Quand la valeur dépasse le niveau programmé dans
les moteurs ou dans les logiques de commande, une commande est
activée, suivant la procédure ci-après:
Vent: Quand le niveau est dépassé pendant au moins 3 secondes, une
commande de “montée” s’active, correspondant à la touche ▲ des
émetteurs, et tout autre mouvement est bloqué tant que le vent ne
redescend pas sous le niveau programmé pendant au moins 1 minute.
Soleil: Le dépassement du niveau “soleil” pendant au moins 2 minutes
commande toujours un mouvement de “descente” (correspondant à la
touche ▼ des émetteurs) ; quand l’ensoleillement descend sous le
niveau programmé pendant au moins 15 minutes, une commande de
“montée” s’active (correspondant à la touche ▲). À la différence de la
protection “vent”, il est toujours possible de commander manuellement
le moteur même après l’intervention du capteur.
Pluie (VOLO SR): Quand le capteur détecte la présence de pluie, il
envoie l’information aux moteurs, ce qui commande un mouvement dans
la direction programmée dans chaque moteur ou logique de commande.
Pour modifier la direction d’intervention “pluie” ou les niveaux d’interven-
tion “soleil” et “vent, voir le chapitre programmations.
1) Description du produit

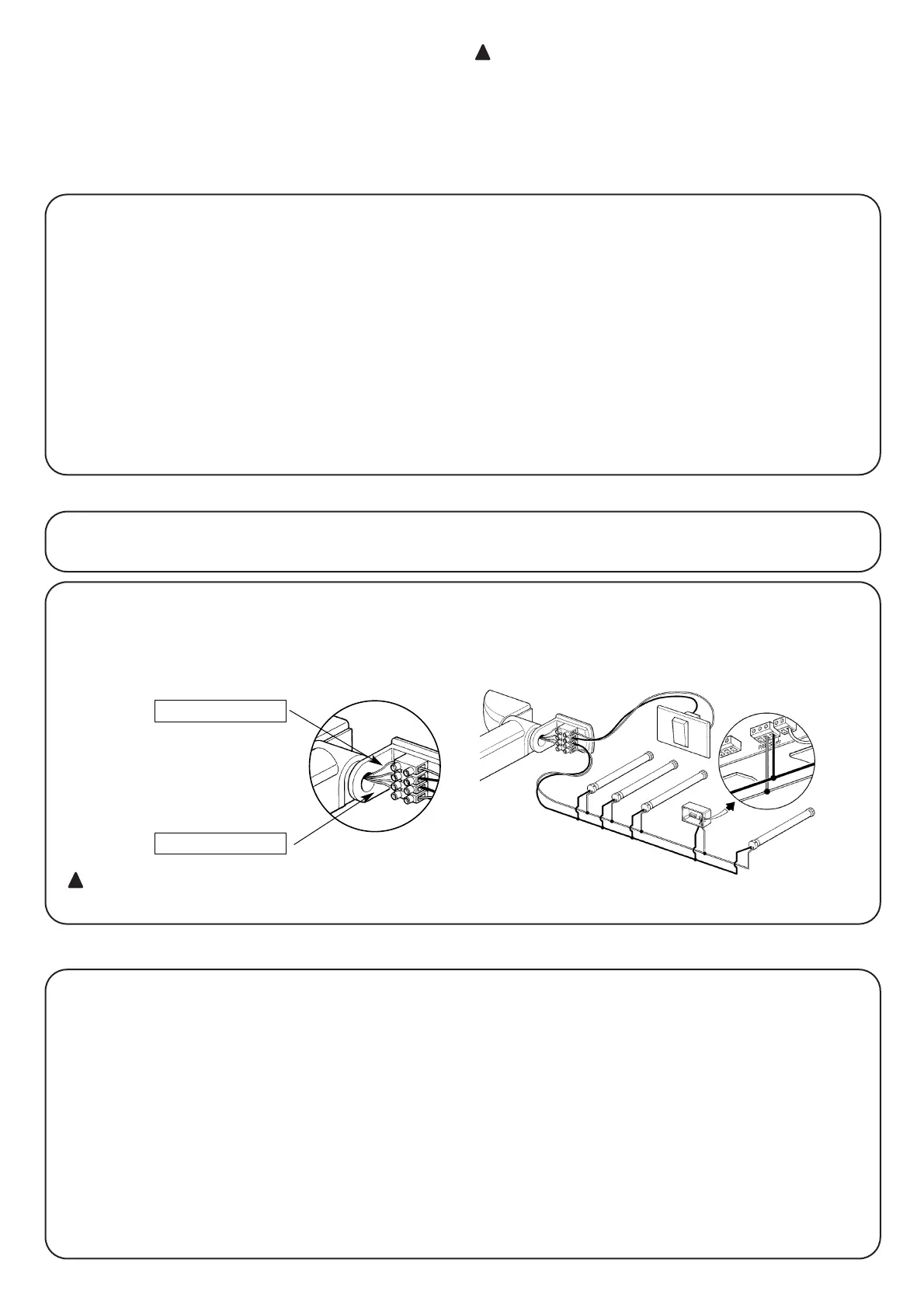

2.1) Branchements électriques
Chaque capteur peut être connecté jusqu’à 5 logiques de comman-
de/moteurs placés en parallèle (respecter la polarité, en connectant
ensemble les fils de la même couleur ou avec les mêmes bornes des
logiques de commande). Le capteur dispose d’une entrée qui désactive
la détection du soleil et de la pluie (la protection “vent” reste toujours acti-
ve). Il est possible d’utiliser un simple interrupteur pour gérer cette fonc-
tion: quand il est fermé, la détection soleil/pluie est désactivée.
L’activation et l’exclusion de l’automatisme soleil/pluie est possible éga-
lement à l’aide des émetteurs ERGO4 et PLANO4.
ATTENTION: VOLO S et VOLO SR peuvent être utilisés seu-
lement avec les moteurs ou logiques de commande adéquats.
Une connexion erronée ou l’utilisation impropre peut endom-
mager sérieusement le capteur.
2) Installation
Pour procéder à l’installation, se référer aux figures 1, 2, 3 et 4. Pour un
fonctionnement correct, nous rappelons que le capteur doit être posi-
tionné en plein soleil et, pour VOLO SR, également dans une zone expo-
sée à la pluie.
3) Essai
Pour vérifier l’installation correcte du capteur, suivre les étapes décrites ci-
après. La description se réfère à l’utilisation d’un moteur pour stores; des pro-
cédures analogues peuvent être utilisées également dans d’autres cas.
Vérification capteur vent:
1. Positionner le store dans un point intermédiaire entre l’ouverture et la fer-
meture
2. Faire tourner l’anémomètre (en utilisant éventuellement un sèche-cheveux)
à une vitesse supérieure au seuil programmé dans le moteur (en usine, le
seuil programmé est de 30 Km/h ce qui correspond environ à 8
tours/seconde)
3. Au bout d’au moins 3 secondes après le dépassement du seuil du vent, une
manœuvre dans la direction correspondant à la touche ▲ des émetteurs
doit commencer. Le store se réenroulera complètement et pendant 1 minu-
te, on ne pourra pas donner d’autres commandes.
Vérification capteur soleil:
1. Couper et redonner l’alimentation au moteur. Positionner le store à un point
à mi-chemin entre la fermeture et l’ouverture.
2. Éclairer le capteur avec une source lumineuse (soleil ou lampe) d’une inten-
sité supérieure au seuil programmé.
3. bout de 2 minutes, une manœuvre correspondant à la touche ▼ des émet-
teurs doit commencer (en usine, le seuil programmé est le niveau 2, cor-
respondant à une journée de grand soleil sans nuages).
Vérification capteur pluie (seulement VOLO SR)
1. Positionner le store à un point à mi-chemin entre la fermeture et l’ouverture.
2. Mouiller le capteur en simulant la condition de pluie.
3. Au bout de quelques secondes, une manœuvre dans la direction program-
mée dans le moteur doit commencer.
Si les niveaux d’intervention “soleil”, “vent” et la direction de protection “pluie”
ne sont pas adaptés à l’application, il est possible de les modifier suivant les exi-
gences. Voir à ce sujet le chapitre programmations.
GRIS
BLEU
