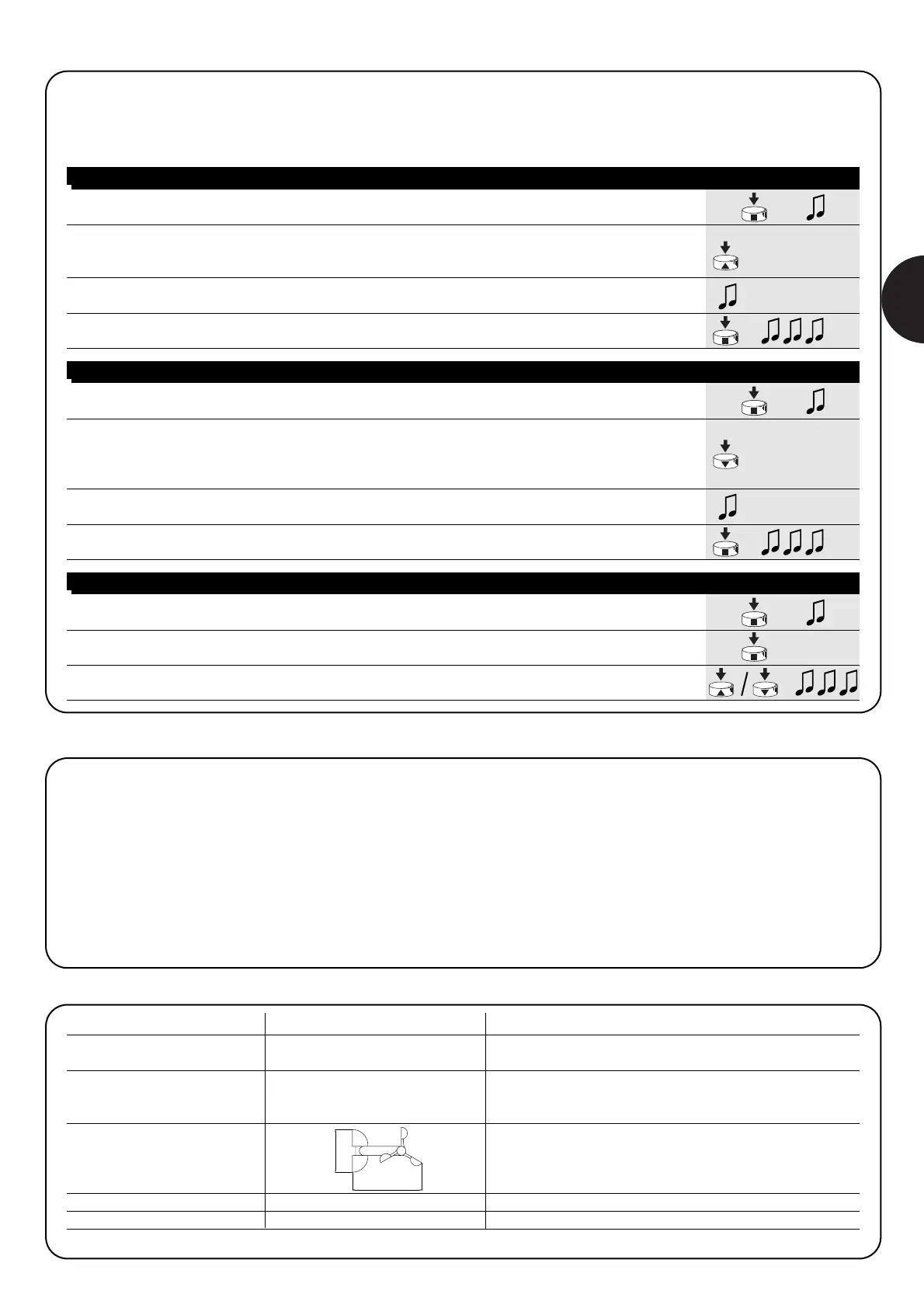

4) Programmations
1. Presser la touche ■ d’un émetteur déjà mémorisé jusqu’à l’émission d’un bip sonore
(au bout d’environ 5 secondes). 5s
2. Presser lentement la touche ▲ un nombre de fois (1, 2 ou 3) égal au niveau désiré. X1= 15 Km/h
X2= 30 Km/h
X3= 45 Km/h
3. Au bout de quelques instants, on entendra un nombre de bips égal au niveau désiré.
X1 X2 X3
4. Presser la touche ■ pour confirmer, 3 bip signalent la nouvelle programmation. Pour annuler la
procédure sans changer le niveau précédent, attendre au moins 5 secondes sans confirmer.
Tableau “A1” Changer le niveau d’intervention de la protection “vent” (fig 5) Exemple
1. Presser la touche ■ d’un émetteur déjà mémorisé jusqu’à l’émission d’un bip sonore
(au bout d’environ 5 secondes). 5s
2. Presser lentement la touche ▼ un nombre de fois (1, 2 ou 3) égal au niveau désiré. X1= 15 Klux
En pressant la touche 4 fois, le niveau de lumière mémorisé sera égal à la valeur mesurée à X2= 30 Klux
ce moment précis. X3= 45 Klux
X4= Auto
3. Au bout de quelques instants, on entendra un nombre de bips égal au niveau désiré
X1 X2 X3 X4
4. Presser la touche ■ pour confirmer, 3 bip signalent la nouvelle programmation. Pour annuler la
procédure sans changer le niveau précédent, attendre au moins 5 secondes sans confirmer.
Tableau “A2” Changer le niveau d’intervention de la protection soleil (fig 6) Exemple
1. Presser la touche ■ d’un émetteur déjà mémorisé jusqu’à l’émission d’un bip sonore
(au bout d’environ 5 secondes 5s
2. Presser lentement la touche ■ 3 autres fois
X3
3. Presser la touche de la direction d’intervention désirée ; 3 bips indiqueront que la nouvelle
direction a été programmée
Tableau “A3” Changer la direction d’intervention en cas de pluie (fig 7) Exemple
Les moteurs et les centrales qui utilisent le capteur climatique VOLO S
ou VOLO SR interviennent quand le seuil programmé pour “soleil”, “vent”
et “pluie” est dépassé. Alors que le seuil “pluie” est unique, le niveau
“soleil” et “vent” peut être programmé sur les moteurs ou les logiques à
l’aide des émetteurs.
Pour effectuer les programmations, il faut utiliser un émetteur comman-
dant déjà le moteur ou la logique de commande.
Même quand on fait tourner l’anémomètre à une vitesse supé-
rieure au niveau programmé, les moteurs connectés n’exécutent
pas la commande de “montée” (▲). Vérifier la tension présente sur les
câbles de connexion du capteur qui doit être d’environ 24 Vcc. Si une valeur
différente est mesurée, contrôler les connexions, vérifier si le moteur est allu-
mé et s’il fonctionne; dans le cas de plusieurs moteurs ou logiques de com-
mande connectés au même capteur, vérifier que la connexion est effectuée
en respectant les couleurs des câblages ou les bornes de la logique.
Les connexions sont correctes et la tension mesurée sur la
connexion du capteur est d’environ 24 Vcc mais quand on fait tour-
ner l’anémomètre, la manœuvre de montée (▲) n’est pas exécutée.
Le niveau d’intervention de la protection “vent” doit être dépassée pendant
au moins 3 secondes, faire tourner l’anémomètre à une vitesse appropriée,
essayer éventuellement d’abaisser le seuil d’intervention de la protection vent
dans le moteur ou dans la logique de commande.
La vérification du fonctionnement de la protection vent s’est
conclue positivement mais pas celle de la protection soleil.
La manœuvre de descente en cas de soleil est commandée seulement une
fois quand le seuil programmé est dépassé pendant au moins 2 minutes.
Essayer d’éteindre et de rallumer le moteur et répéter l’essai; abaisser éven-
tuellement le niveau d’intervention de la protection soleil dans les moteurs ou
dans les logiques de commande.
5) Que faire si...
6) Caractéristiques techniques
Alimentation 24Vdc avec résistance en série > 500Ω
Utiliser seulement des moteurs ou des logiques de commande prévus pour cet usage!
Niveaux programmables sur les moteurs/logiques
Constante du vent (impulsions/s/Km/h)
0,25
Niv. 1 = 15 Km/h Niv. 2 = 30 Km/h Niv. 3 = 45 Km/h
Capteur lumière 5 ÷ 50 Klux Niveaux programmables sur les moteurs/logiques
Niv. 1 = 15 Klux Niv. 2 = 30 Klux Niv. 3 = 45 Klux
Niv. 4 = auto
(programme le seuil suivant la lumière présente au moment du réglage)
Dimensions et poids W = 120 mm
L = 215 mm
H = 85 mm
Poids = 200 gr
Protection IP IP55
Température d’utilisation -30 ÷ 70 °C
Nice se réserve le droit de modifier ses produits à tout moment s'il le juge nécessaire.
