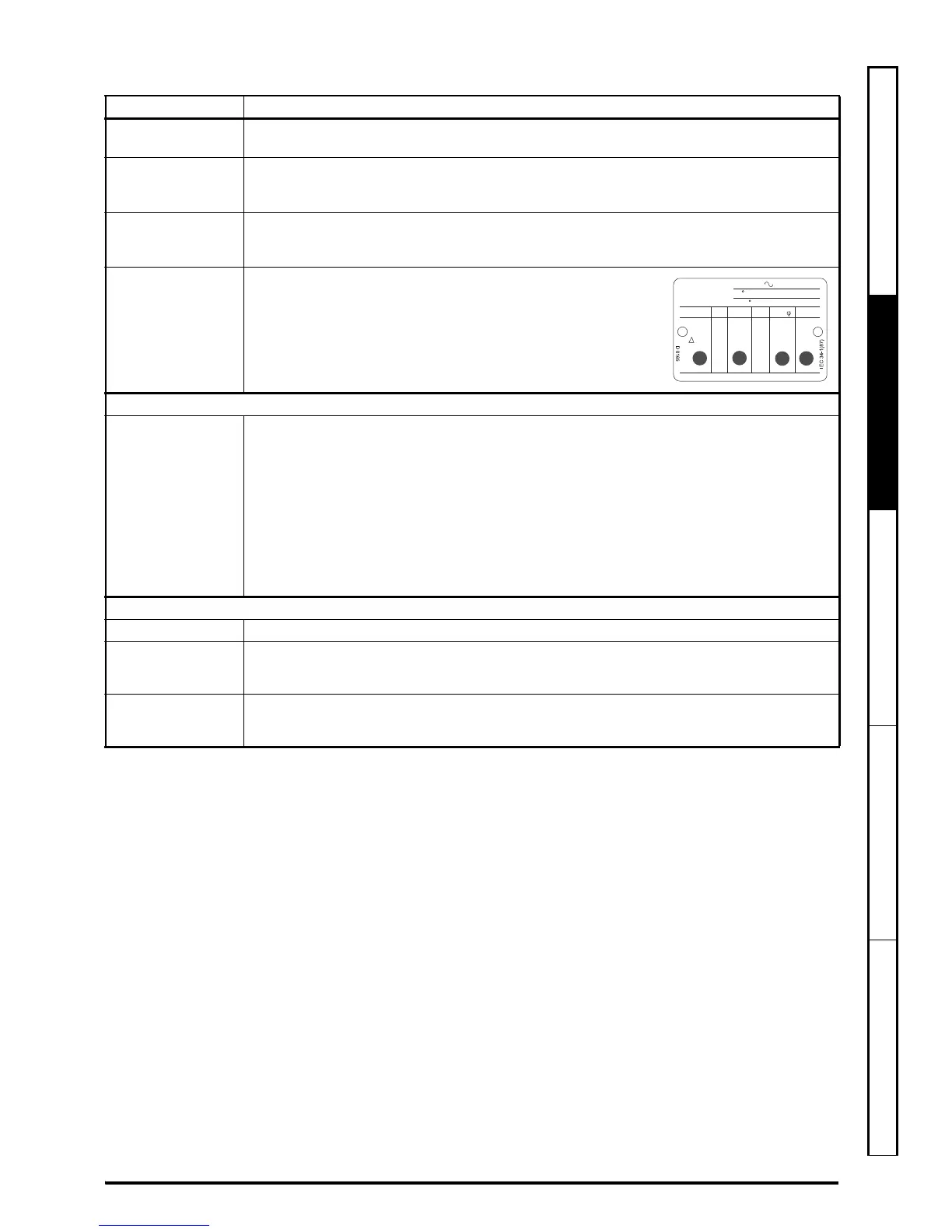

Guide pas à pas pour l’Unidrive M400 19
Édition : 2
English
Français
Deutsch Italiano Español
ÉTAPE 13 : Mise en marche du moteur
Dépannage
Lorsque le variateur détecte un défaut, il affiche un code d’erreur. Pour localiser et corriger tous les codes d’erreur,
l’application « Diagnostic Tool (App) » est disponible sur les plateformes Microsoft, Android et iOS via l’App Store.
Sur smartphone / tablette, rechercher « Control Techniques diagnostics tool dans l’App Store ».
Cette application peut également être téléchargée à partir de l’App Center de Control Techniques. Consulter aussi
la section complète sur les diagnostics dans le Guide de mise en service rapide accessible en téléchargement
sur le site Web de Control Techniques ou Leroy Somer.
Action Description
Mise sous tension Vérifier que :
Le variateur affiche : Verrouillé (borne(s) Déverrouillage ouverte(s))
Vitesse minimum et
maximum
Entrer :
La vitesse minimum dans Pr 00.001 (Hz)
La vitesse maximum dans Pr 00.002 (Hz)
Rampes d'accél./
décél.
Entrer :
la rampe d'accélération dans Pr 00.003 (s/100Hz)
la rampe de décélération dans Pr 00.004 (s/100Hz)
Données figurant sur
la plaque signalétique
moteur
Variateur prêt pour l’autocalibrage
Autocalibrage Le variateur est en mesure de faire un autocalibrage à l'arrêt ou en rotation. Le moteur doit être
immobile avant l'activation d'un autocalibrage et déconnecté de la charge pour un autocalibrage
avec rotation.
Pour effectuer un autocalibrage :
Régler le paramètre Pr 00.038 sur 1 pour procéder à un autocalibrage à l'arrêt ou Pr 00.038
sur 2 pour un autocalibrage avec rotation.
Déverrouiller le variateur (appliquer +24 V aux bornes 31 et 34). Le variateur affichera « Prêt ».
Donner un ordre de marche (appliquer +24 V à la borne 12 - Marche avant ou à la borne 13 -
Marche arrière). L’afficheur indiquera « Autocalibrage ».
Attendre que le variateur affiche « Verrouillé » et que le moteur soit à l'arrêt.
Supprimer le signal de déverrouillage et l'ordre de marche du variateur.
Variateur prêt pour la mise en marche
Mise en marche Le variateur est prêt à entraîner le moteur. Donner un ordre de marche avant ou de marche arrière.
Augmentation et
réduction de la
vitesse
Tout changement de la référence de fréquence analogique sélectionnée augmente ou diminue
la vitesse du moteur.
Arrêt Pour un arrêt du moteur avec la rampe de décélération sélectionnée, ouvrir la borne de marche
avant ou de marche arrière. Si la borne de déverrouillage est ouverte lorsque le moteur est en
rotation, la sortie du moteur est immédiatement désactivée et le moteur s'arrête en roue libre.
n
Le courant nominal du moteur dans Pr 00.006 (A)
o
La vitesse nominale du moteur dans Pr 00.007 (min
-1
)
p
La tension nominale du moteur dans Pr 00.008 (Volts)
q
Le facteur de puissance nominale dans (cos φ) Pr 00.009
MOT. 3 LS 80 L T
N
734570 BJ 002 kg 9
40 C S1IP 55 I cl.F
V Hz min kW cos
-1
A
230 50 2800 0,75 0,83 0,3
1
2
3
4
