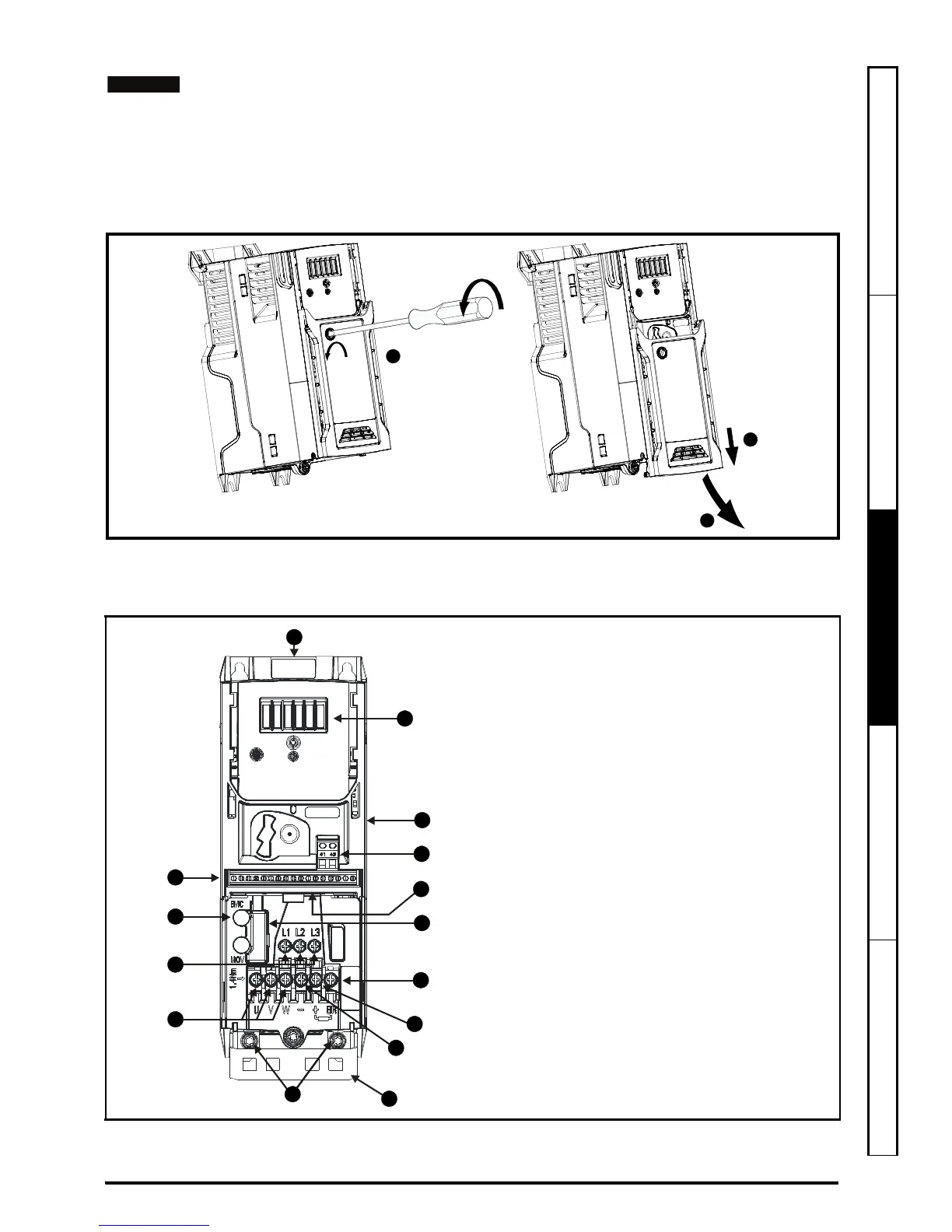

SCHRITT 6: Abdeckung abnehmen
1. Drehen Sie die Verriegelung der Klemmenabdeckung mit einem Schlitzschraubendreher um etwa 30° gegen
den Uhrzeigersinn.
2. Schieben Sie die Klemmenabdeckung nach unten.
3. Entfernen Sie die Klemmenabdeckung in der dargestellten Richtung.
SCHRITT 7: Identifikation der Merkmale des Umrichters
Abbildung 7-1 Anschlussdiagramm (Abbildung zeigt Baugröße 2)
IEC-Kabelquerschnitte beziehen sich auf einen Kupferleiter, PVC-Isolierung, Installationsmethode B2
und eine Umgebungstemperatur von 40 °C. UL-Kabelquerschnitte beziehen sich auf einen Kupferleiter
mit Isolierung bei 75 °C.
HINWEIS
1
2
3
7
9
4
1
3
6
8
2
5
11
10
12
13
14
15
Legende
1. Typenschild (an der Seite des Umrichters)
2. Identifikationsschild
3. Optionsmodul-Steckplatz
4. Relaisanschlussklemmen
5. Steueranschlüsse
6. Anschlussklemmen für den
Bremswiderstand
7. Schraube f. internes EMV-Filter*
8. DC Bus +
9. DC Bus -
10. Motoranschlüsse
11. Netzanschlüsse
12. Erdung
13. STO-Anschlüsse
14. Kabelhalterung zum Aufschrauben auf die
Erdungsanschlüsse (12).
15. Platz für das optionale LCD-Keypad
* Vor dem Entfernen der Schraube Abschnitt 4.7.2
des Leistungsmodul-Installationshandbuchs
lesen.
