24 Schritt-für-Schritt-Anleitung Unidrive M400
Ausgabenummer: 2
Tabelle 7-1 Empfohlene Anzugsdrehmomente
SCHRITT 8: Montage der optionalen Bedieneinheit mit Display

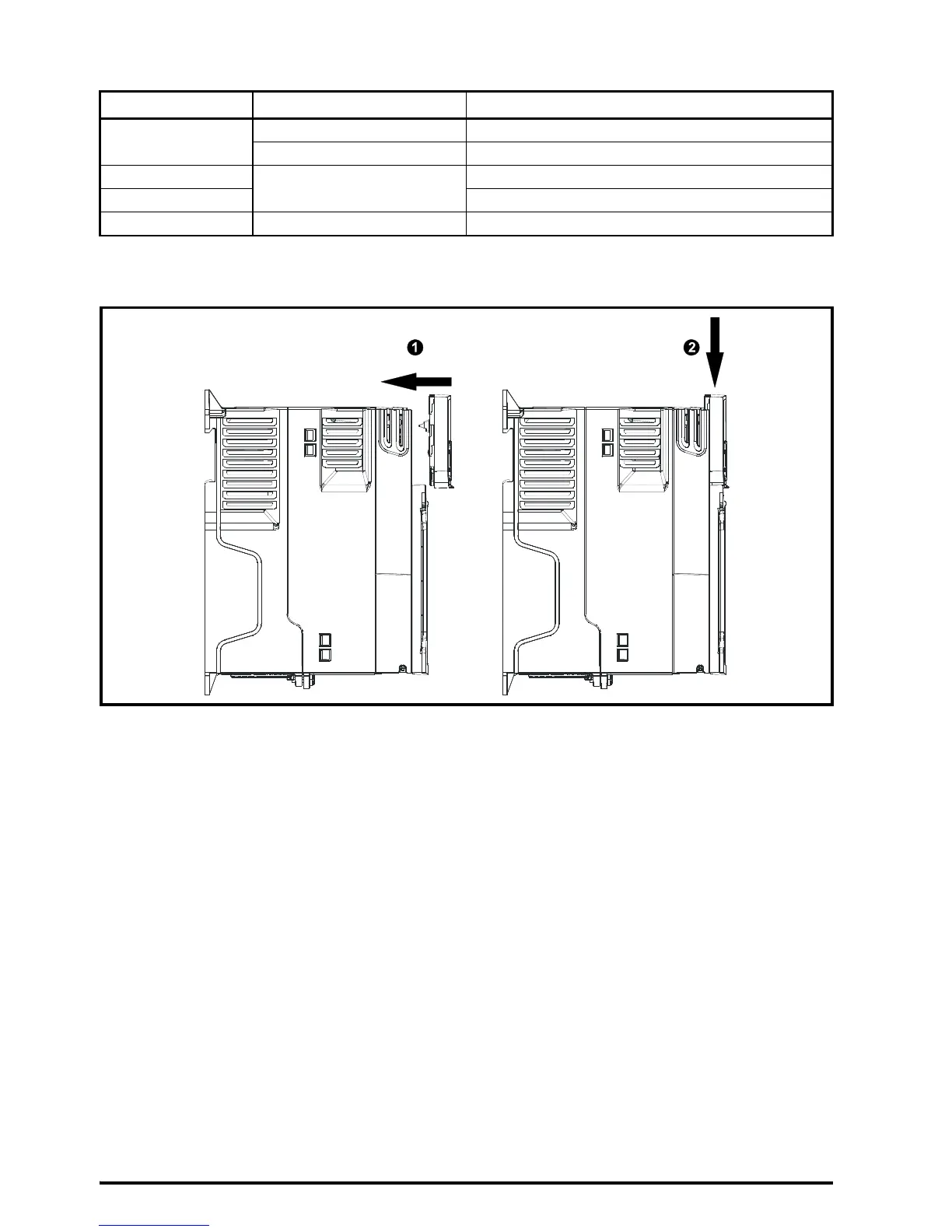

Abbildung 8-1 Einbau der CI-Bedieneinheit in den Umrichter
1. Richten Sie das Gehäuse der CI-Bedieneinheit zum Umrichtergehäuse aus.
2. Schieben Sie die Bedieneinheit an den dafür vorgesehenen Schlitzen entlang, bis es einrastet.
Gerätebaugröße Klemmenblock Beschreibung Anzugsdrehmomente
Alle
Steueranschlussklemmen 0,2 Nm
Relaisklemmen 0,5 Nm
1
Klemmenanschlüsse Leistung
0,5 Nm
2, 3, 4 1,4 Nm
Alle Erdungsanschlüsse 1,5 Nm
