Schritt-für-Schritt-Anleitung Unidrive M400 25
Ausgabenummer: 2
English Français
Deutsch
Italiano Español
SCHRITT 9: Umrichter verkabeln
Der Schaltplan gilt für die Standard-Umrichterkonfiguration (Pr 00.005 auf AV), d. h. Frequenzsteuerung über
Analogeingang 1 (0 -10 V) oder Analogeingang 2 (0-10 V), Anwahl über Klemme 14.

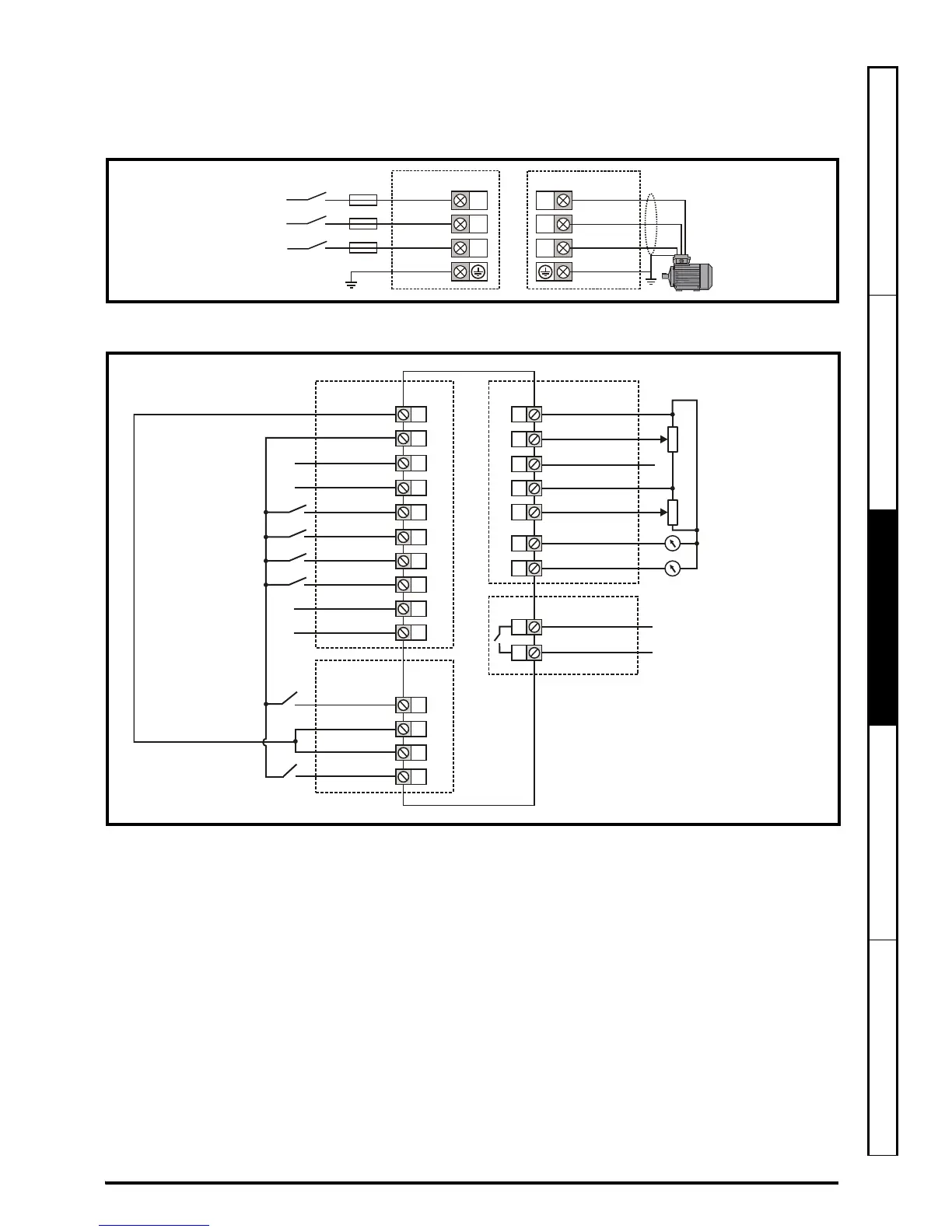

Abbildung 9-1 Netzanschlussklemmen
* Bei einer einphasigen Netzversorgung wird die Versorgung an L1 und L3 angeschlossen.
Abbildung 9-2 Unidrive M400 Steuerklemmenbelegung
** Unidrive M400 verwendet die Eingänge Safe Torque Off (Umrichterfreigabe), Klemme 11 ist nicht zugewiesen.
*** 250 VAC max. (UL-Klasse 1).
Informationen und Schaltpläne für alternative Konfigurationen finden Sie in Abschnitt 4.4 der Kurzanleitung.
Bei Bedarf kann ein externer Bremswiderstand angeschlossen werden. Weitere Informationen finden Sie in
Abschnitt 4.5.1 des Leistungsmodul-Installationshandbuchs.
SCHRITT 10: Einschalten des Umrichters
Stellen Sie sicher, dass die Umrichterfreigabe nicht gesetzt ist (Klemmen 31 und 34 offen).
Stellen Sie sicher, dass das Startsignal nicht gesetzt ist (Klemmen 12 und 13 offen).
Stellen Sie sicher, dass der Motor an den Umrichter angeschlossen ist.
Stellen Sie sicher, dass der Motor korrekt angeschlossen ist (Δ oder Y).
L1
L2
L3
1-phasiger*/
3-phasiger
Netzanschluss
U
V
W
Netzanschluss Motor
9
10
11
12
13
14
Digitale E/A
1
2
3
Analoge E/A
0 V
Analogeingang 1-
41
42
Betriebsbereit
Relais***
6
15
16
7
8
Analogausgang 1
Analogausgang 2
Nulldrehzahl
Rechtslauf
Linkslauf
Tippen Rechtslauf
Auswahl Analog-
eingang 1 oder 2
17
32
31
34
STO1
33
0 V ST01
Benutzerfreigabe 1/
STO-Eingang 1
Safe Torque
Off
4
10-V-Abnehmer
5
Analogeingang 2
Frequenz-
sollwert 1
Frequenzausgang
Analoger Ausgang:
Wirkstrom
Nicht zugewiesen**
Benutzerfreigabe 2/
STO-Eingang 2
Frequenz-
sollwert 2
0 V ST02
STO2
Analogeingang 1+
0 V
24-V-Abnehmer
Digitaler Ein-/ Ausgang 1
Digitaler Ein-/ Ausgang 2
Digitaleingang 3
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Digitaleingang 7
24-V-Abnehmer
