26 Schritt-für-Schritt-Anleitung Unidrive M400
Ausgabenummer: 2

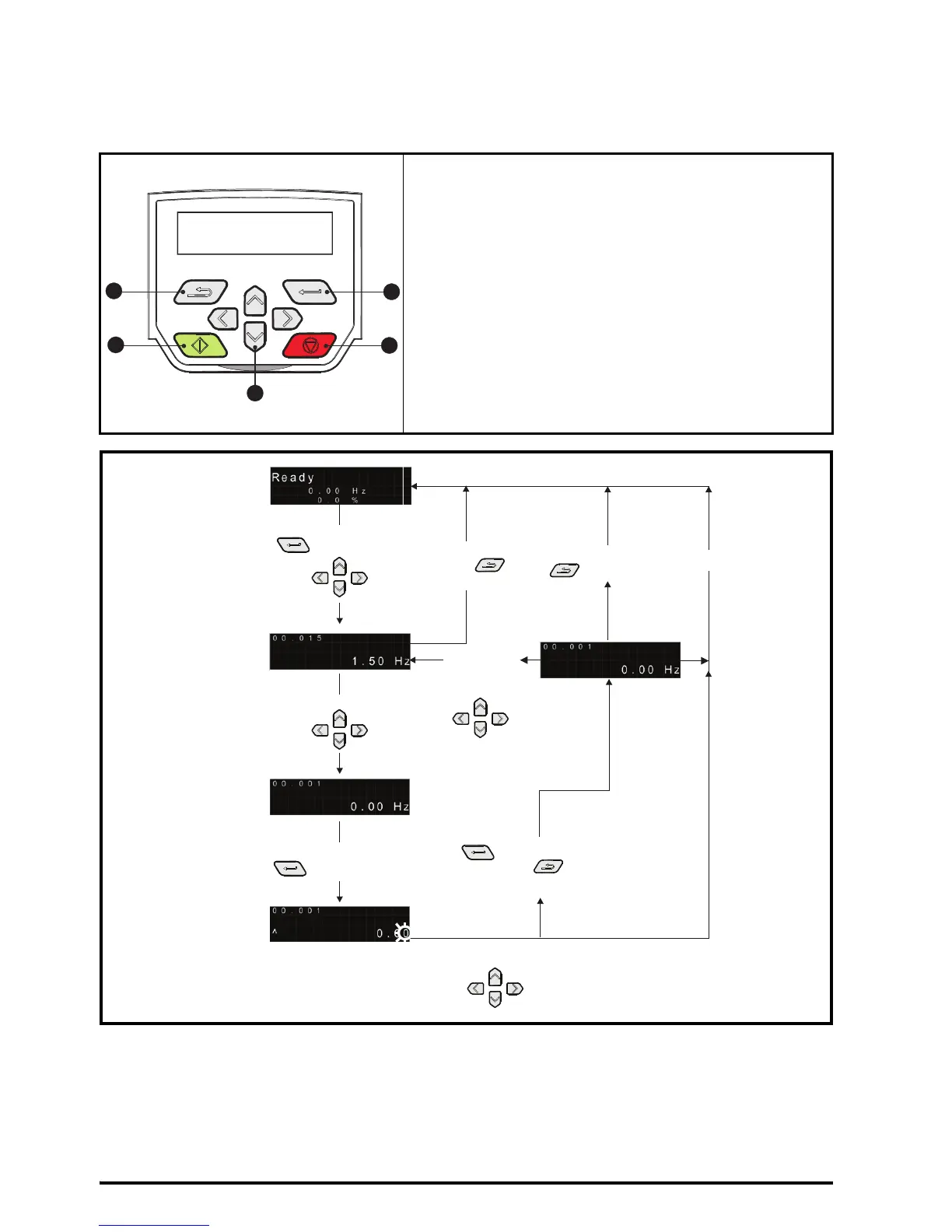

SCHRITT 11: Verwendung der Bedieneinheit
Das Display zeigt dem Benutzer Informationen zum Betriebszustand des Umrichters, Alarmen und
Abschaltungscodes an. Die Bedieneinheit bietet die Möglichkeit, Parameter zu ändern, den Umrichter zu starten
und zu stoppen sowie den Umrichter zurückzusetzen.
(1) Die Enter-Taste dient zum Aufruf des Anzeige- oder
Bearbeitungsmodus der Parameter oder zur Bestätigung
eines bearbeiteten Parameters.
(2) Die Navigationstasten dienen zur Auswahl eines bestimmten
Parameters oder zur Bearbeitung von Parameterwerten.
Im Keypad-Modus dienen die Auf- und Ab-Tasten auch zur
Erhöhung oder Reduzierung der Motordrehzahl.
(3) Die Start-Taste (grün) dient zum Starten des Umrichters im
Keypad-Modus.
(4) Die Stop/Reset-Taste (rot) dient zum Anhalten des Umrichters
im Keypad-Modus. Sie kann auch zum Rücksetzen des
Umrichters im Modus für Klemmenansteuerung verwendet
werden.
(5) Die Escape-Taste dient zum Verlassen des Modus
Parameterbearbeitung/-anzeige oder zum
Rückgängigmachen einer Parameterbearbeitung.
Status-
modus
Parameter-
Anzeigemodus
Zur Auswahl der Parameter
Taste drücken
Modus ,Parameter ändern’
Parameterwerte ändern durch Drücken der Tasten
(Das zu bearbeitende Zeichen
blinkt in der unteren Displayzeile.)
Zum Wechseln in den Parameter-Modus
Taste drücken oder
Timeout
oder Taste
drücken
Zur Rückkehr zum Statusmodus
Taste drücken
Timeout
Bei der Rückkehr
zum Parameter-
Modus verwenden
Sie die Tasten
um bei Bedarf
einen anderen
Parameter
auszuwählen.
Zur Rückkehr zum Parameter-Anzeigemodus drücken Sie die
Taste , um den neuen Parameterwert zu behalten
drücken Sie die Taste , um den neuen Parameterwert
zu ignorieren und den Parameterwert auf den Wert vor der
Bearbeitung zurückzusetzen
Zum Wechseln in den Bearbeitungsmodus
die Taste drücken
