Schritt-für-Schritt-Anleitung Unidrive M400 21
Ausgabenummer: 2
English Français
Deutsch
Italiano Español

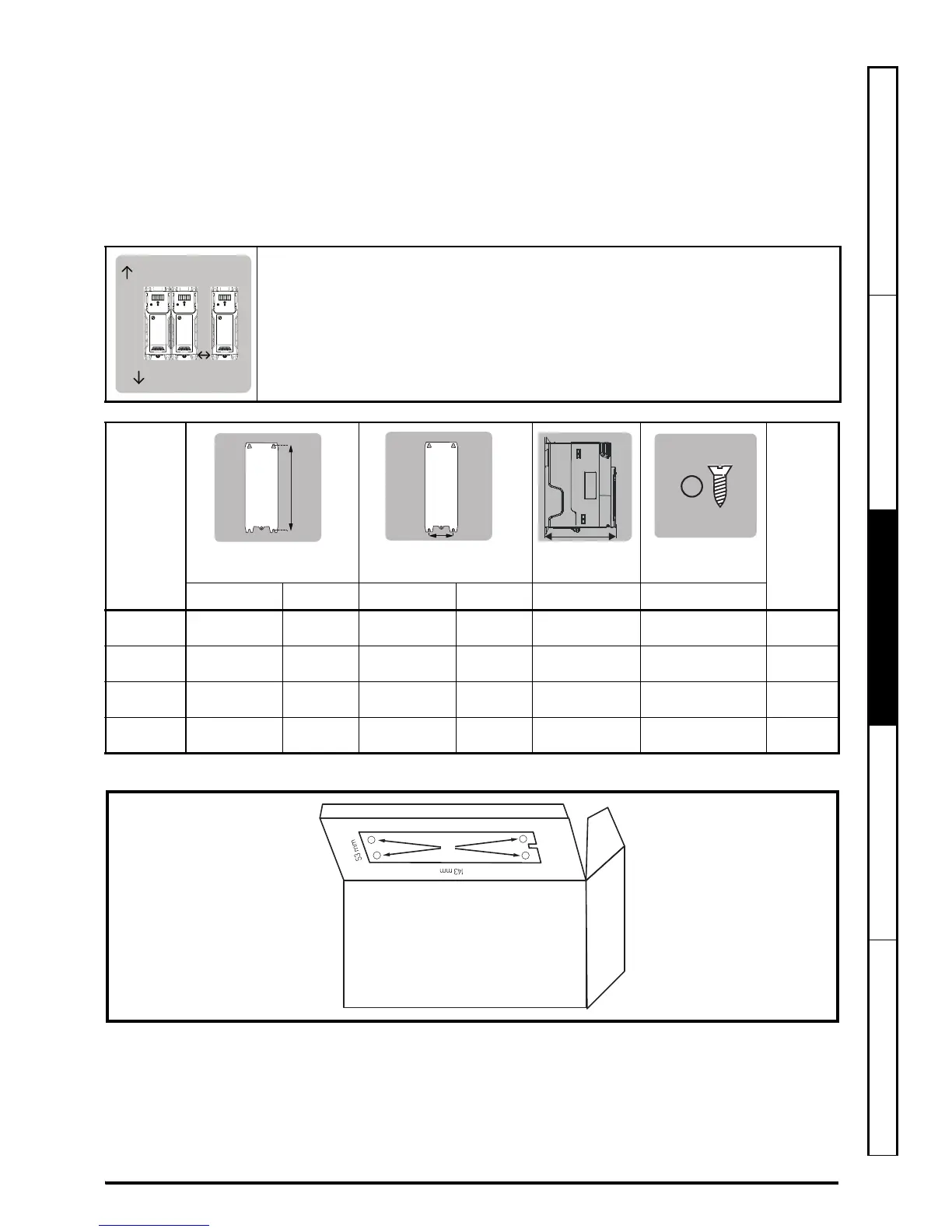

SCHRITT 3: Umrichter montieren
Betriebsbereich der Umgebungstemperatur:
- 20 °C bis 60 °C
Bei Umgebungstemperaturen >40 °C kann eine Reduzierung der Ausgangsleistung erforderlich sein.
Siehe Leistungsmodul-Installationshandbuch (Abschnitt 5.1). Bei UL-Installationen ist die maximal zulässige
Umgebungstemperatur 50 °C bei vorgegebener Leistungsreduzierung.
Umrichter können in Schaltschränken mit 0 mm Abstand zwischen den Umrichtern montiert werden. Über und
unter dem Umrichter ist ein Mindestabstand von 100 mm erforderlich. Informationen zur Leistungsreduzierung bei
verringerten Abständen finden Sie in Abschnitt 3.4 des Leistungsmodul-Installationshandbuchs.
Eine Bohrschablone für die Wandmontage ist in der Umrichterverpackung enthalten (nachstehend abgebildet).
SCHRITT 4: Kabelhalterung montieren
Die Kabelhalterung erleichtert die Führung der Kabel, nachdem sie an den Umrichter angeschlossen wurden.
Mit der Halterung wird die Abschirmungen der Kabel geklemmt, welche die EMV-Konformität erleichtert
(siehe Abbildung 7-1).
Baugröße
Gewicht
HWDØ
Aufstellung Gesamt Aufstellung Gesamt Gesamt Durchmesser
1 143 mm 160 mm 53 mm 75 mm 130 mm 5 mm 0,75 kg
2 194 mm 205 mm 55 mm 75 mm 150 mm 5 mm 1,3 kg
3 215 mm 226 mm 70,7 mm 90 mm 160 mm 5 mm 1,5 kg
4 265 mm 277 mm 86 mm 115mm 175mm 6mm 3,13kg
Der Umrichter kann direkt an der Wand verschraubt oder an einer DIN-Hutschiene
montiert werden (nur Baugröße 1 und 2). Wenn er an einer Schiene montiert werden soll,
sichern Sie den Umrichter mit 2 Schrauben an der Rückwand.
