34 Guida dettagliata a Unidrive M400
Versione numero: 2
FASE 9: Cablare l'azionamento
Lo schema elettrico si riferisce alla configurazione predefinita dell'azionamento (Pr 00.005 impostato su AV)
che prevede il controllo della frequenza tramite l'ingresso analogico 1 (0-10 V) o l'ingresso analogico 2 (0-10 V)
selezionato mediante il terminale 14.

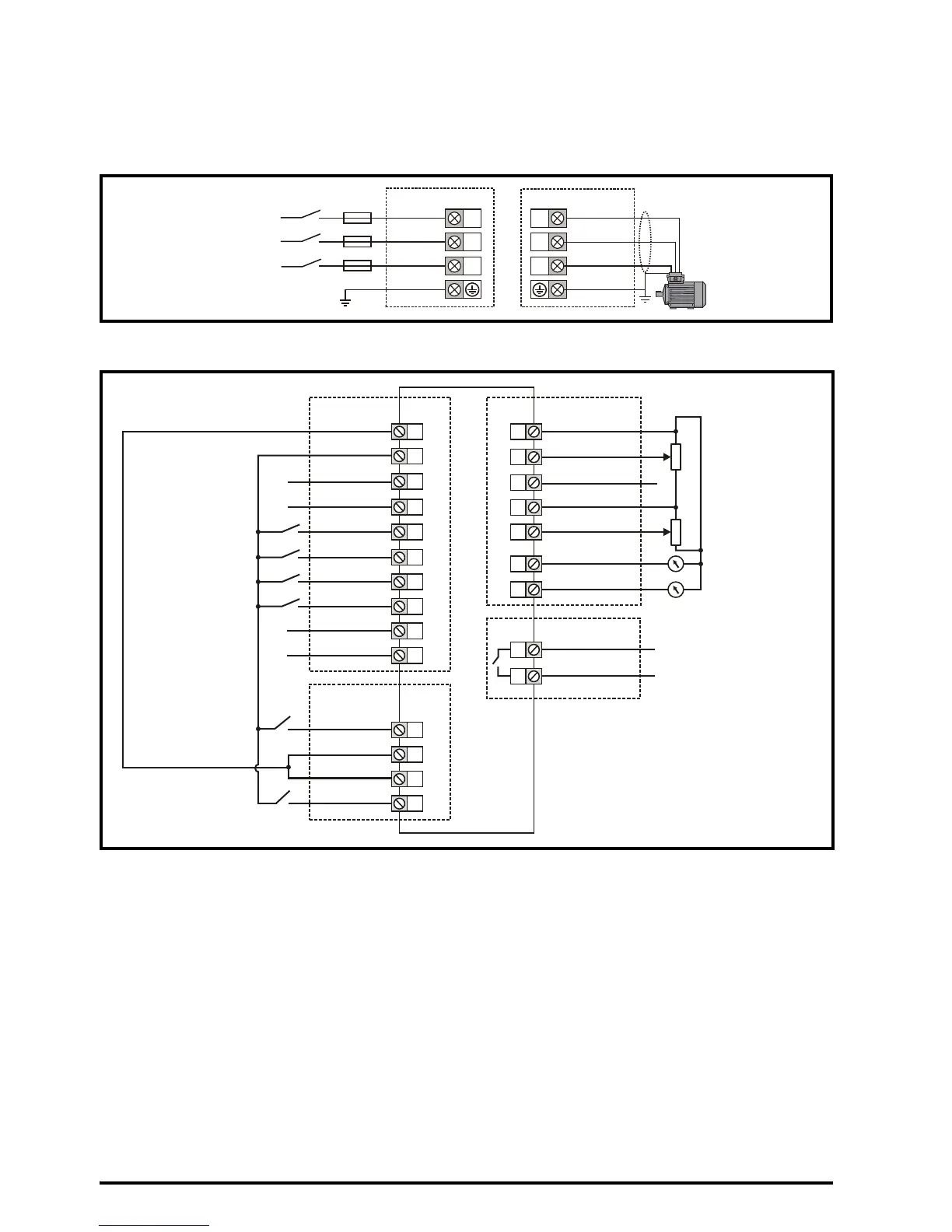

Figura 9-1 Collegamenti dei terminali di alimentazione
* Con un'alimentazione monofase, la si deve collegare a L1 e a L3.
Figura 9-2 Collegamenti dei terminali di controllo per Unidrive M400
** Unidrive M400 utilizza ingressi Safe Torque Off (abilitazione azionamento) e il terminale 11 non è assegnato.
*** 250 V c.a. max. (UL classe 1).
Per ulteriori informazioni e per gli schemi elettrici delle configurazioni alternative, fare riferimento alla sezione 4.4
della Guida introduttiva al controllo.
Se necessario, si può collegare una resistenza di frenatura esterna. Per ulteriori dettagli, fare riferimento alla
sezione 4.5.1 della Guida ai collegamenti elettrici.
FASE 10: Accendere l'azionamento
Assicurarsi che il segnale di abilitazione azionamento non sia applicato, terminali 31 e 34 aperti.
Assicurarsi che il segnale di marcia non sia applicato, terminali 12 e 13 aperti.
Assicurarsi che il motore sia collegato all'azionamento.
Assicurarsi che il collegamento del motore (Δ o Y) sia corretto.
L1
L2
L3
A
limentazione
monofase
*/
trifase in c.a.
U
V
W
Alimentazione in c.a. Motore
9
10
11
12
Utenza 24 V
Ingresso digitale 7
Ingresso digitale 6
0 V
13
Ingresso digitale 5
14
Ingresso digitale 4
I/O digitali
1
2
3
I/O analogici
0 V
Ingresso analogico 2
41
42
Stato dell'azionamento
Relè***
6
Ingresso digitale 3
15
I/O digitali 2
16
I/O digitali 1
7
8
Utenza 10 V
Uscita analogica 2
Frequenza zero
Marcia avanti
Marcia indietro
Jog avanti
Selezione ingresso
analogico 1 / 2
17
Utenza 24 V
32
31
34
STO1
33
0 V ST01
Abilitazione utente 1 /
Ingresso STO 1
Safe Torque Off
4
Uscita analogica 1
5
Ingresso analogico 1-
Riferimento di
frequenza 1
Uscita di frequenza
Uscita corrente di
produzione coppia
Non assegnato**
Abilitazione utente 2 /
Ingresso STO 2
Riferimento di
frequenza 2
0 V ST02
STO2
Ingresso analogico 1+
