Unidrive M400 Guía detallada 39
Edición: 2
English Français Deutsch Italiano
Español
PASO 3: Montaje del accionamiento
Temperatura ambiente de funcionamiento:
- 20 °C a 60 °C.
Puede ser necesaria la reducción de corriente de salida si la temperatura ambiente supera 40 °C. Consulte la
Guía de instalación (sección 5.1). En las instalaciones UL, la temperatura ambiente máxima que se admite es
de 50 °C con cualquier tipo de reducción de potencia que se aplique.
Los accionamientos se pueden montar en panel con un espacio de 0mm entre ellos. Se requiere un espacio
mínimo de 100 mm encima y debajo del accionamiento. Consulte la sección 3.4 de la Guía de instalación para
obtener información sobre la reducción de potencia o de holguras.

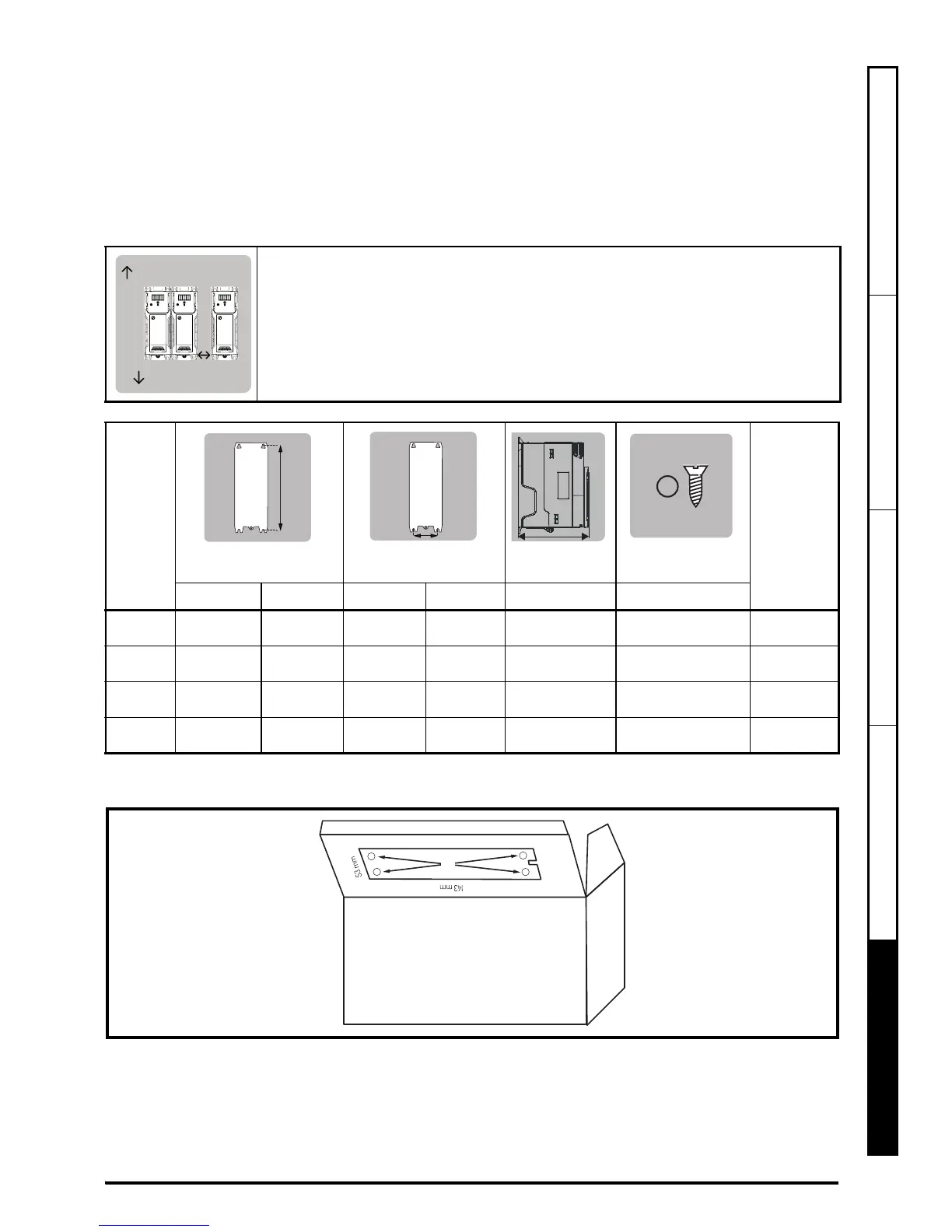

Se incluye una plantilla de perforación para el montaje en pared en el embalaje del accionamiento (se ilustra a
continuación).
PASO 4: Instalación de la abrazadera de cables con conexión a tierra
La abrazadera de cables permite organizarlos después de conectarlos al accionamiento. La abrazadera se utiliza
para sujetar el blindaje de los cables y facilitar la conformidad electromagnética (consulte Figura 7-1).
Tamaño
Peso
HWDØ
Montaje Total Montaje Total Total Diámetro
1 143 mm 160 mm 53 mm 75 mm 130 mm 5 mm 0,75 kg
2 194 mm 205 mm 55 mm 75 mm 150 mm 5 mm 1,3 kg
3 215 mm 226 mm 70,7 mm 90 mm 160 mm 5 mm 1,5 kg
4 265 mm 277 mm 86 mm 115mm 175mm 6mm 3,13kg
El accionamiento se puede atornillar a una placa posterior o montarse en una guía DIN
(solo tamaños 1 y 2). Si decide montarlo en una guía, utilice 2 tornillos para fijar el
accionamiento a la placa posterior.
