BETRIEBSANLEITUNG DEUTSCH
9099864000 - SC351 9

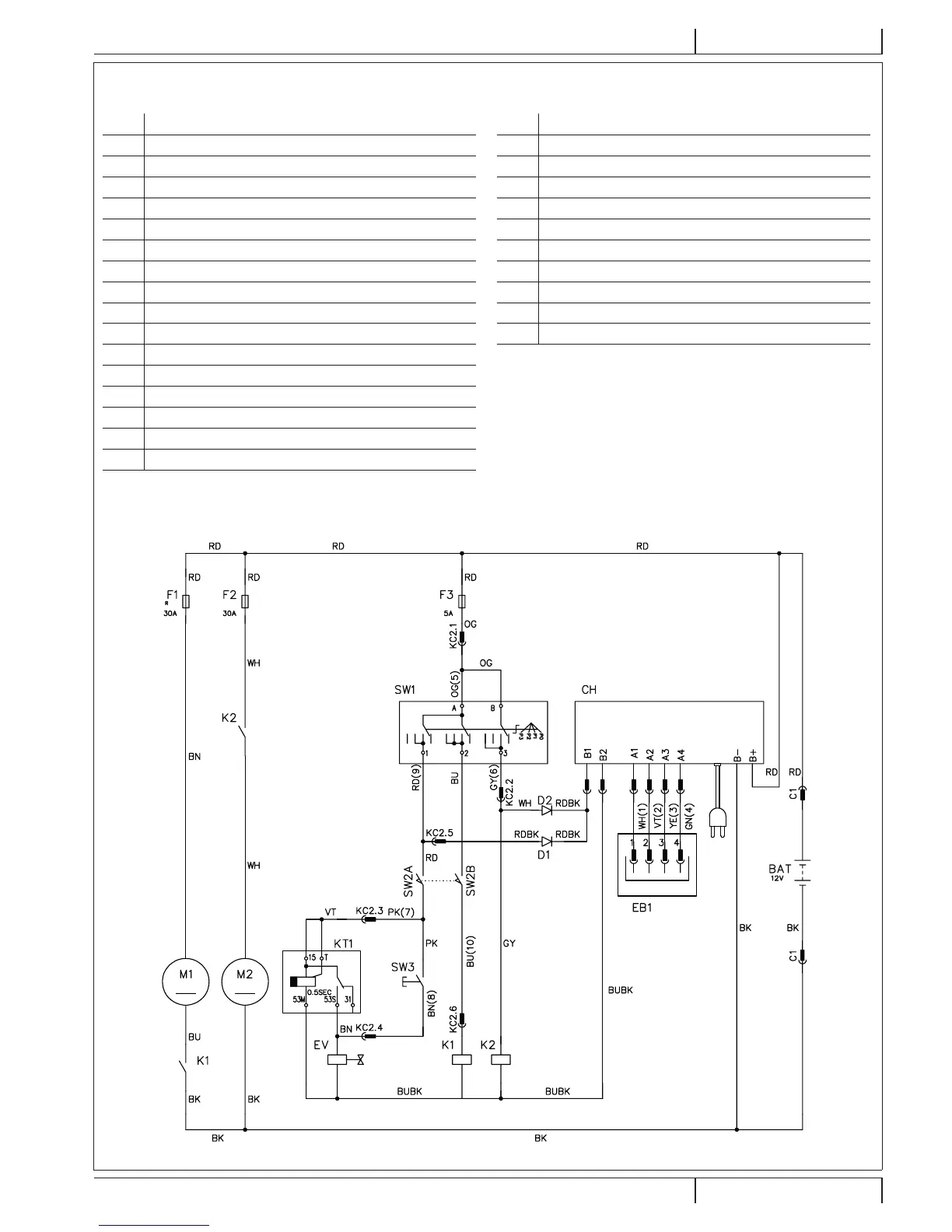

SCHALTPLAN
Legende
BAT 12-V-Batterie
CH Ladegerät
D1 Diode
D2 Diode
EB1 LED-Steuerkarte
EV Elektroventil Reinigungslösung
F1 Selbstrückstellende Sicherung Bürstenmotor (35 A)
F2 Sicherung Ansaugmotor (30 A)
F3 Sicherung Wählschalter Funktionen (5 A)
K1 Relais Bürstenmotor
K2 Relais Ansaugmotor
KT1 Zeitgeber Elektroventil
M1 Bürstenmotor
M2 Motor Ansauganlage
SW1 Wählschalter Funktionen
SW2 Freigabeschalter Bürstenmotor-Elektroventil
SW3 Schalter Reinigungslösungsdosierung
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
P100406
