GEBRUIKSAANWIJZING NEDERLANDS
9099864000 - SC351 9

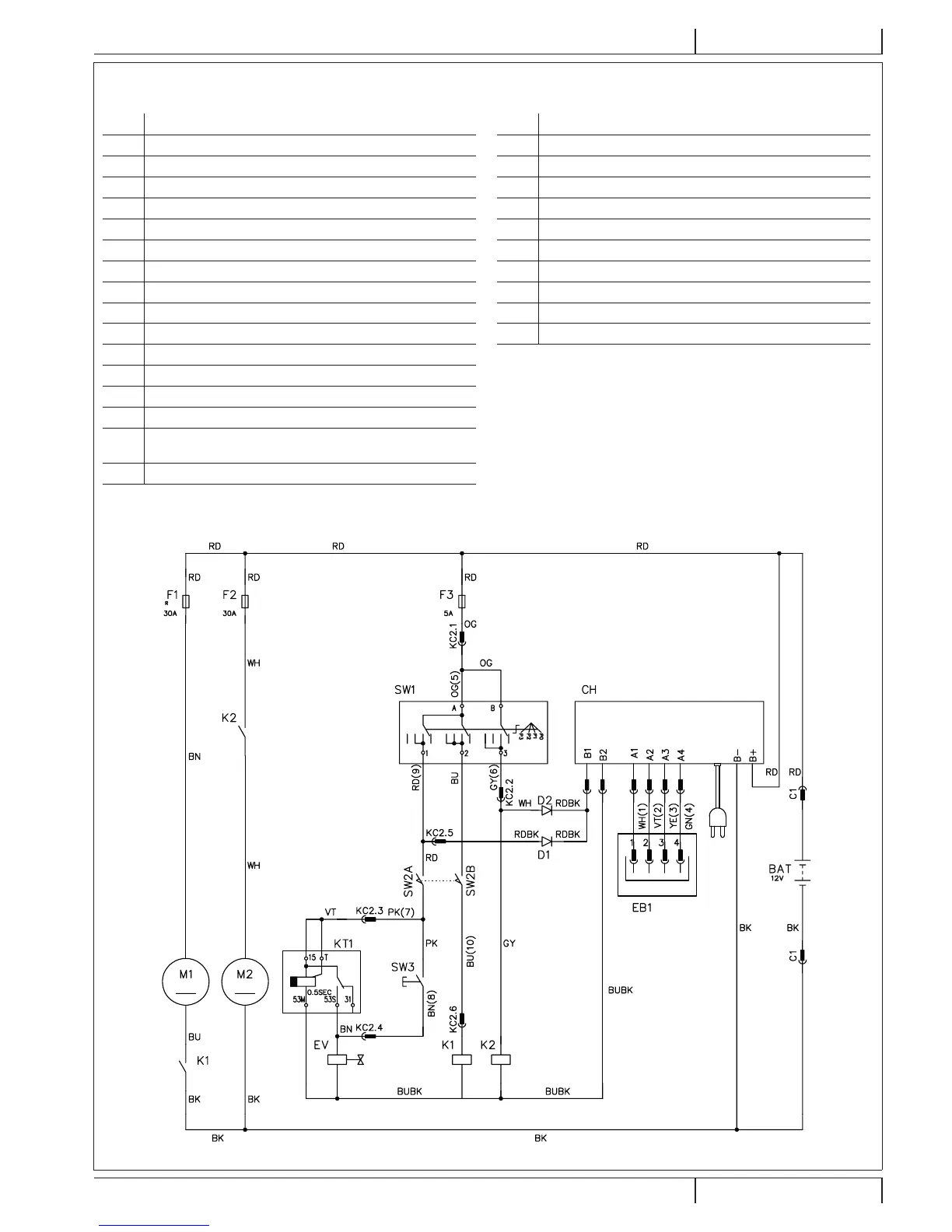

ELEKTRISCH SCHEMA
Legende
BAT Accu 12 V
CH Acculader
D1 Diode
D2 Diode
EB1 Schema lampjes
EV Magneetklep voor het reinigingsmiddel
F1 Herstelbare zekering voor de motor van de borstel (35 A)
F2 Zekering voor de aanzuigmotor (30 A)
F3 Zekering voor de keuzeschakelaar voor de functies (5 A)
K1 Relais motor borstel
K2 Relais van de aanzuigmotor
KT1 Timer magneetklep
M1 Motor voor de borstel
M2 Motor aanzuigsysteem
SW1 Keuzeschakelaar voor de functies
SW2
Schakelaar voor toestemming van de motor voor de borstel-
magneetklep
SW3 Schakelaar voor toevoer van het reinigingsmiddel
Kleurcodering
BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH Wit
YE Geel
P100406
