Pose du (ou des) panneau(x) décoratif(s) de porte :

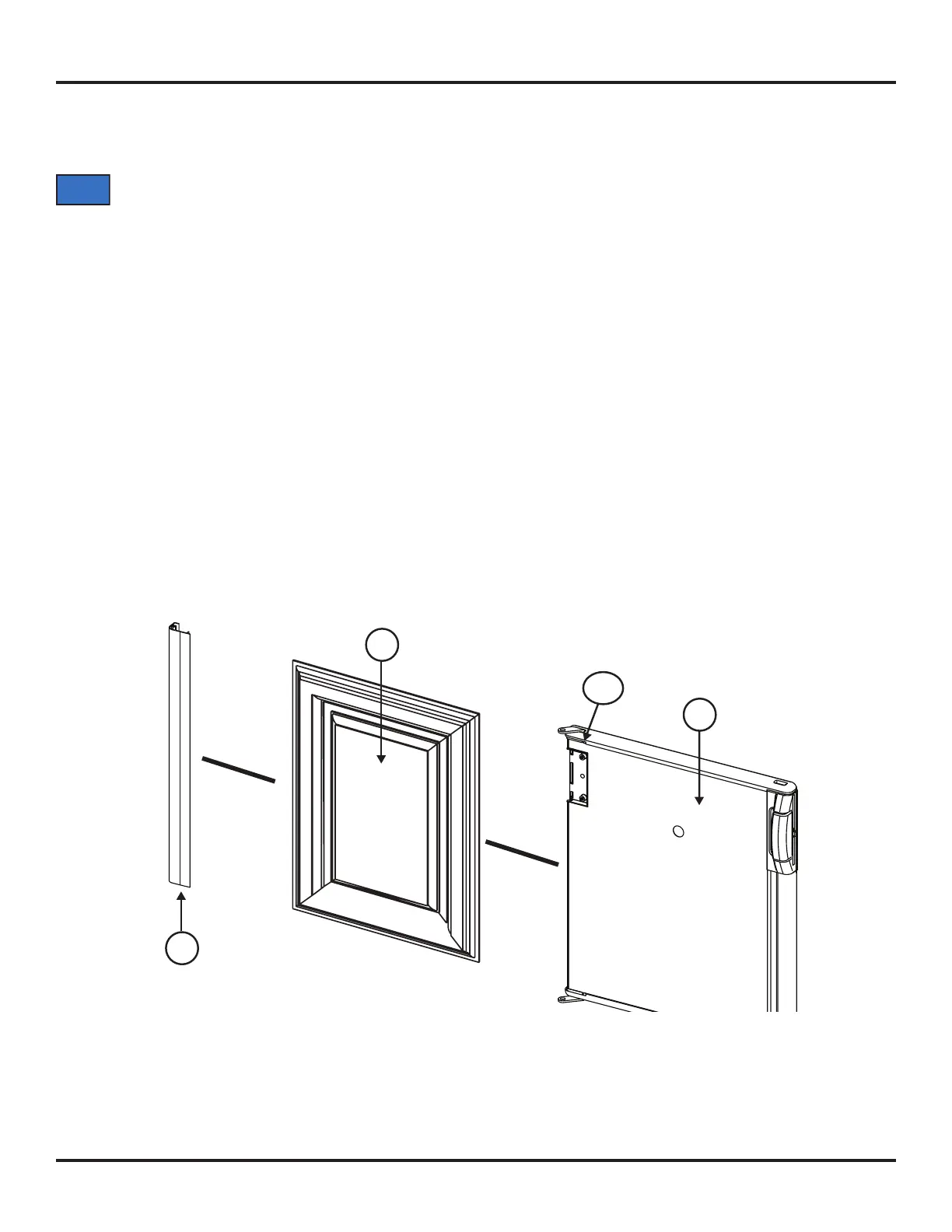

1. Fabriquer un panneau décoratif de porte [38] (voir Art02286).
Les panneaux décoratifs doivent être d’une épaisseur maximum de 3/16 in. (4,8 mm) et doivent être conformes aux
dimensions suivantes à ±1/32 in. (0,8 mm) près.
- Pour les modèles DE / EV0041, le panneau de porte doit mesurer 17 13/16 in. (452,4 mm) de largeur et 23 5/8 in. (600,1 mm) de
hauteur.
- Si le panneau de porte comporte un panneau en relief, la partie en relief de ce dernier doit mesurer moins de 17 7/16 in.
(442,9 mm) de largeur et 23 5/16 in. (592,1 mm) de hauteur.
- Pour les modèles DC / DE / EV0061, le panneau de porte inférieur doit mesurer 17 13/16 in. (452,4 mm) de largeur et 27 1/4 in.
(692,2 mm) de hauteur.
- Si le panneau de porte comporte un panneau en relief, la partie en relief de ce dernier doit mesurer moins de 17 7/16 in.
(442,9 mm) de largeur et 26 15/16 in. (684,2 mm) de hauteur.
- Pour les modèles DC / DE / EV0061, le panneau de porte supérieur doit mesurer 17 13/16 in. (452,4 mm) de largeur et 16 1/2 in.
(419,1 mm) de hauteur.
- Si le panneau de porte comporte un panneau en relief, la partie en relief de ce dernier doit mesurer moins de 17 7/16 in.
(442,9 mm) de largeur et 16 3/16 in. (411,2 mm) de hauteur.
2. Tirer sur le dispositif de retenue [37] du panneau pour le séparer du côté charnière de la porte [39].
3. Pousser le panneau décoratif de porte dans les fentes [157] de la porte.
4. Enfoncer le dispositif de retenue du panneau dans sa position d’origine sur la porte.
