Norcold DE / EV 0061 - Inversion du Pivotement de la Porte (Modèles de; EV0041)

Manuel d’installation 5
Inversion du pivotement de la porte (modèles DE / EV0041) :
Ce réfrigérateur est équipé de charnières de porte qui peuvent être placées dans l’angle opposé pour changer le sens d’ouverture de la
porte.
1. Déposer la porte (voir Art02281 et Art02282) :
- Vérier que la porte est bien fermée.
- Dévisser l’axe [63] de la charnière supérieure
et le conserver.
- Dévisser l’axe de la charnière inférieure et le
conserver [64].
- Ouvrir la porte avec précaution et l’écarter du
réfrigérateur en la tirant.
Veiller à ce que les bagues en
plastique [74] demeurent dans les
charnières de porte.
2. Changer la position de la gâche et de la plaque
de remplissage (voir Art02285) :
- Retirer les vis [41] qui xent la gâche (avec
trou) [65] et la plaque de remplissage (sans
trou) [163].
- Inverser la gâche et la plaque de remplissage
et les installer de l’autre côté de la caisse du
réfrigérateur.
- Fixer la gâche et la plaque de remplissage à
l’aide des vis.
3. Changer la position des charnières de la caisse
(voir Art02281 et Art02282) :
- Retirer les vis [41] de la charnière
supérieure [66] de la caisse.
- Inverser cette charnière et la poser de
l’autre côté du réfrigérateur, comme
charnière inférieure de caisse.
- S’assurer que le centre des fentes de
la charnière est aligné avec le centre
des trous de vis de la charnière dans le
réfrigérateur.
- Fixer la charnière de la caisse à l’aide des
vis.
- Retirer les vis [41] de la charnière inférieure
[67] de la caisse.

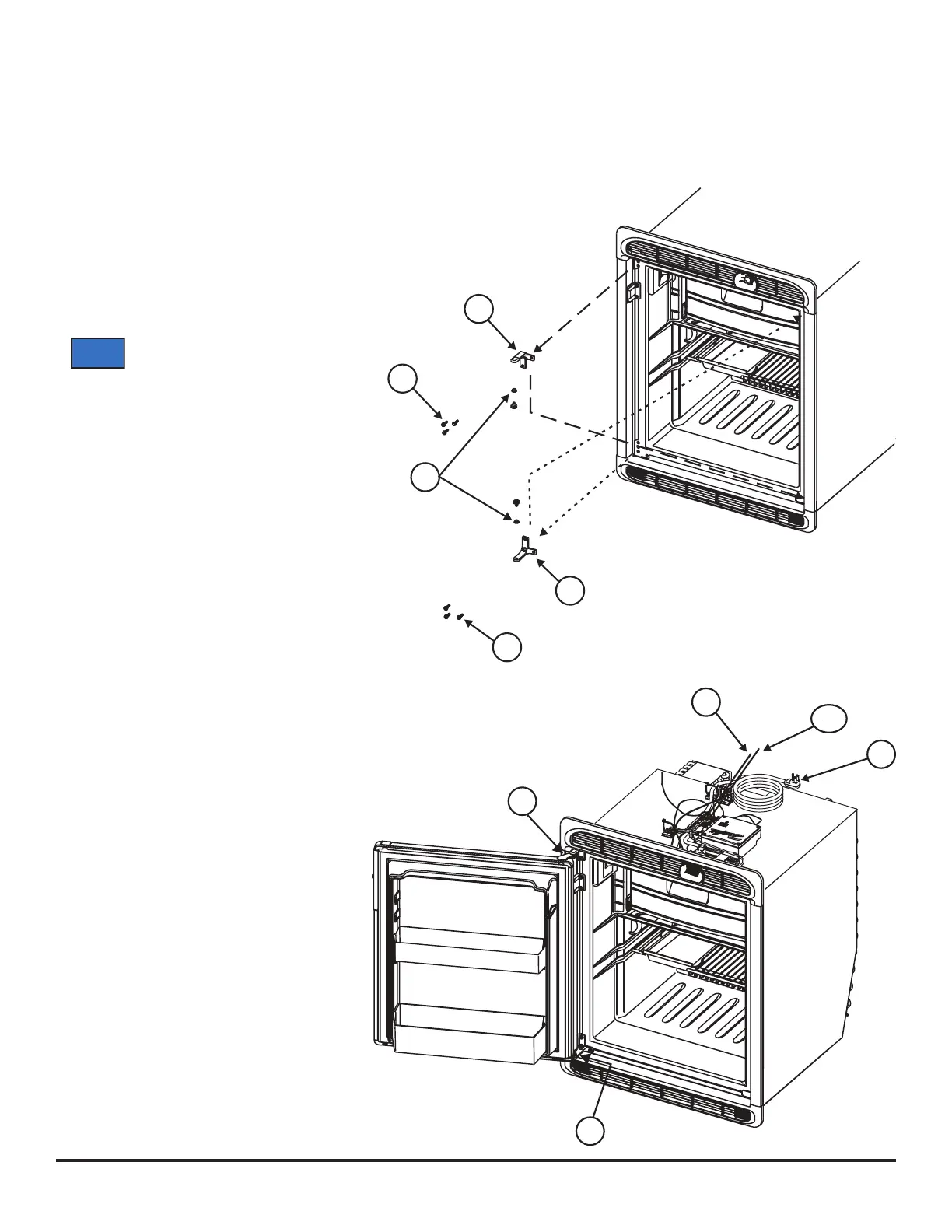

Art02281
41
66
41
67
74
Art02282
63
64
224
99
87
AVIS
