Manuel d’installation 12
Connexion des composants électriques
Courant électrique nécessaire :
Fonctionnement en c.a. Modèles DE0041 et DE0061 Tension de 120 V c.a. (108 V min. - 132 V max.)
59 hertz min. - 61 hertz max.
Fonctionnement en c.a. Modèles EV0041 et EV0061 Tension de 220 V c.a. (205 V min. - 253 V max.)
49 hertz min. - 51 hertz max.
Fonctionnement en c.c. Modèles DC / DE / EV0041 et DE / EV0061 Tension de 12 V c.c. (10,9 V min. - 17 V max.)
Tension de 24 V c.c. (23,8 V min. - 31,5 V max.)
Le réfrigérateur DE0061 / EV0061 fonctionne à la fois sur des sources électriques CA et CC. DC0061 ne fonctionne que sur DC.
L’utilisation de ces limites peut endommager les pièces du circuit électrique du réfrigérateur et annuler la garantie.
Ne jamais modier le câblage électrique fourni avec le réfrigérateur. Toute modication du câblage électrique effectuée par le
consommateur annulera la garantie.
Branchement à l’alimentation 120 / 220 V c.a. :
Brancher le cordon d’alimentation c.a. uniquement dans une prise à trois lames avec masse.
Ne pas retirer le contact de terre du cordon d’alimentation. Ne pas utiliser un adaptateur à deux
lames ou une rallonge. L’utilisation du réfrigérateur sans masse appropriée peut causer des chocs
électriques dangereux ou la mort en cas de contact avec les parties métalliques du réfrigérateur.
Brancher le cordon d’alimentation c.a. [87] (voir Art02282 et Art02283) dans une prise à trois lames avec masse :
- S’assurer que l’alimentation c.a. de la prise passe par un fusible ou un disjoncteur qui protégera le véhicule en cas d’utilisation
d’une source d’alimentation extérieure.
- Si l’alimentation c.a. de la prise est fournie par un générateur de bord, veiller à ce que la tension et la fréquence soient comprises
entre les limites spéciées (voir la section « Courant électrique nécessaire »).
Branchement à l’alimentation 12 / 24 V c.c. :
Pour réduire les risques d’interférences électriques dues à d’autres appareils c.c. et d’induction due aux pointes de tension :
- Le réfrigérateur doit avoir une alimentation 12/24 V c.c. indépendante.
- Acheminer les ls d’alimentation c.c., avec les fusibles, directement de la batterie au réfrigérateur.
- Torsader les ls d’alimentation c.c. de la batterie au réfrigérateur.
3. Poser les bouchons de trou de charnière sur la caisse du réfrigérateur, à l’opposé
des charnières et dans les trous de charnière vides (voir Art02283 et Art02285).

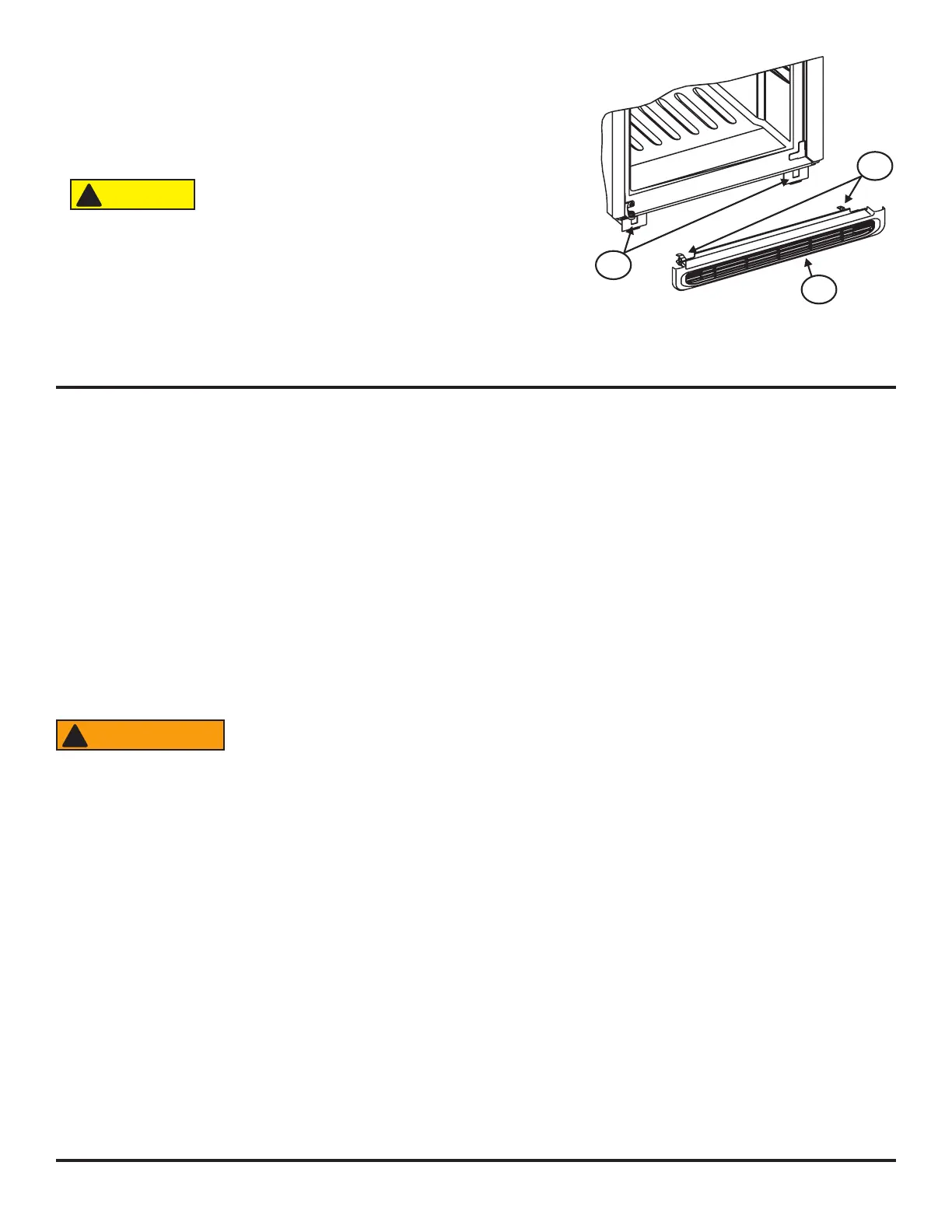

4. Poser la grille inférieure (voir Art02292) :
- Aligner les clips de montage [196] de la grille inférieure [264] sur les ouvertures
[265] du rail inférieur de la caisse du réfrigérateur.
Pousser doucement sur les deux extrémités de la grille
inférieure en exerçant une pression égale de façon à
engager simultanément les clips de montage dans le
rail inférieur. Si les clips de montage s’engagent dans
le rail inférieur l’un après l’autre, cela peut endommag-
er la grille inférieure.
- Enfoncer la grille inférieure sur le châssis inférieur jusqu’à ce que les clips de
montage se bloquent dans le rail inférieur d’un coup sec.
265
264
196
!
!
