Manuel d’installation 9

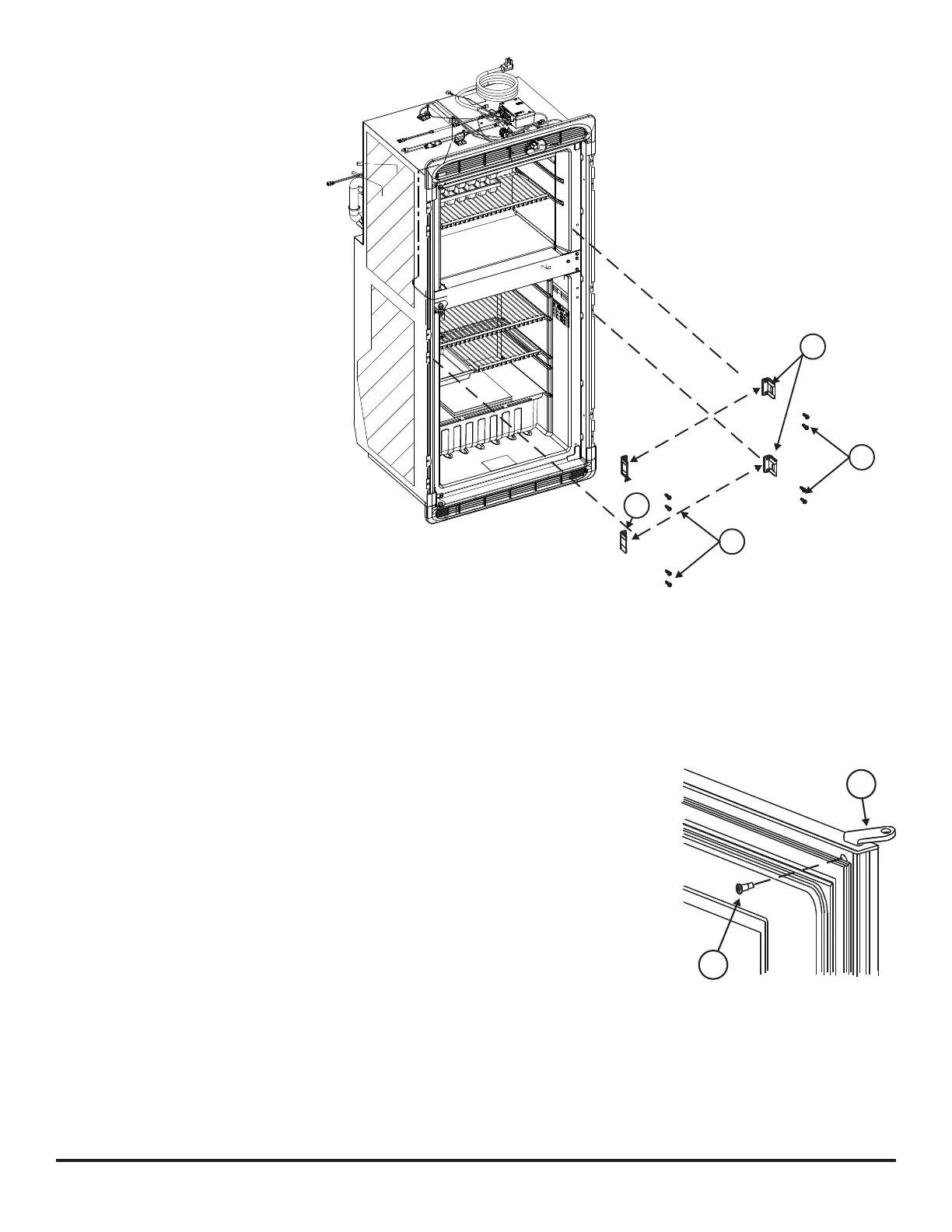

3. Changer la position de la gâche et de
la plaque de remplissage pour les deux
portes (voir Art02662) :
- Retirer les vis [41] qui xent les
gâches (avec trou) [65] et les plaques
de remplissage (sans trou) [63].
- Inverser les gâches et les plaques de
remplissage et les installer de l’autre
côté de la caisse du réfrigérateur.
- Fixer les gâches et les plaques de
remplissage à l’aide des vis.
4. Changer la position des charnières et
de la poignée des deux portes (voir
Art02287 et Art00985) :
- Retirer et conserver les vis [41] qui
retiennent la poignée [70] à chaque
porte.
- Retirer la poignée de chaque porte.
- Tirer sur les dispositifs de retenue de
panneau pour les séparer de chaque
porte.
- Inverser les dispositifs de retenue [37]
et les enfoncer sur le côté opposé de
chaque porte.
- Inverser la poignée de porte et la
placer de l’autre côté de chaque porte.
- Fixer chaque poignée à l’aide des vis.
- Retirer et conserver le bouchon en plastique [42] qui se trouve à l’opposé de la charnière supérieure de chaque porte.
- Retirer la vis [72] de chaque charnière de porte [73].
- Retirer chaque charnière supérieure de porte.
- Inverser la charnière et la poser de l’autre côté de chaque porte, comme charnière inférieure de porte.
- Retirer chaque charnière inférieure de porte.
- Inverser la charnière et la poser de l’autre côté de chaque porte, comme charnière supérieure
de porte.
- Fixer les charnières à l’aide des vis retirées de l’autre côté de chaque porte.
73
72
65
63
41
41
Art 02662
