9

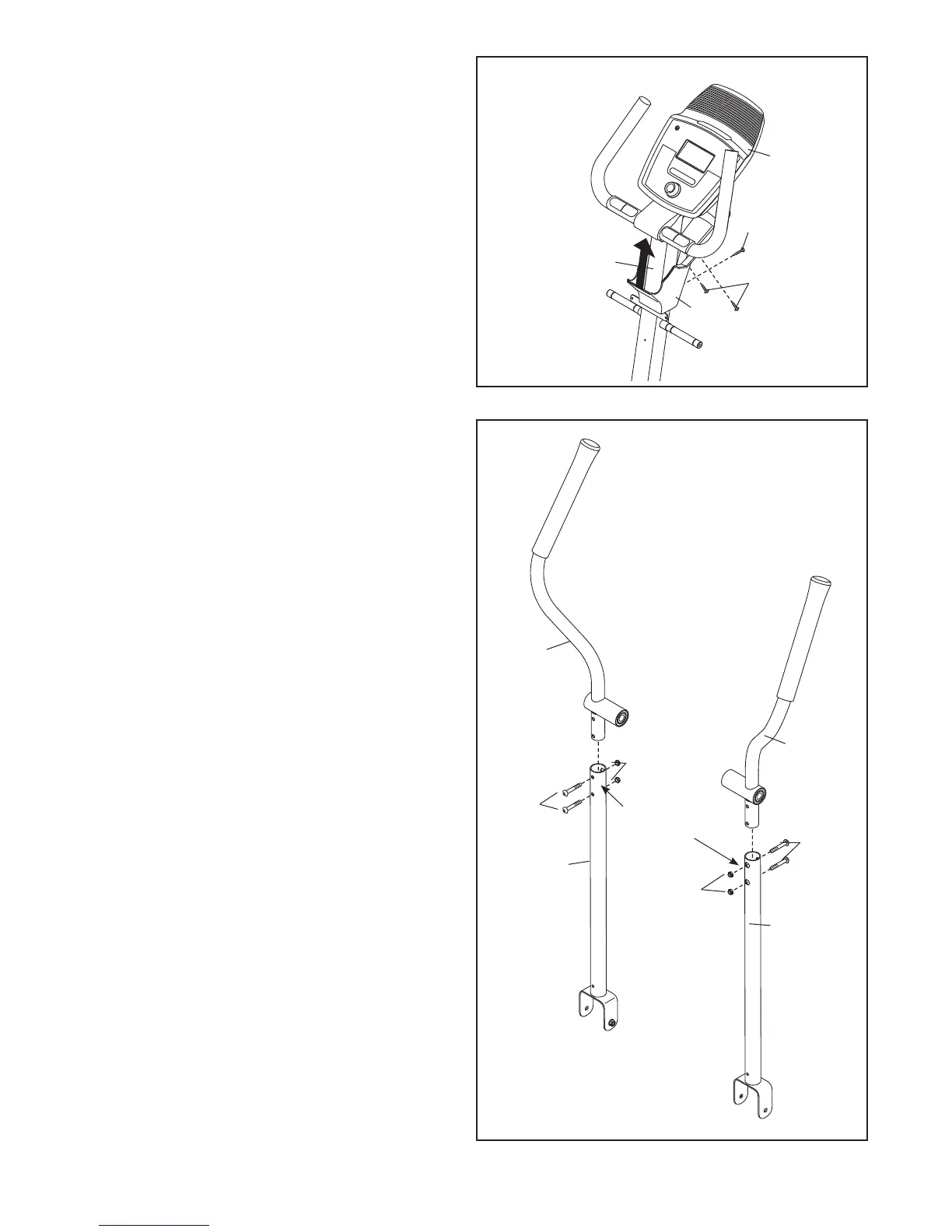

7. Csúsztassa a konzol burkolatot (32) felfelé a
támasztóoszlopra (4).
Rögzítse a konzol-burkolatot (32) a támasztóo-
szlophoz (2) egy M4 x 16mm csavarral (92).
Ezután rögzítse a konzol-burkolatot (32) a kon-
zolhoz (4) két M4 x 16mm csavarral (92).
7
4
2
32
92
92
8. Keresse meg a bal és jobb felsőtest-kart (8, 9).
Helyezze irányba a bal felsőtest-kart (8) és
az egyik felsőtest lábat (6) az ábra szerint.
Ügyeljen arra, hogy a hatszögletű nyílások a
jelzett helyen legyenek.
Illessze be a bal felsőtest-kart (8) az egyik
felsőtest lábba (6).
Rögzítse a bal felsőtest-kart (8) két M8 x 45mm
csavarral (76) és két M8 önzáró anyával (77).
Ügyeljen, hogy az önzáró anyák benne
legyenek a hatszögletű nyílásokban. Még ne
húzza meg a gombfejű csavarokat
Rögzítse a jobb felsőtest-kart (9) a másik
felsőtest lábhoz (6) ugyanilyen módon.
8
Hatszögletű
nyílások
8
6
6
9
77
77
76
76
