Atilho
para Fio
2
42
37
5. Insira a Barra Vertical (2) na Estrutura (1).
Conselho: peça a outra pessoa que afaste a
Cobertura Superior de Proteção (37).
Conselho: evite trilhar a Cablagem (42) Fixe
a Barra Vertical (2) com quatro Parafusos M10 x
20mm (79) e quatro Anilhas Dentadas M10 (78).
Faça deslizar a Cobertura Superior de Proteção
(37) para baixo e pressione-a contra a Estrutura
(1).
5
1
1
78
78
79
79
1
2
42
Atilho
para Fio
Evite trilhar a
Cablagem (42)

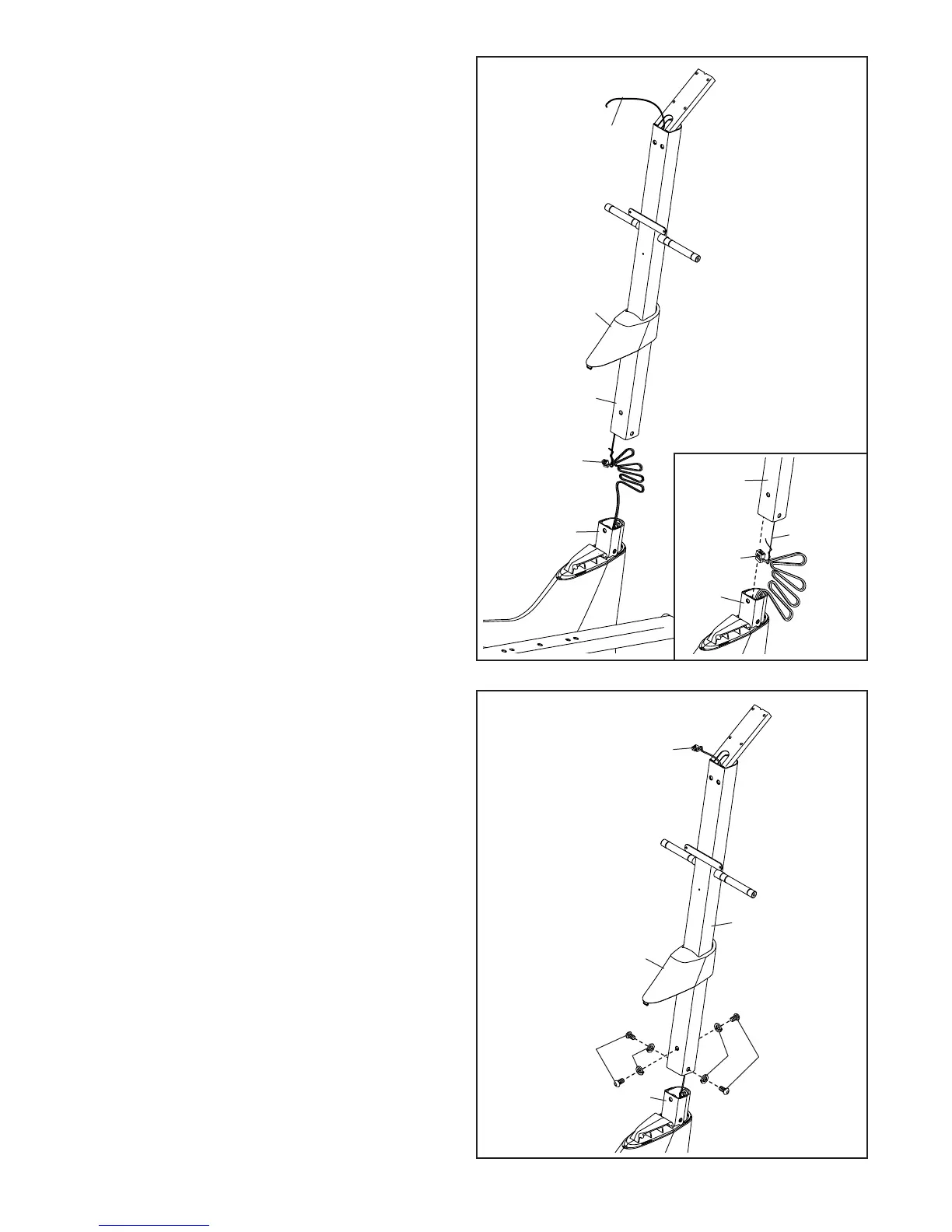

4. Oriente a Barra Vertical (2) e a Cobertura
Superior de Proteção (37) conforme indicado.
Insira a Cobertura Superior de Proteção na
Barra Vertical de baixo para cima.
Peça a outra pessoa que segure na Barra
Vertical (2) junto à Estrutura (1).
Consulte o desenho inserido. Localize o atilho
para fio na Barra Vertical (2). Ate a extremidade
inferior do atilho para fio à Cablagem (42).
Seguidamente, puxe para cima a extremidade
superior do atilho para fio através do topo da
Barra Vertical.
Conselho: para impedir que a Cablagem
(42) caia para o interior da Barra Vertical (2),
segure a Cablagem com o atilho para fio.
2
42
37
