10

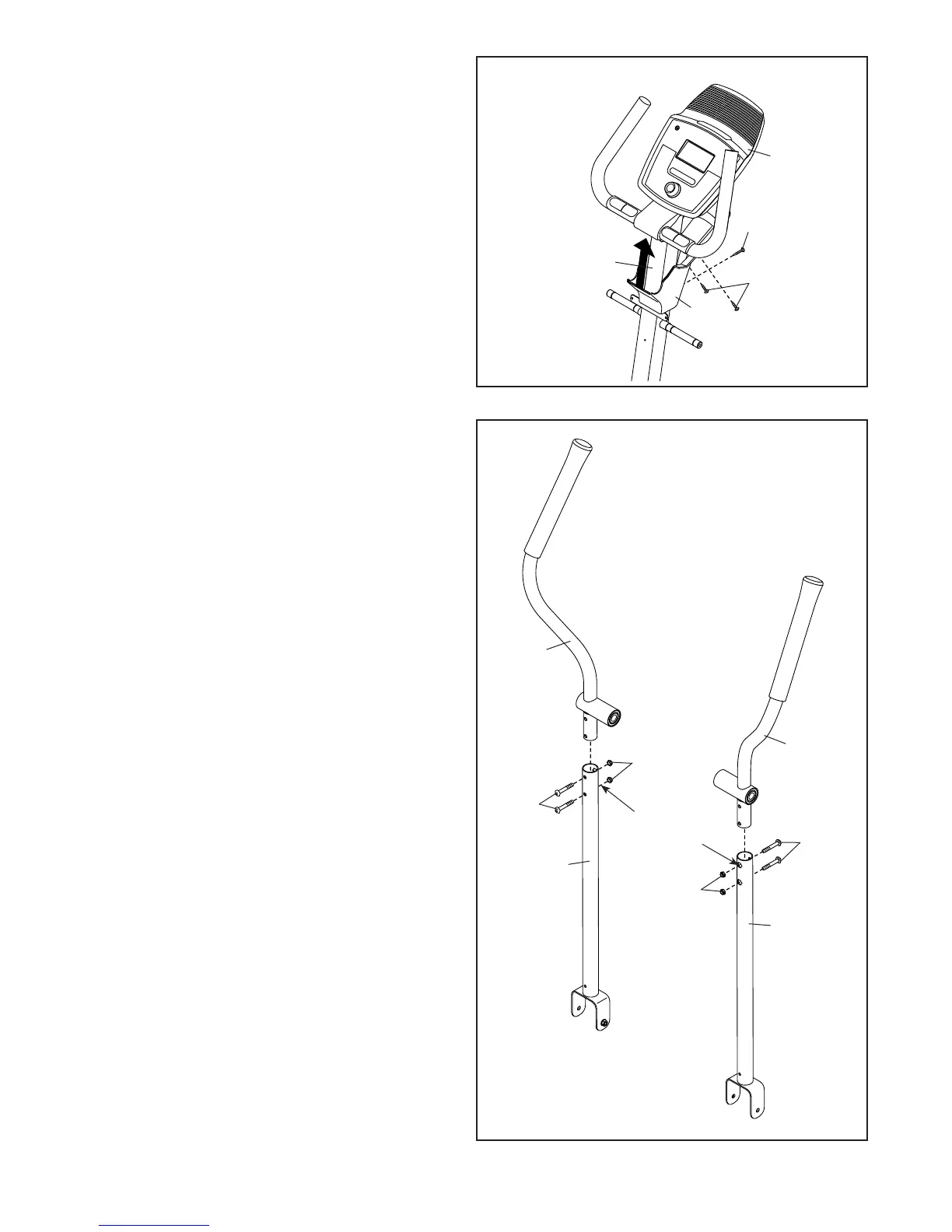

8. Deslice la Cubierta de la Consola (32) hacia
arriba hasta la Consola (4).
Fije la Cubierta de la Consola (32) al Montante
Vertical (2) con un Tornillo M4 x 16mm (92).
Luego fije la Cubierta de la Consola (32) a la
Consola (4) con dos Tornillos M4 x 16mm (92).
8
4
2
32
92
92
9. Identifique los Brazos Izquierdo y Derecho (8, 9).
Oriente el Brazo Izquierdo (8) dentro de una
Pata (6) como se muestra. Asegúrese de que
los orificios hexagonales estén en la posi-
ción indicada.
Inserte el Brazo Izquierdo (8) dentro de la Pata
(6).
Fije el Brazo Izquierdo (8) con dos Pernos M8 x
45mm (76) y dos Tuercas de Bloqueo M8 (77).
Asegúrese de que las Tuercas de Bloqueo
estén dentro de los orificios hexagonales. No
apriete los Pernos todavía.
Conecte el Brazo Derecho (9) a la otra Pata
(6) de la misma manera.
9
Orificios
Hexagonales
8
6
6
9
77
77
76
76
