12

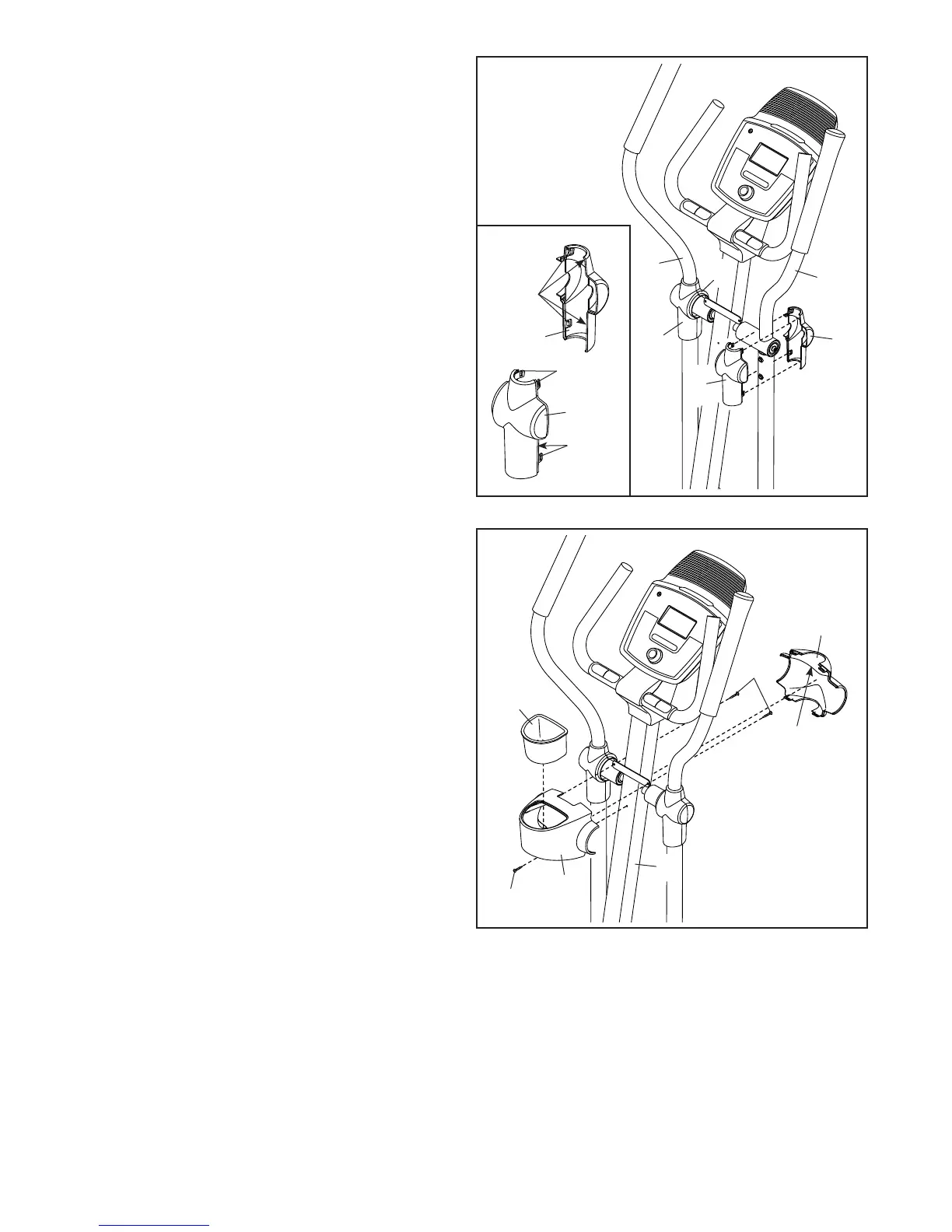

12. Vea el diagrama incluido. Identifique la
Cubierta A del Pivote (19), que tiene gan-
chos, y la Cubierta B del Pivote (22), que tiene
lengüetas.
Presione la Cubierta de Pivote A (19) y la
Cubierta de Pivote B (22) una contra la otra alre-
dedor del Brazo Derecho (9).
Repita este paso en el otro lado del entrena-
dor elíptico.
Clave: Asegúrese de que las Cubiertas de
Pivote (19, 22) estén posicionadas como se
muestra.
12
22
22
19
13
13. Conecte la Cubierta Trasera del Montante
Vertical (3) al Montante Vertical (2) con tres
Tornillos M4 x 16mm (92).
Oriente la Cubierta Delantera del Montante
Vertical (16) de manera que las flechas indica-
das apunten hacia arriba.
Presione la Cubierta Delantera del Montante
Vertical (16) contra la Cubierta Trasera del
Montante Vertical (3).
Presione el Portabotella (5) hacia la Cubierta
Trasera del Montante Vertical (3).
9
8
19
92
5
92
16
Flecha
3
2
Pest-
añas
Ganchos
Gan-
chos
19
22
